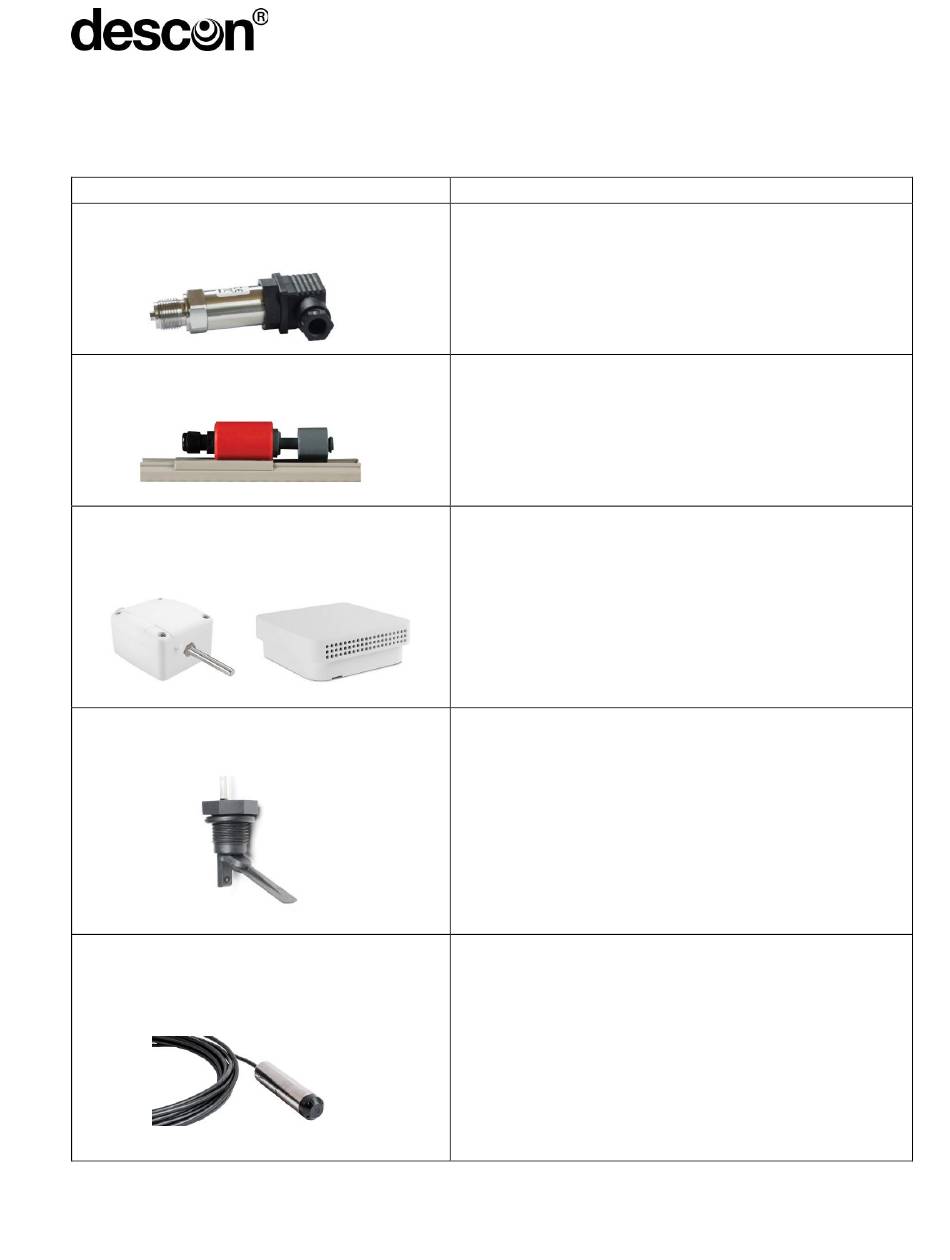

21.4 Anschluss optionales Zubehör
Artikel
Art. Nr.: 53110
Betriebsdruckmesser 0 – 2,5 bar (4-20mA) Anschluss 1 BDM auf +24V des analogen Eingangs
Art. Nr.: 55108
Niveau Compact
Art. Nr.: 53117 / 53118
Außen- / Raumtemperaturfühler im Ge-
häuse
Art. Nr.: 53062
Paddelschalter zur Durchflussüberwachung Ein Kabel auf den DI1-10 des digitalen Eingangs der
Art. Nr.: 53112
Hydrostatische Pegelsonde zur Niveau-
messung im Schwallwasserbehälter
_______________________________________________________________________________
Anschluss
Smart Control
Anschluss 2 BDM auf AI 1 – 4 des analogen Ein-
gangs Smart Control
Weißes Kabel auf den DI1-10 des digitalen Eingangs
der Smart Control
Braunes Kabel auf den GND des digitalen Eingangs
der Smart Control
Anschluss 1 des Temperaturfühlers auf den weißen
Kontakt GND der Smart Control
Anschluss 2 des Temperaturfühlers auf den grünen
Kontakt D+ der Smart Control
Anschluss 3 des Temperaturfühlers auf den braunen
Kontakt VDD/+5V der Smart Control
Smart Control
Das zweite Kabel auf den GND des digitalen Ein-
gangs der Smart Control
Braunes Kabel der Pegelsonde auf +24V des anlo-
gen Eingangs der Smart Control
Weißes Kabel der Pegelsonde auf den GND der des
analogen Eingangs der Smart Control
Grünes Kabel der Pegelsonde auf AI 1-4 des analo-
gen Eingangs der Smart Control
90
