2.
Bestimmungsgemäße Verwendung
Die mypoolcontrol EASY PRO Filter- Heizungssteuerung ermöglicht das Ein- und Ausschalten
einer Filterpumpe (230V) nach einem Zeitschaltschema. Die Programmierung wird mit einer
analogen Zeitschaltuhr getätigt.
Durch die vorgesehene Zwangseinschaltung und Zwangsausschaltung (Klemmen 11/12/13/14)
kann die Filterpumpe (potenzialfrei) geschaltet werden. Die integrierte Heizungssteuerung
ermöglicht das Ein- und Ausschalten einer Heizungspumpe (230V). Mit dem Drehknopf kann die
gewünschte SOLL-Temperatur zwischen 10°C - 35°C eingestellt werden.
Bei einer Heizungsanforderung ist eine Vor- und Nachlaufzeit von 5 Sekunden der Filterpumpe
programmiert. Im Lieferumfang ist ein Temperaturfühler inbegriffen.
2.1 Technische Daten
Spannung: 230 VAC, 5060 Hz, Schutzart: IP 54
Maße in mm: 120x200x80
2.2 Montage
Den Steuerkasten an den im Gerät befindlichen Befestigungslöchern montieren.
Gerät Öffnen: 4 Kreuschlitzschrauben lösen, Oberteil nach oben aufklappen.
Auf die Kabelverbindungen Ober-/Unterteil achten.
ACHTUNG:
Vor Öffnen des Gerätes Netzstecker ziehen!

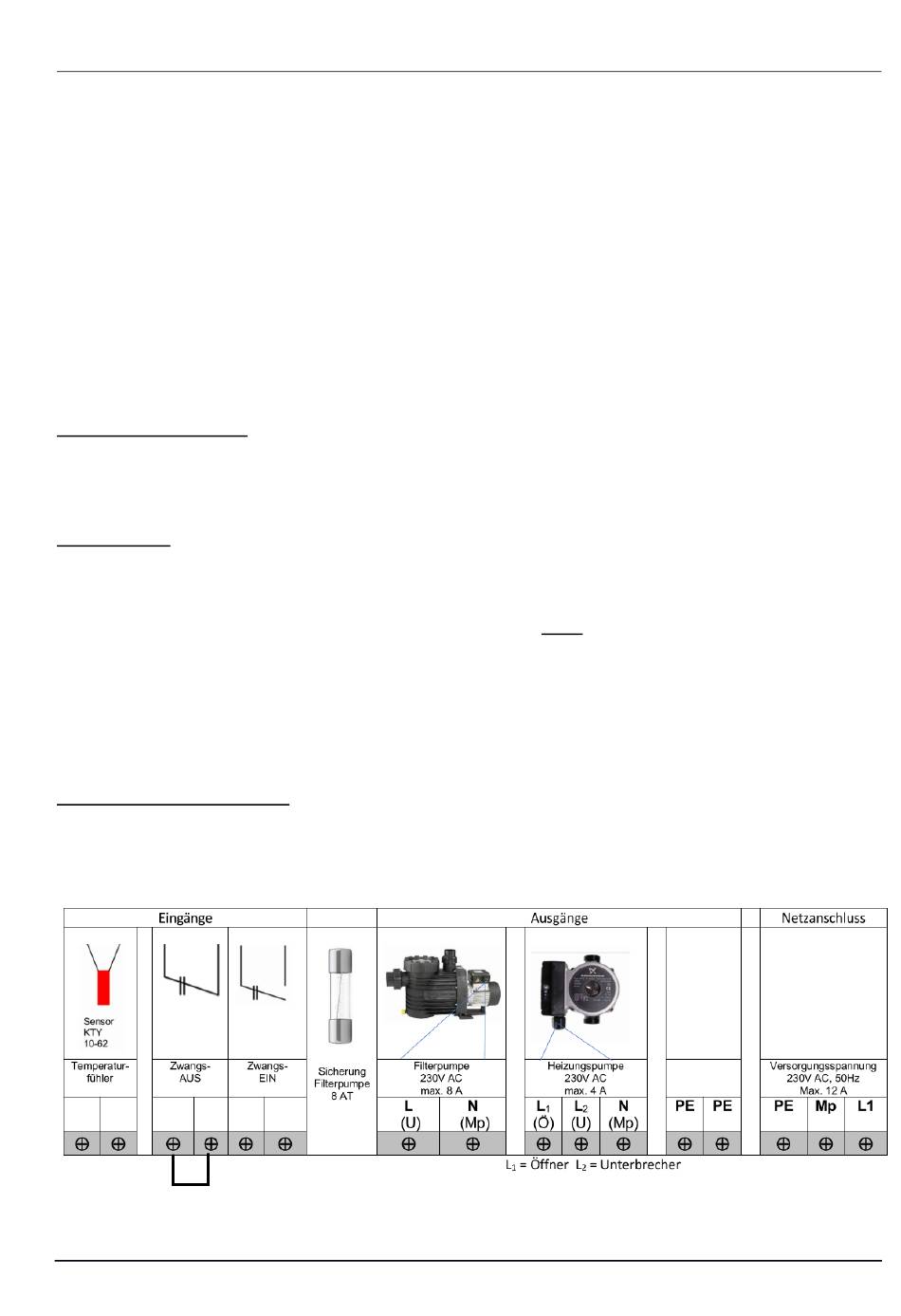

2.3 Elektrischer Anschluss:
Versorgungsspannung: 230VAC 50/60Hz
Filterpumpe max: 8A
Brücke werksseitig eingesetzt
kW max: 2,8
Heizungspumpe max: 4A
4
