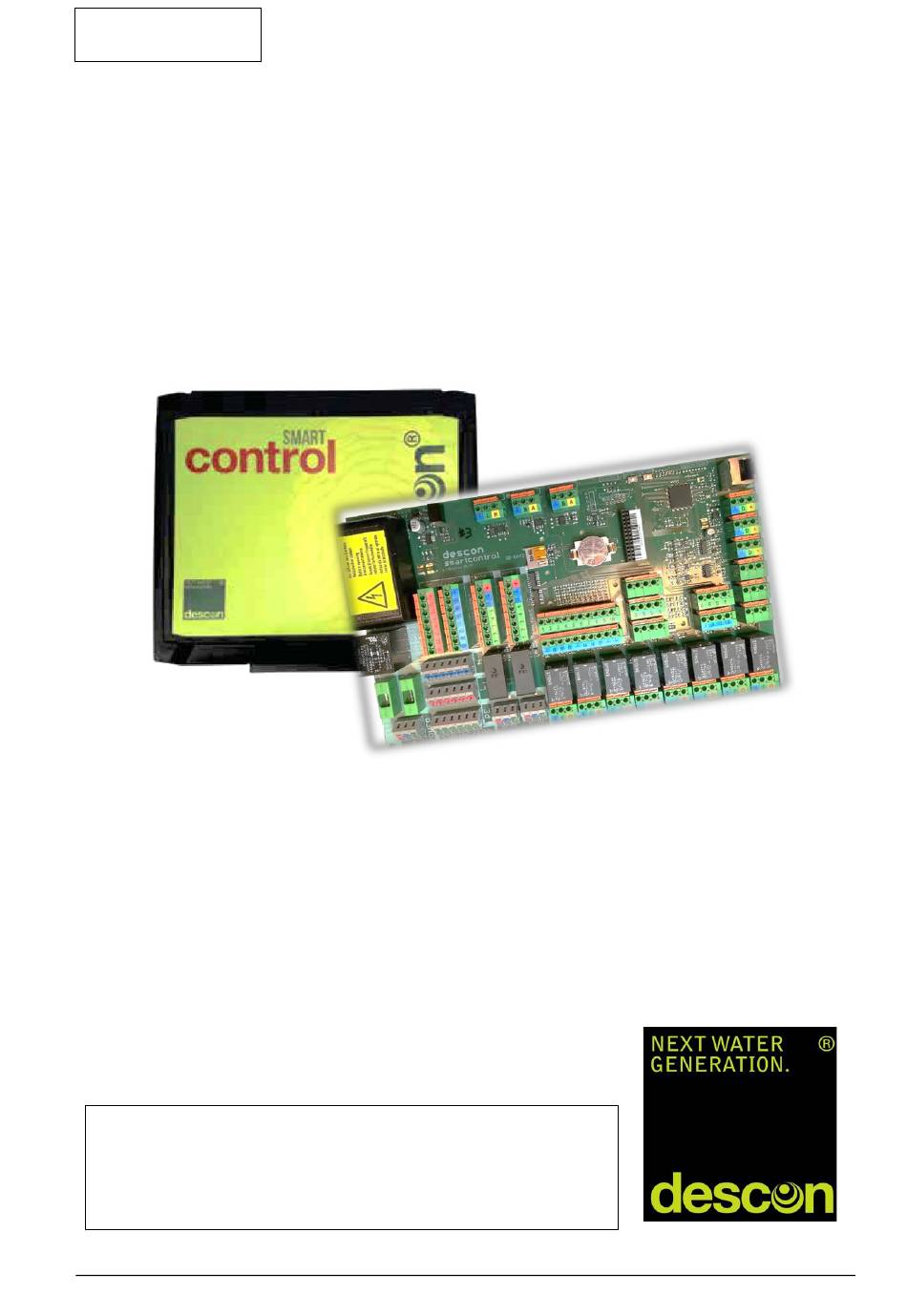

- Seite 1 BA00256 Hardware Manual / Bedienungsanleitung ® descon command smart control Vor Inbetriebnahme des Gerätes, Bedienungsanleitung le- sen! Für künftige Verwendung aufbewahren!
- Seite 2 ________________________________________________________________________________________________________________________...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis descon command smart control BESTIMMUNGSGEMÄßE VERWENDUNG LLGEMEINER INWEIS ICHERHEITSHINWEIS ENTSORGUNGSHINWEIS VORHERSEHBARER MISSBRAUCH ÜBERSICHT BLOCKSCHALTBILD - ÜBERSICHT 7 KLEMMENBEZEICHNUNGEN ELEKTRISCHER ANSCHLUSS 230V ERSORGUNG EXTERNER ERBRAUCHER +24V S PANNUNGSVERSORGUNG RELAIS K1, K2 ASTRELAIS LEINSIGNAL ELAIS 10 RPM-PUMPEN 11 DIGITALE EINGÄNGE 12 ANALOGE STROM-EINGÄNGE 13 ANALOGE STROM-AUSGÄNGE... -
Seite 4: Bestimmungsgemäße Verwendung
_____________________________________________________________________ 1 Bestimmungsgemäße Verwendung 1.1 Allgemeiner Hinweis Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Gerätes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit auf, um im Zweifelsfalle nachschlagen zu können. 1.2 Sicherheitshinweis Dieses Gerät ist gemäß... -
Seite 5: Entsorgungshinweis
_____________________________________________________________________ 2 Entsorgungshinweis Das Gerät darf nicht über die Restmülltonne entsorgt werden. Die einzelnen Komponenten sind über die üblichen Entsorgungswege (Wertstoffsammelstelle) zu entsorgen. Bei einer kostenfreien Zusendung an uns, übernehmen wir gerne die sach- gerecht und umweltschonend Entsorgung für Sie. 3 EMV Die Geräte entsprechen den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elekt-... -
Seite 6: Übersicht
5 Übersicht SMART-CONTROL ist eine Microcontroller ba- sierte Steuerung mit WEB Interface. Herzstück der Steuerung ist ein 32-Bit-Prozessor der ARM Cortex-M4 Serie von Texas Instru- ments. Über die integrierte WEB-Oberfläche kann der Benutzer die Steuerung komfortabel parametrie- ren - das übersichtliche Dashboard visualisiert die verschiedensten Schaltzustände der Steue- rung und gibt jederzeit eine Übersicht zur Anlage. - Seite 7 Die Spannungsversorgung der Steuerung erfolgt über einen 230V Netzanschluss. Zur Spei- sung von externen Sensoren und Komponenten stellt die Steuerung über ein modernes Schalt- netzteil 24V zur Verfügung. Die Steuerung verfügt über einen zusätzlichen Watchdog-Controller zur Überwachung des 32Bit- Prozessors. Sicherheitsrelevante Ausgänge etc. werden im Fehlerfall abgeschaltet bzw. in einen sicheren Zustand gebracht.
-
Seite 8: Blockschaltbild - Übersicht
_______________________________________________________________________ 6 Blockschaltbild - Übersicht SD-Karte Ethernet RS485 Reset Default 2 x RPM Pumpe je 5x preset switch Masseschaltend 10x digitale Eingänge Max 24V, low active, 24V-Power-Supply 10K Pullup-Widerstand nach 3,3V für externe Sensoren Max. 500mA 6x OneWire 4x analog OUT 0-20mA, Power supply Extern Power supply... -
Seite 9: Elektrischer Anschluss
_______________________________________________________________________ 8 Elektrischer Anschluss Achtung ! Der elektrische Anschluss darf nur durch qualifiziertes Fachpersonal und in freigeschaltetem und gegen Wiedereinschalten gesichertem Zustand erfolgen. 230V Spannungsversorgung für die Steuerung und externe Verbraucher F1: Sicherung Steuerung 0,2A F2: Sicherung externe Verbraucher 10A X1: Spannungsversorgung 230VAC / 50 Hz / max. -
Seite 10: Spannungsversorgung
_______________________________________________________________________ X2: Erde, PE, Schutzleiter Signal Beschreibung Erde Erdanschluss X3: Neutralleiter Signal Beschreibung Neutralleiter Neutralleiter, max. 10A X2: L1, Phase Signal Beschreibung Versorgungsspannung ACHTUNG: 230V , 50 Hz, max.10A 8.2 +24V Spannungsversorgung +24V Spannungsversorgung für externe Komponenten Achtung ! Maximaler Ausgangsstrom 500 mA. Nicht geeignet für Magnetventile oder Mtren etc. -
Seite 11: Relais
_____________________________________________________________________ 9 Relais Vorsicht ! Nur die Relais 1 und Relais 2 sind für den Betrieb von größeren Lasten ausgelegt. Der Anschluss von Umwälzpumpen oder ähnlich starker Verbraucher an den Relais K3 bis K10 kann zur Beschädigung der Steuerung führen. Bitte beachten Sie die maximal zulässigen Lasten der jeweiligen Relais Die Relais K1 bis K9 können von der internen Sicherheitsschaltung abgeschal- tet werden. -
Seite 12: Kleinsignal Relais K3 Bis K10
_____________________________________________________________________ 9.2 Kleinsignal Relais K3 bis K10 X11: Relais 3 X13: Relais 5 X15: Relais 7 X17: Relais 9 X16: Relais 8 X18: Relais 10 X12: Relais 4 X14: Relais 6 X11, X12, X13, X14, X15, X16, X17, X18 Kleinsignalrelais 8 x Kleinsignalrelais Die Relais können mit Ausnahme von Relais 10 von der internen Sicherheitsschaltung abgeschaltet werden. -
Seite 13: Rpm-Pumpen
________________________________________________________________________ 10 RPM-Pumpen X8: RPM-Pumpe 1 X10: RPM-Pumpe 2 X8, X10: Presetschalter für Pumpen Signal Beschreibung STOP Open Collector, masseschaltend, max. 500mA, 50V, ULN2004 Preset 1 Open Collector, masseschaltend, max. 500mA, 50V, ULN2004 Preset 2 Open Collector, masseschaltend, max. 500mA, 50V, ULN2004 Preset 3 Open Collector, masseschaltend, max. -
Seite 14: Digitale Eingänge
_____________________________________________________________________ 11 Digitale Eingänge 10 digitale Eingänge zur Erfassung externer Schaltzustände X19: digitale Eingänge X20: Bezugsmasse X19: digitale Eingänge Signal Beschreibung DIG-IN-1 digitaler Eingang #1:LOW Aktiv, max. 24V, internal Pull-Up nach +3.3V DIG-IN-2 digitaler Eingang #2:LOW Aktiv, max. 24V, internal Pull-Up nach +3.3V DIG-IN-3 digitaler Eingang #3:LOW Aktiv, max. -
Seite 15: Analoge Strom-Eingänge
_____________________________________________________________________ 12 Analoge Strom-Eingänge 4 analoge Strom-Eingänge zur Speisung und Auswertung externer Sensoren. X21: +24V Versorgungsspannung X22: analoge Eingänge X23: Bezugsmasse X21: Versorgung für externer Sensoren Signal Beschreibung +24VDC geschaltet, max. 100 mA +24V +24VDC geschaltet, max. 100 mA +24V +24VDC geschaltet, max. -
Seite 16: Analoge Strom-Ausgänge
_______________________________________________________________________ 13 Analoge Strom-Ausgänge 4 analoge Strom-Ausgänge zur Ansteuerung externer Aktoren X24: Analoge Ausgänge X25: Bezugsmasse X24: Analoge Strom-Ausgänge Signal Beschreibung ANA-OUT-1 Analoger Ausgang #1: 0...20mA, Versorgungsspannung +24V, geschaltet ANA-OUT-2 Analoger Ausgang #2: 0...20mA, Versorgungsspannung +24V, geschaltet ANA-OUT-3 Analoger Ausgang #3: 0...20mA, Versorgungsspannung +24V, geschaltet ANA-OUT-4 Analoger Ausgang #4: 0...20mA, Versorgungsspannung +24V, geschaltet X25: Bezugsmasse für externer Sensoren und Eingangssignale... -
Seite 17: One-Wire-Sensoren
_______________________________________________________________________ 14 One-Wire-Sensoren 6 Anschlüsse für digitale One-Wire-Sensoren (z.B: Temperatur) X26 ... X31: One-Wire-Sensoren X26, X27, X28, X29, X30, X31: One-Wire-Sensoren Signal Beschreibung GND ⊥ Bezugsmasse Signal Digitaler Dateneingang vom/zum Sensor Versorgungspannung für Sensor, +5VDC, max. 100 mA, Kurzschlussfest 15 DMX-Interface 1x DMX-Bus zur Ansteuerung von Scheinwerfern X33: DMX-Interface X33: DMX-BUS... -
Seite 18: Rs485-Interface
_______________________________________________________________________ 16 RS485-Interface 1x RS485-Bus zur Kommunikation mit externen Geräten X34: RS485-Interface X34: RS485-BUS Signal Beschreibung GND ⊥ Bezugsmasse Signalleitung B Signalleitung A 17 CAN-Interface 1x CAN-Bus zur Kommunikation mit externen Geräten X35: CAN-Interface X35: CAN-BUS Signal Beschreibung GND ⊥ Bezugsmasse CAN-LOW Signalleitung CAN-LOW... -
Seite 19: Betrieb Und Wartung
______________________________________________________________________ 18 Betrieb und Wartung Die in der Bedienungs- und Wartungsanleitung angegebenen Wartungsmaßnahmen müssen re- gelmäßig von qualifiziertem Personal durchgeführt werden. Bei jeder Ver-änderung gegenüber dem Normalbetrieb, insbesondere bei veränderten Geräuschen, Temperaturen und Ansprechen von Schutzeinrichtungen ist durch qualifiziertes Personal die Ursache zu klären und zu beseiti- gen. -
Seite 20: Reihenklemmen
______________________________________________________________________ 21 Reihenklemmen Die auf der Steuerung verbauten Reihenklemmen sind vom Typ WR-TBL Serie 413 und WR-TBL Serie 401B. Die Klemmen sind für den Anschluss von massiven und flexiblen Leitungen geeignet. Die Klemmen sind für den Einsatz OHNE Aderendhülsen geeignet. Wir empfehlen KEINE Aderendhülsen zu verwenden. -
Seite 21: Kabelverschraubung
______________________________________________________________________ 23 Kabelverschraubung 23.1 Verschraubung für Netzwerkanschluss Zur Einführung des Netzwerkkabels z.B.: mit einem RJ45 Ste- cker ist die Steuerung mit einer teilbaren Kabelverschraubung Typ QVT-CLICK ausgestattet. Schutzart IP (EN 60529) IP54 Eine Montageanweisung finden Sie unter nachfolgendem Link: https://www.youtube.com/watch?v=SpUDU3BN1YE 23.2 Kabeleinführungsplatte Zur Einführung von Anschlusskabel und Sensorleitungen ist die Steuerung mit einer Kabeleinführungsplatte vom Typ KEL-DPZ... -
Seite 22: Technische Daten
______________________________________________________________________ 24 Technische Daten Allgemein Lagertemperatur -20 ... 85°C Arbeitstemperatur -20 ... 55°C Gewicht 2,5 kg Masse (Gehäuse) 310x200x100 mm Versorgungsspannung Versorgungsspannung 85 ... 230 V , 50...60 Hz Stromaufnahme (ohne externe Beschaltung) Ca. 100 mA Interne Spannungsversorgung +24V Leistung für externe Verbraucher an 24V Max.1 A Digitale Eingänge Masseschaltend, Kurzschlussfest, Status-LED... - Seite 23 ______________________________________________________________________ One-Wire-Sensoren X26, X27, X28, X29, X30, X31 Masseschaltend, Kurzschlussfest Versorgungsspannung +5V, max. 100 mA Baudrate 9600 KBaud Maximale Kabellänge (gesamt) 50 Meter DMX Interface X33, RS485-Interface X34 Baudrate Softwareabhängig Treiber AMD485 Abschlusswiderstand 120R (fix) CAN Interface X35 Baudrate Softwareabhängig Treiber ATA6561 Abschlusswiderstand...
- Seite 24 ________________________________________________________________________ Relais, Last-Relais K1, K2 Abschaltbar durch interne Watchdog-Funktion Ausgangsspannung Eingangsspannung typ. 230 V Max. Ausgangsstrom Max. 10 A Varistor 230 V Schaltkonfiguration 1 Schließer Relais, Signal-Relais K3, K4, K5, K6, K7, K8, K9, K10 Abschaltbar durch interne Watchdog -Funktion Ausgangsspannung Frei zu verdrahten Max.
-
Seite 25: Anschlussbeispiel
________________________________________________________________________ 25 Anschlussbeispiel... - Seite 26 ________________________________________________________________________...
- Seite 27 ________________________________________________________________________...
- Seite 28 ________________________________________________________________________ BA00256 ® HINWEIS: Die Bedienungsanleitung descon command smart control kann unter BA00255 angefordert werden DESCON GMBH – INNOVATIVE WASSERTECHNIK Siemensstraße 10 | 63755 Alzenau | Germany | Telefon: +49 (0)6023 50 701-0 Telefax: +49 (0)6023 50 701-20 Info@descon-trol.de www.descon-trol.de (1.03 v.
