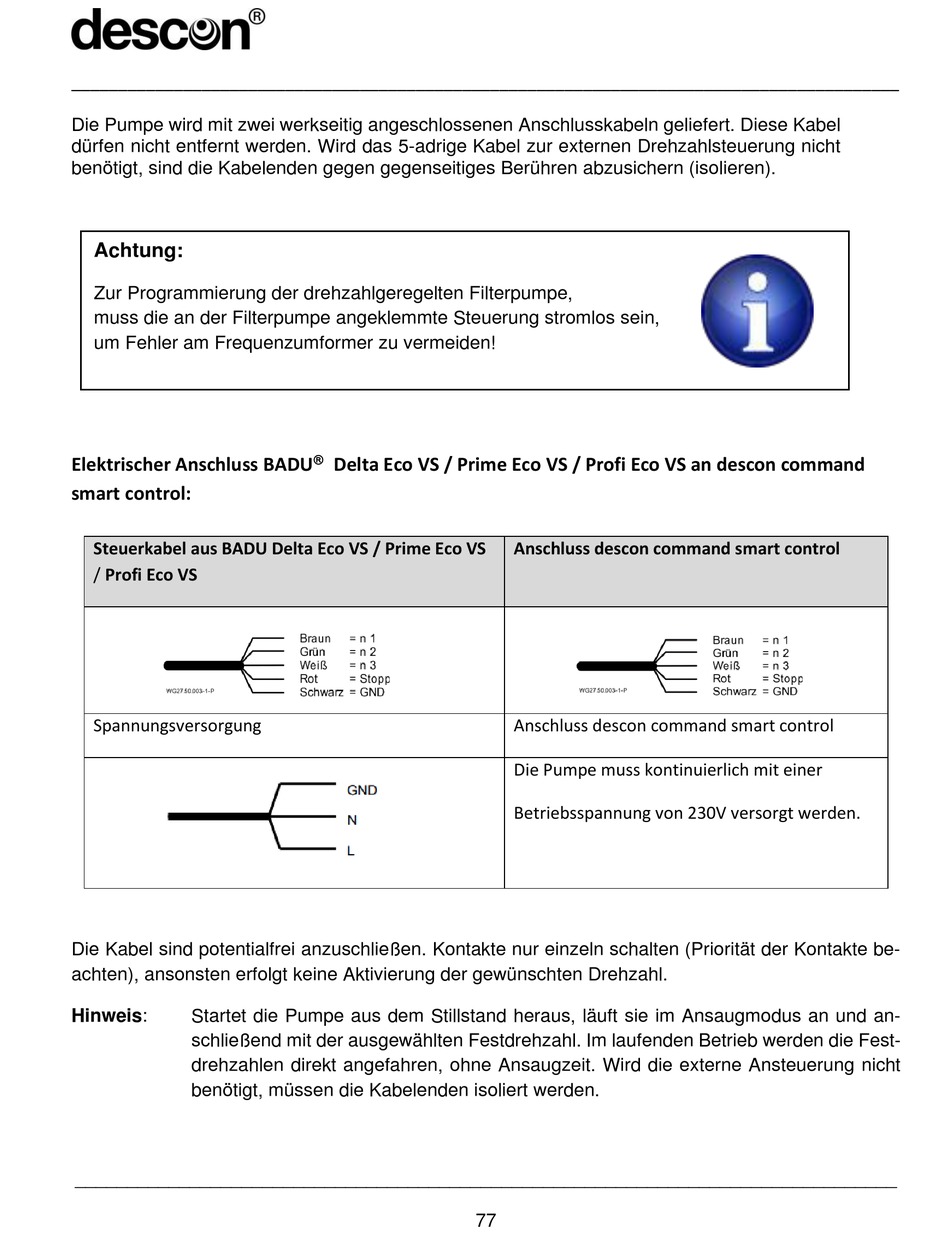

Die Pumpe wird mit zwei werkseitig angeschlossenen Anschlusskabeln geliefert. Diese Kabel
dürfen nicht entfernt werden. Wird das 5-adrige Kabel zur externen Drehzahlsteuerung nicht
benötigt, sind die Kabelenden gegen gegenseitiges Berühren abzusichern (isolieren).
Achtung:
Zur Programmierung der drehzahlgeregelten Filterpumpe,
muss die an der Filterpumpe angeklemmte Steuerung stromlos sein,
um Fehler am Frequenzumformer zu vermeiden!
Elektrischer Anschluss BADU
smart control:
Steuerkabel aus BADU Delta Eco VS / Prime Eco VS
/ Profi Eco VS
Spannungsversorgung
Die Kabel sind potentialfrei anzuschließen. Kontakte nur einzeln schalten (Priorität der Kontakte be-
achten), ansonsten erfolgt keine Aktivierung der gewünschten Drehzahl.
Hinweis:
Startet die Pumpe aus dem Stillstand heraus, läuft sie im Ansaugmodus an und an-
schließend mit der ausgewählten Festdrehzahl. Im laufenden Betrieb werden die Fest-
drehzahlen direkt angefahren, ohne Ansaugzeit. Wird die externe Ansteuerung nicht
benötigt, müssen die Kabelenden isoliert werden.
_______________________________________________________________________________
Delta Eco VS / Prime Eco VS / Profi Eco VS an descon command
77
Anschluss descon command smart control
Anschluss descon command smart control
Die Pumpe muss kontinuierlich mit einer
Betriebsspannung von 230V versorgt werden.
