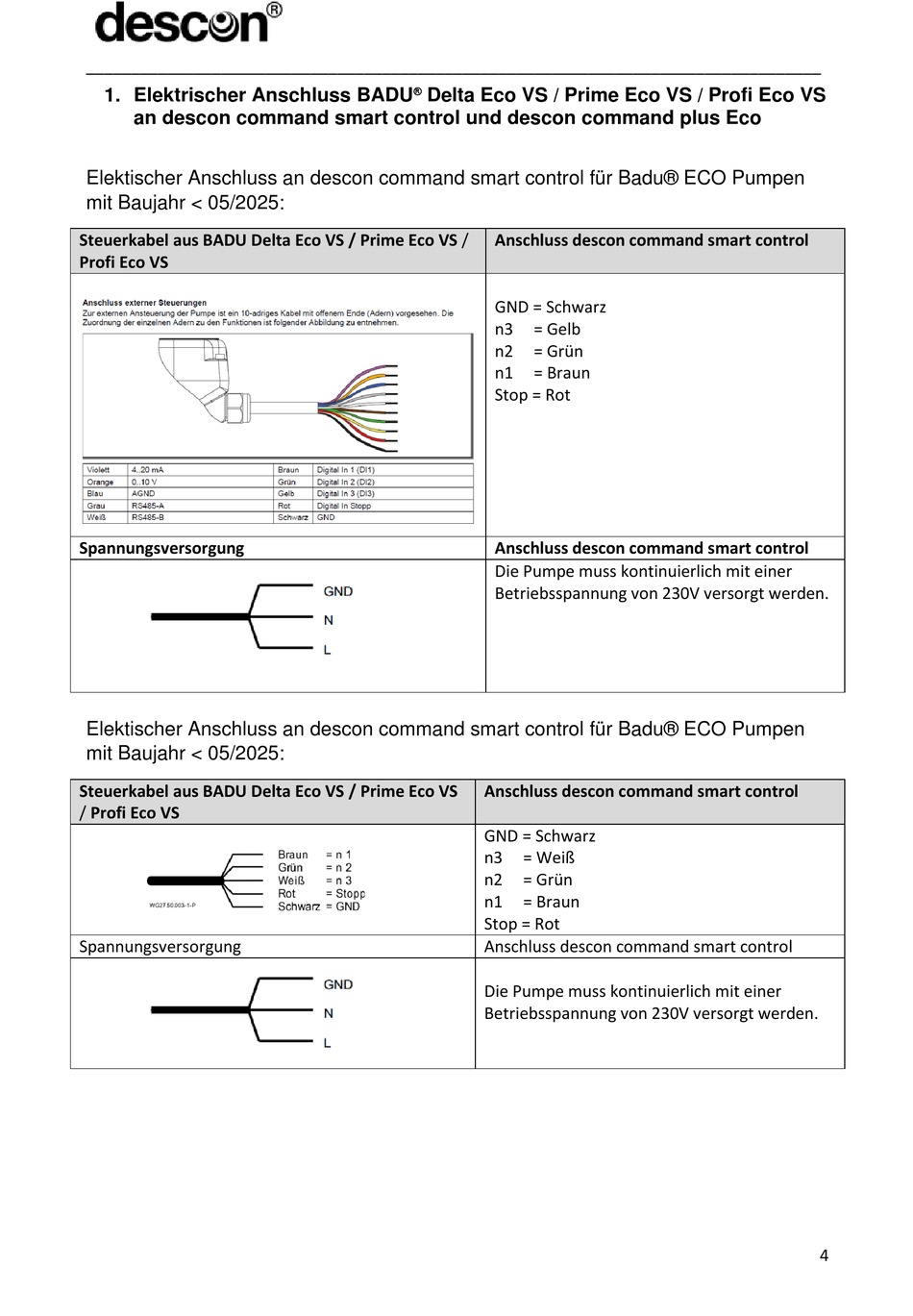

1. Elektrischer Anschluss BADU
an descon command smart control und descon command plus Eco
Elektischer Anschluss an descon command smart control für Badu® ECO Pumpen
mit Baujahr < 05/2025:
Steuerkabel aus BADU Delta Eco VS / Prime Eco VS /
Profi Eco VS
Spannungsversorgung
Elektischer Anschluss an descon command smart control für Badu® ECO Pumpen
mit Baujahr < 05/2025:
Steuerkabel aus BADU Delta Eco VS / Prime Eco VS
/ Profi Eco VS
Spannungsversorgung
Delta Eco VS / Prime Eco VS / Profi Eco VS
Anschluss descon command smart control
GND = Schwarz
n3
= Gelb
n2
= Grün
n1
= Braun
Stop = Rot
Anschluss descon command smart control
Die Pumpe muss kontinuierlich mit einer
Betriebsspannung von 230V versorgt werden.
Anschluss descon command smart control
GND = Schwarz
n3
= Weiß
n2
= Grün
n1
= Braun
Stop = Rot
Anschluss descon command smart control
Die Pumpe muss kontinuierlich mit einer
Betriebsspannung von 230V versorgt werden.
