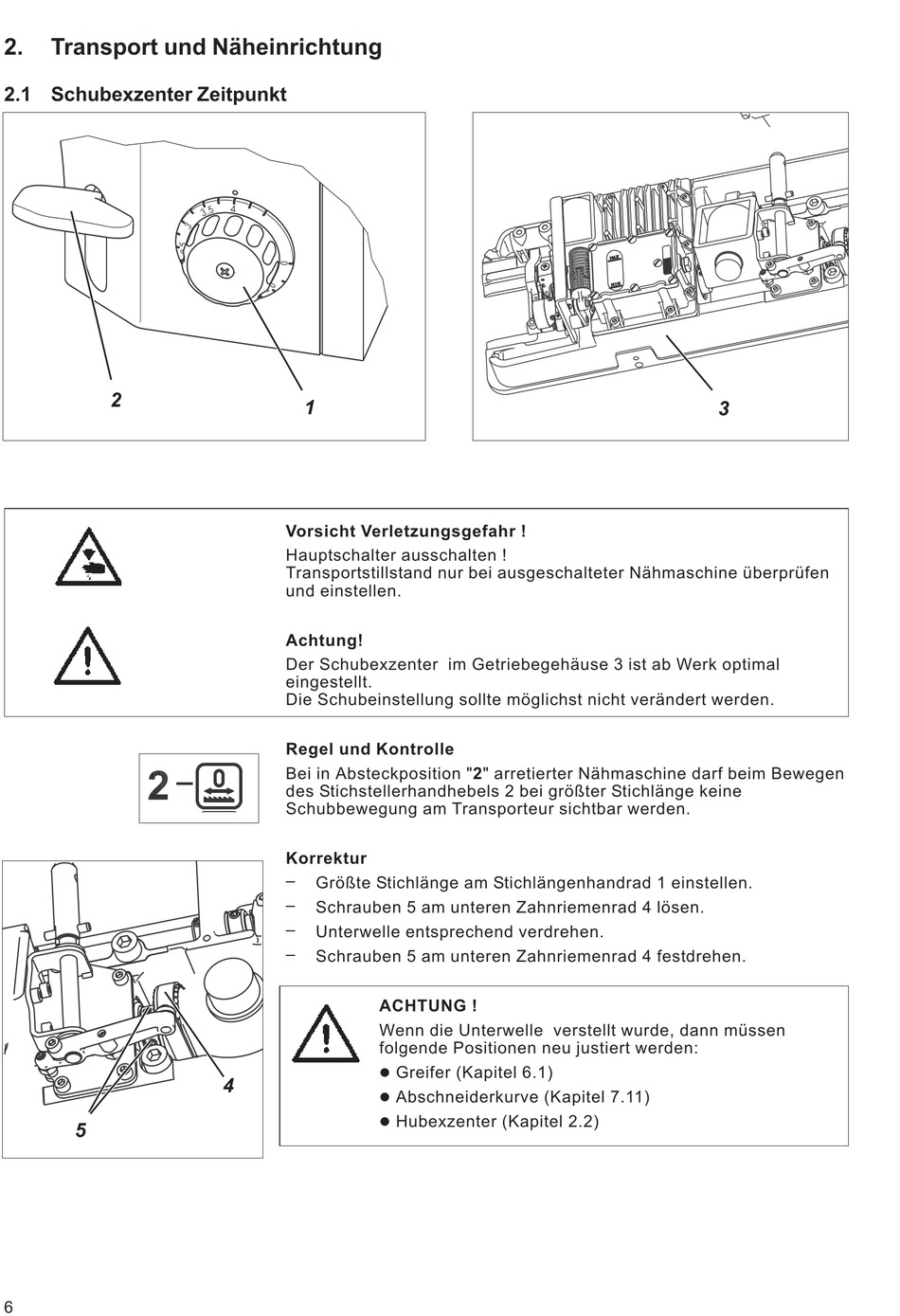

Transport und Näheinrichtung

2.1 Schubexzenter Zeitpunkt

2
5
6
1

Vorsicht Verletzungsgefahr !

Hauptschalter ausschalten !
Transportstillstand nur bei ausgeschalteter Nähmaschine überprüfen
und einstellen.
Achtung!
Der Schubexzenter im Getriebegehäuse 3 ist ab Werk optimal
eingestellt.
Die Schubeinstellung sollte möglichst nicht verändert werden.
Regel und Kontrolle
Bei in Absteckposition "2" arretierter Nähmaschine darf beim Bewegen
des Stichstellerhandhebels 2 bei größter Stichlänge keine
Schubbewegung am Transporteur sichtbar werden.
Korrektur
Größte Stichlänge am Stichlängenhandrad 1 einstellen.
Schrauben 5 am unteren Zahnriemenrad 4 lösen.
Unterwelle entsprechend verdrehen.
Schrauben 5 am unteren Zahnriemenrad 4 festdrehen.
ACHTUNG !
Wenn die Unterwelle verstellt wurde, dann müssen
folgende Positionen neu justiert werden:
l
4
l
l
Greifer (Kapitel 6.1)
Abschneiderkurve (Kapitel 7.11)
Hubexzenter (Kapitel 2.2)
3
