2.3 Transporteurhöhe und -neigung

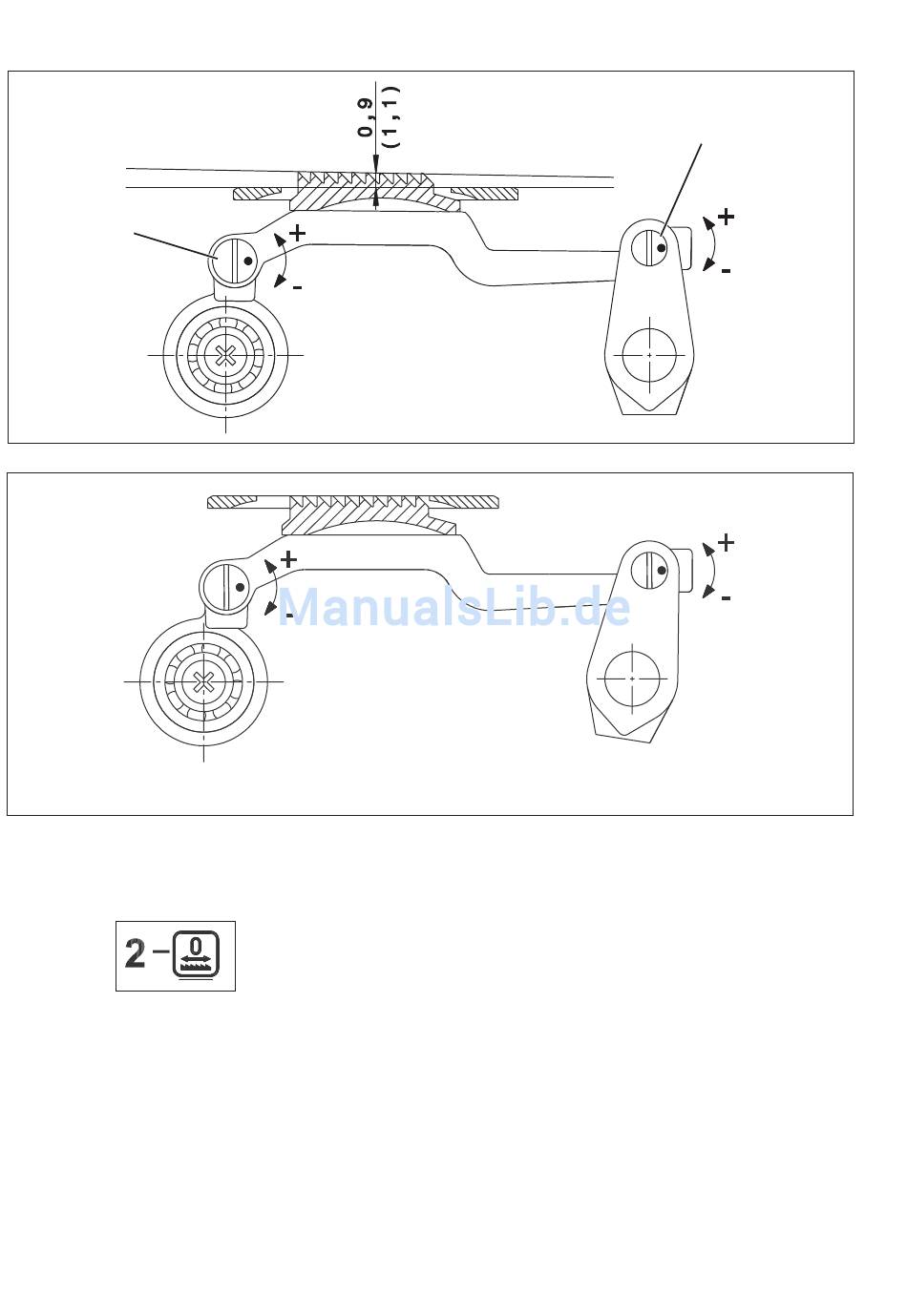

Abb. A
7
Abb. B
8
Regel und Kontrolle
Abb. A
Mit den Exzentern 7 und 8 wird die Auftauchhöhe des Transporteurs
über der Stichplatte, der Steigungswinkel oder die Parallelität zur
Stichplatte eingestellt.
Die Höhe in der Mitte des Transporteurs (am Stichloch) beträgt in
Absteckposition 2 ab Werk:
·
0,9 mm bei feiner Verzahnung
·
1,1 mm bei grober Verzahnung
Dabei ist der Transporteur leicht von vorn nach hinten steigend.
Abb. B
Bei dieser Einstellung steht der Transporteur beim Auftauchen parallel
zur Stichplatte.
8
