2.2 Hubexzenter Zeitpunkt

5
3
1
2
3
4
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Hubexzenter nur bei ausgeschalteter Nähmaschine überprüfen und
einstellen.
Regel und Kontrolle

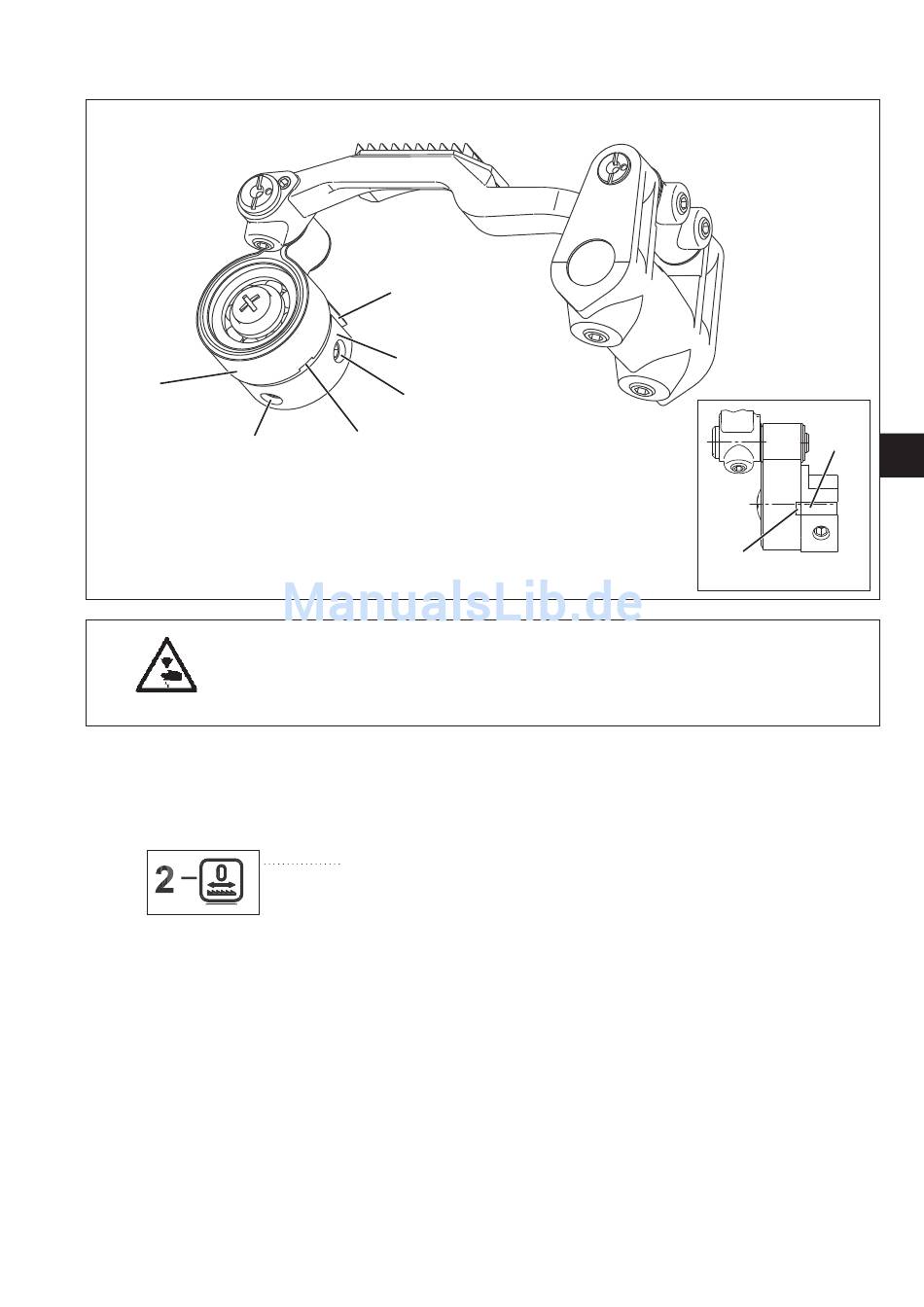

Bei in Absteckposition "2" arretierter Nähmaschine müssen die Nuten 1
und 4 des Hubexzenters 2 und der Zugstange 5 auf einer Linie liegen.
Korrektur Hubexzenter Zeitpunkt
–
Nähmaschine in Position "2" abstecken.
–
Beide Schrauben 3 des Hubexzenters 2 lösen.
–
Hubexzenter 2 verdrehen.
Die Nuten 1 und 4 müssen auf einer Linie liegen.
–
Beide Schrauben 3 des Hubexzenters 2 wieder anziehen.
