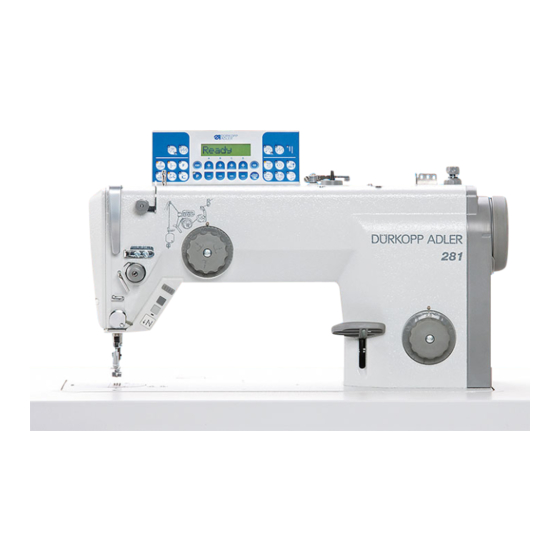

Dürkopp Adler 281 Anbauanleitung
Oelwanne mit luefter
Vorschau ausblenden
Andere Handbücher für 281:
- Serviceanleitung (62 Seiten) ,
- Betriebsanleitung (74 Seiten) ,
- Serviceanleitung (40 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Dürkopp Adler 281
Inhaltszusammenfassung für Dürkopp Adler 281
- Seite 1 Anbauanleitung Ölwanne mit Lüfter...
- Seite 2 Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. Copyright © Dürkopp Adler AG - 2014...
-
Seite 3: Inhaltsverzeichnis
Inhalt Komponenten des Teilesatzes ..........3 Anbauanleitung................4 Ölwanne abbauen................. 5 Ölwanne anbauen................. 6 Lüfter anschließen ................ 7 Anbauanleitung 281 Version 00.0 - 01/2014... - Seite 4 Inhalt Anbauanleitung 281 Version 00.0 - 01/2014...
-
Seite 5: Komponenten Des Teilesatzes
Überprüfen Sie vor dem Anbau des Ölwanne mit Lüfter, ob der Lieferum- fang des Teilesatzes 0281 590144 korrekt ist. Materialnummer Menge Bezeichnung 0281 400060 Ölwanne mit Lüfter 9870 281005 Leitungssatz mit Steckern Abb. 1: Teilesatz Anbauanleitung 281 Version 00.0 - 01/2014... -
Seite 6: Anbauanleitung
Wiedereinstecken. ACHTUNG Sachschaden möglich! Wenn die Maschine nicht vom Strom getrennt wird, können Teile der Maschine Schaden nehmen. Die Maschine kann dabei funktionsun- fähig werden. Voraussetzung zum Anbau • Maschine ausschalten • Netzstecker ziehen Anbauanleitung 281 Version 00.0 - 01/2014... -
Seite 7: Ölwanne Abbauen
1. Maschine nach hinten kippen. Abb. 2: Maschine gekippt, mit alter Ölwanne (1) - alte Ölwanne 2. Alle 9 Schrauben lösen, die die Ölwanne (1) an der Tischplatte fixieren. 3. Alte Ölwanne (1) abnehmen. Anbauanleitung 281 Version 00.0 - 01/2014... -
Seite 8: Ölwanne Anbauen
(2) - Anlegepunkt 2. Neue Ölwanne (1) mit den 9 Schrauben unter der Tischplatte fixieren. 3. Oberteil-Halteband (4) mit der Schraube (3) an der Tischplatte fixieren. Abb. 4: Oberteil-Halteband fixieren (3) - Schraube (4) - Oberteil-Halteband Anbauanleitung 281 Version 00.0 - 01/2014... -
Seite 9: Lüfter Anschließen
2. Neuen Stecker (2) des Leitungssatzes an die Steuerung anschließen. Abb. 6: Neuen Stecker anschließen (2) - neuer Stecker (36-polig) (3) - Verbindungsstück 3. Alten Stecker (1) und neuen Stecker (2) über das Verbindungsstück (3) anschließen. Anbauanleitung 281 Version 00.0 - 01/2014... - Seite 10 Legen Sie die Maschine immer mit beiden Händen um. Lassen Sie die Maschine nicht fallen! 5. Maschine einschalten und Funktion des Lüfters prüfen. Der Lüfter erzeugt einen spürbaren Luftstrom. 6. Maschine wieder aufrichten. Abb. 8: Maschine gekippt, mit neuer Ölwanne Anbauanleitung 281 Version 00.0 - 01/2014...
