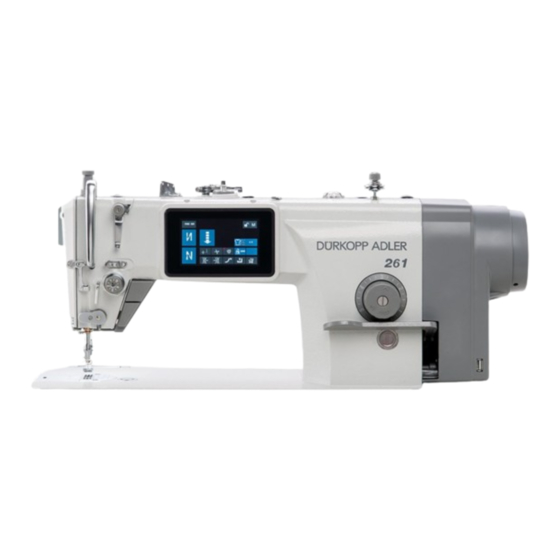

Inhaltszusammenfassung für Dürkopp Adler 261-02
- Seite 1 261-02 Parameterliste...
- Seite 3 Sicherheitshinweis · Bitte lesen Sie dieses Handbuch und die zugehörige Bedienungsanleitung für die Maschine sorgfältig durch, bevor Sie die Steuerung verwenden. · Für die ordnungsgemäße und sichere Installation und Bedienung der Steuerung ist qualifiziertes Personal erforderlich. · Achten Sie darauf, dass die Steuerung sich nicht in der Nähe von Lichtbogenschweißgeräten befindet, um elektromagnetische Störungen und Funktionsstörungen der Steuerung zu vermeiden.
- Seite 4 Kapitel II „Bedienungsanleitung“ 2.1 Beschreibung der Benutzeroberfläche Wenn der Netzanschluss und die Verbindung ordnungsgemäß hergestellt sind, können Sie die Maschine einschalten. Das Bedienfeld leuchtet auf und zeigt das LOGO an. Im Anschluss an den Startvorgang wird der Startbildschirm angezeigt, wie in Abb.
- Seite 5 Tabelle 2-1 Beschreibung gemeinsamer Grundsymbole Symbol Beschreibung Symbol Beschreibung Freier Nähmodus Mehrsegment-Nähmodus Viersegment-Nähmodus W-Nähmodus Menüeinstellung Vordere Verstärkungsnaht Hintere Verstärkungsnaht Freies Nähen – Hauptstich Mehrsegment-Nähen – Hauptstich W-Nähen – Hauptstich Viersegment-Nähen – Hauptstich Unterfadenzahl Schneidfadenzahl Nähgeschwindigkeit Hauptstich Schaltfläche zum automatischen Auslösemodus aktiviert Abschneiden des Fadens Zwischenhaltposition Klemmen-Schaltfläche...
- Seite 6 2.2 Grundlegende Betriebsarten 2.2.1 Umschaltung zwischen den grundlegenden Betriebsarten Tippen Sie im Modus ohne Bildschirmsperre (wenn die Nähmaschine nicht mehr läuft und die Schaltfläche der Bildschirmsperre entriegelt ist) auf die gepunktete Linie. Nun können Sie zwischen freiem Nähen -> W-Nähen -> Mehrsegment-Nähen ->...
- Seite 7 Hinweis: Tippen Sie auf die Schaltfläche im rot umrandeten Feld in der unteren rechten Ecke des Bereichs für die vordere/hintere Verstärkungsnaht, um zum entsprechenden Einstellungsbereich zu gelangen. Tippen Sie im Einstellungsbereich auf . Die Muster für die vordere Verstärkungsnaht werden nacheinander angezeigt, wie in Abb.
- Seite 8 2.2.3 Grundeinstellungen für Mehrsegment-Nähen Zur Eingabe 2 s lang drücken Abb. 2-6 Einstellungen Mehrsegment-Nähen Halten Sie auf dem Startbildschirm das in Abb. 2-6 gezeigte rot umrandete Feld 2 Sekunden lang gedrückt. So gelangen Sie zu den Einstellungen für das Mehrsegment-Nähen. Wenn die Änderung abgeschlossen ist, tippen Sie zum Speichern und Beenden auf die entsprechende Schaltfläche.
- Seite 9 2.2.5 Grundeinstellungen für W-Nähen Zur Eingabe 2 s lang Abb. 2-9 Einstellungen für W-Nähen Halten Sie auf dem Startbildschirm das in Abb. 2-9 gezeigte rot umrandete Feld 2 Sekunden lang gedrückt. So gelangen Sie zu den Einstellungen für das W-Nähen. Wenn die Änderung abgeschlossen ist, tippen Sie zum Speichern und Beenden auf die entsprechende Schaltfläche.
- Seite 10 2.2.7 Einstellungen für die maximale Geschwindigkeit beim freien Nähen in verschiedenen Unterklassen Für die Maschinenunterklasse 261-140xxx 4500 Zur Eingabe 2 s lang Für die Maschinenunterklasse 261-160xxx 3500 Zur Eingabe 2 s lang Abb. 2-11 Einstellungen für die maximale Geschwindigkeit beim freien Nähen Tippen Sie auf dem Startbildschirm kurz auf das in Abb.
- Seite 11 : Option zum automatischen Abschneiden des Fadens: Das Symbol zeigt an, dass der Faden am Ende des aktuellen Stichs abgeschnitten wird. Das Symbol zeigt Folgendes an: Wenn der aktuelle Stich nicht abgeschlossen wird, wird der Faden nicht abgeschnitten, und die Nadel hält nur in der oberen Nadelposition an : Option für Zwischenhalt autom.
- Seite 12 Unterfaden- und Schneidfadenzahl 2.2.9 Auf dem Startbildschirm gibt es eine Funktion zur Direktanzeige von Unterfaden- und Schneidfadenzahl. Tippen Sie auf , um zwischen Unterfaden- und Schneidfadenzahl umzuschalten. : Der Wert unmittelbar nach dem Symbol gibt die Schneidfadenzahl an. : Der Wert unmittelbar nach dem Symbol gibt die Unterfadenzahl an. Tippen Sie lange auf die Zahl im rot umrandeten Feld, um das Fenster zum Einstellen der Stichzahl aufzurufen, wie in Abb.
- Seite 13 Kapitel III „Systemeinstellungen“ 3.1 Einstellung der Sprache Tippen Sie, wie in Abb. 3-1 gezeigt, auf dem Startbildschirm auf die Schaltfläche „M“. Wählen Sie nun die Option „System Setting“ und anschließend die Schaltfläche „Lang Setting“, um die Sprachauswahl aufzurufen. Wenn Sie auf „Chinese“...
- Seite 14 3.3 Parametereinstellungen für Kunden und Techniker Nehmen Sie die Parametereinstellungen gemäß Abb. 3-3 vor. Tippen Sie auf dem Startbildschirm auf die Schaltfläche „M“, und wählen Sie die Option „System Setting“. Tippen Sie auf die Schaltfläche „Para Setting“, um das Dialogfeld zur Eingabe des Passworts aufzurufen.
- Seite 15 3.5 Überwachungsmodus Die in Abb. 3-5 gezeigten Funktionen des Überwachungsmodus werden ohne detaillierte Anleitung zur Verfügung gestellt. Antip Abb. 3-5 Überwachungsmodus 3.6 Modus für Betriebsinformationen Tippen Sie, wie in Abb. 3-6 gezeigt, auf dem Startbildschirm auf die Schaltfläche „M“. Wählen Sie nun die Option „System Setting“...
- Seite 16 Abb. 3-7 Benutzerdefinierte Parameter 3.8 Versionsinformationen Tippen Sie, wie in Abb. 3-8 gezeigt, auf dem Startbildschirm auf die Schaltfläche „M“. Wählen Sie nun die Option „System Setting“ und anschließend die Schaltfläche „Version Info“, um auf die Informationen zur Systemversion zuzugreifen. T36-06-03 Tippen A65-02-07Z...
- Seite 17 Kapitel V „Zurücksetzen auf die Werkseinstellungen“ Tippen Sie, wie in Abb. 5-1 gezeigt, auf dem Startbildschirm auf die Schaltfläche „M“. Wählen Sie anschließend die Option „Restore Parameter“, und geben Sie, entsprechend der Maschinenunterklasse, den Wiederherstellungscode ein: XXXX (Bei jeder Wiederherstellung muss der Wiederherstellungscode eingegeben werden). Tippen Sie zum Bestätigen auf die Schaltfläche „Confirm“.
- Seite 18 Kapitel VI „Werkseinstellungen“ Bereich Werkseinstellung Beschreibung Anmerkungen 100 - 800 Anfangsnähgeschwindigkeit 4000 200 - Maximale Geschwindigkeit beim freien Nähen (generelle 5000 Höchstgeschwindigkeit) 200 - 3000 Maximale Geschwindigkeit beim Nähen mit fester Länge 5000 200 - 5000 Maximale Geschwindigkeit für den manuellen Steppstich 5000 200 - Nadelnachschubgeschwindigkeit...
- Seite 19 0 - 360 Schalter Referenzwinkel Rückwärtsnaht 0 - 3 Funktionsweise vordere Rückwärtsnaht 0: automatischer Start der Rückwärtsnaht bei leichtem Druck auf das Pedal 1: kann jederzeit mit dem Pedal angehalten werden 2: durch [CT] gesteuerte Aktion, nachdem die Nadel in der oberen Position angehalten hat 3: durch [CT] gesteuerte Aktion, nachdem die Nadel in der unteren Position angehalten hat...
- Seite 20 2: Leistungskurve 3: s-förmige Kurve 200 - 3000 Zweiteiliger Anstieg: Geschwindigkeit (U/min) 4000 beim Übergang zwischen den beiden Teilen 0 - 1024 Zweiteiliger Anstieg: Pedalmitte analog (muss zwischen Parameter 138 und 139 liegen) 1 - 2 Leistungskurve 1: quadratische Funktion 2: offene quadratische Funktion 0 - 1024 Pedalstellung Abschneiden...
- Seite 21 Modus Berechnung Übersetzungsverhältnisses (Nadelstoppsensor erforderlich, Riemen darf nicht entfernt werden) 0 - 31 Schalter für das Einschalten des Motors mit niedriger Drehzahl 0 - 1 Nadelstoppmodus: (DSP fest auf 1 eingestellt, kann nicht geändert werden) 0: Auslaufbetrieb mit konstanter Geschwindigkeit (Riemenantrieb, Anhalten nicht sehr präzise) 1: Rückholmodus (PMX-Modus) 1 - 800...
- Seite 22 3: zunehmende Stückzahl, der Motor stoppt automatisch, wenn der Zähler voll ist; zum Nachzählen muss die Reset-Taste oder die Taste P auf dem Bedienfeld gedrückt werden 4: abnehmende Stückzahl, der Motor stoppt automatisch, wenn der Zähler voll ist; zum Nachzählen muss die Reset-Taste oder die Taste P auf dem Bedienfeld gedrückt werden Kapitel IX „Warnmeldungen“...
- Seite 23 Maschinenoberteilnadel System neu starten. Wenn es immer noch nicht funktioniert, die Steuerung austauschen und den Hersteller informieren. Anfänglicher Ausfall Nach Abschaltung 2-3 weitere Male probieren. Wenn es immer noch nicht Err-12 elektrischer Winkel funktioniert, die Steuerung austauschen und den Hersteller informieren. Motor Netzschalter ausschalten und prüfen, ob der Motorsensoranschluss locker oder abgefallen ist.
- Seite 26 DÜRKOPP ADLER GmbH Potsdamer Str. 190 33719 Bielefeld Germany Phone: +49 (0) 521 925 00 E-Mail: service@duerkopp-adler.com www.duerkopp-adler.com Hersteller: ShangGong Sewing Machinery (Zhejiang) Co., Ltd. Volksrepublik China...
