8.2.3 Dichtschraube tauschen
Schutzausrüstung:
Arbeitsschutzkleidung
Augenschutz
Atemschutzgerät
Schutzhandschuhe
Gehörschutz
Demontieren
1. Einheit aus Kolben, Kolbendichtung und
Nadel demontieren Ä 8.2.2 „Nadel tau-
schen".

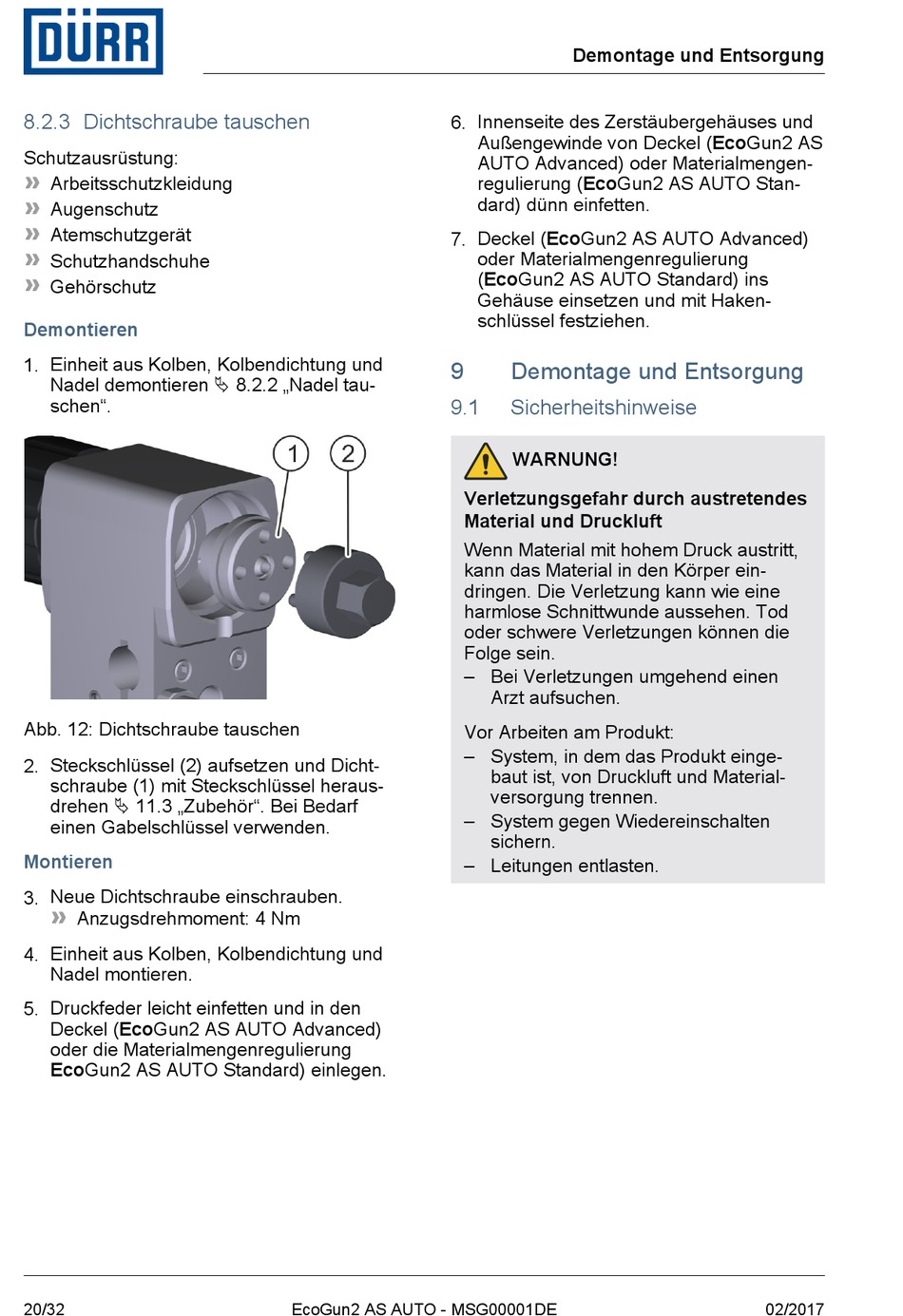

Abb. 12: Dichtschraube tauschen
2. Steckschlüssel (2) aufsetzen und Dicht-
schraube (1) mit Steckschlüssel heraus-
drehen Ä 11.3 „Zubehör". Bei Bedarf
einen Gabelschlüssel verwenden.
Montieren
3. Neue Dichtschraube einschrauben.
Anzugsdrehmoment: 4 Nm
4. Einheit aus Kolben, Kolbendichtung und
Nadel montieren.
5. Druckfeder leicht einfetten und in den
Deckel (EcoGun2 AS AUTO Advanced)
oder die Materialmengenregulierung
EcoGun2 AS AUTO Standard) einlegen.
20/32
6. Innenseite des Zerstäubergehäuses und
7. Deckel (EcoGun2 AS AUTO Advanced)
9
9.1
EcoGun2 AS AUTO - MSG00001DE
Demontage und Entsorgung
Außengewinde von Deckel (EcoGun2 AS
AUTO Advanced) oder Materialmengen-
regulierung (EcoGun2 AS AUTO Stan-
dard) dünn einfetten.
oder Materialmengenregulierung
(EcoGun2 AS AUTO Standard) ins
Gehäuse einsetzen und mit Haken-
schlüssel festziehen.
Demontage und Entsorgung
Sicherheitshinweise
WARNUNG!
Verletzungsgefahr durch austretendes
Material und Druckluft
Wenn Material mit hohem Druck austritt,
kann das Material in den Körper ein-
dringen. Die Verletzung kann wie eine
harmlose Schnittwunde aussehen. Tod
oder schwere Verletzungen können die
Folge sein.
– Bei Verletzungen umgehend einen
Arzt aufsuchen.
Vor Arbeiten am Produkt:
– System, in dem das Produkt einge-
baut ist, von Druckluft und Material-
versorgung trennen.
– System gegen Wiedereinschalten
sichern.
– Leitungen entlasten.
02/2017
