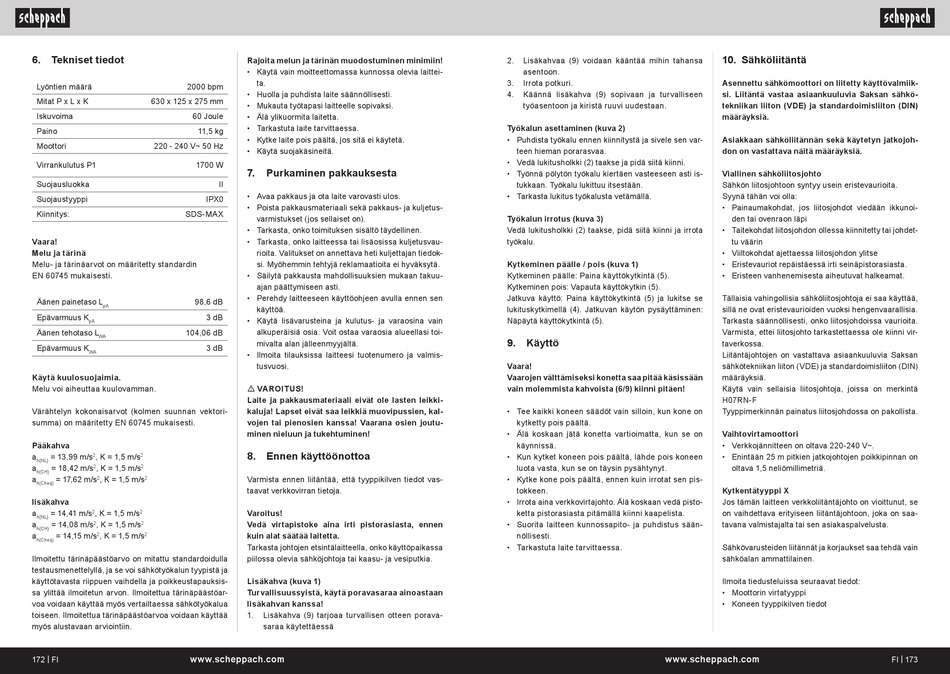

6. Tekniset tiedot
Lyöntien määrä 2000 bpm
Mitat P x L x K 630 x 125 x 275 mm
Iskuvoima 60 Joule
Paino 11,5 kg
Moottori 220 - 240 V~ 50 Hz
Virrankulutus P1 1700 W
Suojausluokka
Suojaustyyppi IPX0
Kiinnitys: SDS-MAX
Vaara!
Melu ja tärinä
Melu- ja tärinäarvot on määritetty standardin
EN 60745 mukaisesti.
Äänen painetaso L 98,6 dB
pA
Epävarmuus K 3 dB
pA
Äänen tehotaso L 104,06 dB
WA
Epävarmuus K 3 dB
WA
Käytä kuulosuojaimia.
Melu voi aiheuttaa kuulovamman.
Värähtelyn kokonaisarvot (kolmen suunnan vektori-
summa) on määritetty EN 60745 mukaisesti.
Pääkahva
a = 13,99 m/s , K = 1,5 m/s
2 2
h(NL)
a = 18,42 m/s , K = 1,5 m/s
2 2
h(CH)
a = 17,62 m/s 2 , K = 1,5 m/s 2
h(Cheq)
lisäkahva
a = 14,41 m/s 2 , K = 1,5 m/s 2
h(NL)
a = 14,08 m/s , K = 1,5 m/s
2 2
h(CH)
a = 14,15 m/s , K = 1,5 m/s
2 2
h(Cheq)
Ilmoitettu tärinäpäästöarvo on mitattu standardoidulla
testausmenettelyllä, ja se voi sähkötyökalun tyypistä ja
käyttötavasta riippuen vaihdella ja poikkeustapauksis-
sa ylittää ilmoitetun arvon. Ilmoitettua tärinäpäästöar-
voa voidaan käyttää myös vertailtaessa sähkötyökalua
toiseen. Ilmoitettua tärinäpäästöarvoa voidaan käyttää
myös alustavaan arviointiin.
172 | FI www.scheppach.com
Rajoita melun ja tärinän muodostuminen minimiin!
• Käytä vain moitteettomassa kunnossa olevia laittei-
ta.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
• Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.
• Käytä suojakäsineitä.
7. Purkaminen pakkauksesta
II
• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetus-
varmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvau-
rioita. Valitukset on annettava heti kuljettajan tiedok-
si. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuu-
ajan päättymiseen asti.
• Perehdy laitteeseen käyttöohjeen avulla ennen sen
käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain
alkuperäisiä osia. Voit ostaa varaosia alueellasi toi-
mivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa laitteesi tuotenumero ja valmis-
tusvuosi.
m VAROITUS!
Laite ja pakkausmateriaali eivät ole lasten leikki-
kaluja! Lapset eivät saa leikkiä muovipussien, kal-
vojen tai pienosien kanssa! Vaarana osien joutu-
minen nieluun ja tukehtuminen!
8. Ennen käyttöönottoa
Varmista ennen liitäntää, että tyyppikilven tiedot vas-
taavat verkkovirran tietoja.
Varoitus!
Vedä virtapistoke aina irti pistorasiasta, ennen
kuin alat säätää laitetta.
Tarkasta johtojen etsintälaitteella, onko käyttöpaikassa
piilossa olevia sähköjohtoja tai kaasu- ja vesiputkia.
Lisäkahva (kuva 1)
Turvallisuussyistä, käytä poravasaraa ainoastaan
lisäkahvan kanssa!
1. Lisäkahva (9) tarjoaa turvallisen otteen porava-
saraa käytettäessä
2. Lisäkahvaa (9) voidaan kääntää mihin tahansa
asentoon.
3. Irrota potkuri.
4. Käännä lisäkahva (9) sopivaan ja turvalliseen
työasentoon ja kiristä ruuvi uudestaan.
Työkalun asettaminen (kuva 2)
• Puhdista työkalu ennen kiinnitystä ja sivele sen var-
teen hieman porarasvaa.
• Vedä lukitusholkki (2) taakse ja pidä siitä kiinni.
• Työnnä pölytön työkalu kiertäen vasteeseen asti is-
tukkaan. Työkalu lukittuu itsestään.
• Tarkasta lukitus työkalusta vetämällä.
Työkalun irrotus (kuva 3)
Vedä lukitusholkki (2) taakse, pidä siitä kiinni ja irrota
työkalu.
Kytkeminen päälle / pois (kuva 1)
Kytkeminen päälle: Paina käyttökytkintä (5).
Kytkeminen pois: Vapauta käyttökytkin (5).
Jatkuva käyttö: Paina käyttökytkintä (5) ja lukitse se
lukituskytkimellä (4). Jatkuvan käytön pysäyttäminen:
Näpäytä käyttökytkintä (5).
9. Käyttö
Vaara!
Vaarojen välttämiseksi konetta saa pitää käsissään
vain molemmista kahvoista (6/9) kiinni pitäen!
• Tee kaikki koneen säädöt vain silloin, kun kone on
kytketty pois päältä.
• Älä koskaan jätä konetta vartioimatta, kun se on
käynnissä.
• Kun kytket koneen pois päältä, lähde pois koneen
luota vasta, kun se on täysin pysähtynyt.
• Kytke kone pois päältä, ennen kuin irrotat sen pis-
tokkeen.
• Irrota aina verkkovirtajohto. Älä koskaan vedä pisto-
ketta pistorasiasta pitämällä kiinni kaapelista.
• Suorita laitteen kunnossapito- ja puhdistus sään-
nöllisesti.
• Tarkastuta laite tarvittaessa.
www.scheppach.com
10. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiik-
si. Liitäntä vastaa asiaankuuluvia Saksan sähkö-
tekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä.
Asiakkaan sähköliitännän sekä käytetyn jatkojoh-
don on vastattava näitä määräyksiä.
Viallinen sähköliitosjohto
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syynä tähän voi olla:
• Painaumakohdat, jos liitosjohdot viedään ikkunoi-
den tai ovenraon läpi
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdet-
tu väärin
• Viiltokohdat ajettaessa liitosjohdon ylitse
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää,
sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita.
Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir-
taverkossa.
Liitäntäjohtojen on vastattava asiaankuuluvia Saksan
sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä.
Käytä vain sellaisia liitosjohtoja, joissa on merkintä
H07RN-F
Tyyppimerkinnän painatus liitosjohdossa on pakollista.
Vaihtovirtamoottori
• Verkkojännitteen on oltava 220-240 V~.
• Enintään 25 m pitkien jatkojohtojen poikkipinnan on
oltava 1,5 neliömillimetriä.
Kytkentätyyppi X
Jos tämän laitteen verkkoliitäntäjohto on vioittunut, se
on vaihdettava erityiseen liitäntäjohtoon, joka on saa-
tavana valmistajalta tai sen asiakaspalvelusta.
Sähkövarusteiden liitännät ja korjaukset saa tehdä vain
sähköalan ammattilainen.
Ilmoita tiedusteluissa seuraavat tiedot:
• Moottorin virtatyyppi
• Koneen tyyppikilven tiedot
