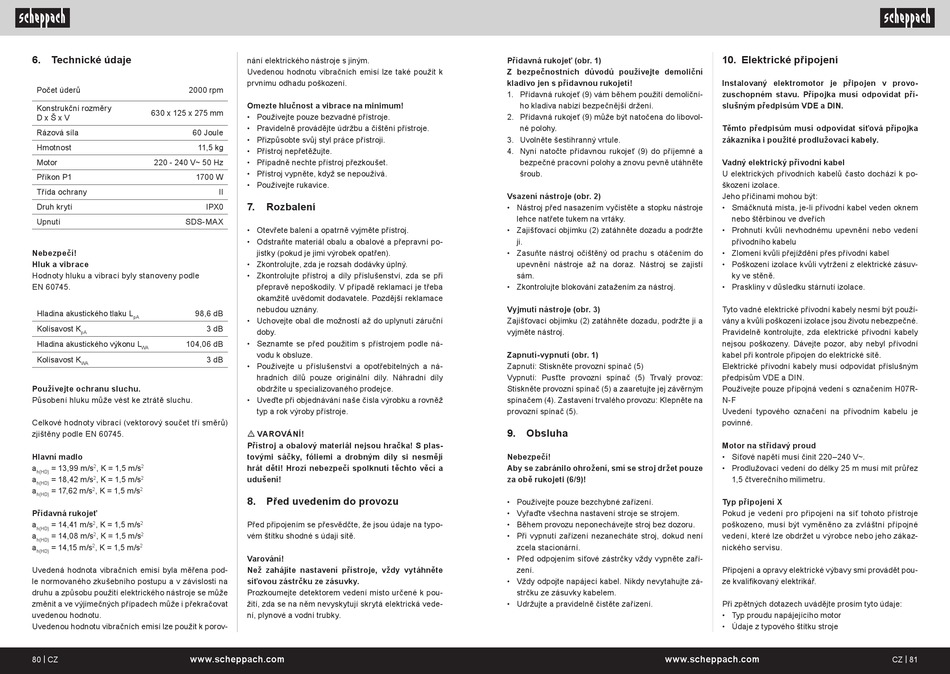

Scheppach AB2000 Originalbetriebsanleitung Seite 41

6. Technické údaje
Počet úderů 2000 rpm
Konstrukční rozměry
630 x 125 x 275 mm
D x Š x V
Rázová síla 60 Joule
Hmotnost 11,5 kg
Motor 220 - 240 V~ 50 Hz
Příkon P1 1700 W
Třída ochrany
Druh krytí IPX0
Upnutí SDS-MAX
Nebezpečí!
Hluk a vibrace
Hodnoty hluku a vibrací byly stanoveny podle
EN 60745.
Hladina akustického tlaku L 98,6 dB
pA
Kolísavost K 3 dB
pA
Hladina akustického výkonu L 104,06 dB
WA
Kolísavost K 3 dB
WA
Používejte ochranu sluchu.
Působení hluku může vést ke ztrátě sluchu.
Celkové hodnoty vibrací (vektorový součet tří směrů)
zjištěny podle EN 60745.
Hlavní madlo
a = 13,99 m/s , K = 1,5 m/s
2 2
h(HD)
a = 18,42 m/s 2 , K = 1,5 m/s 2
h(HD)
a = 17,62 m/s , K = 1,5 m/s
2 2
h(HD)
Přídavná rukojeť
a = 14,41 m/s , K = 1,5 m/s
2 2
h(HD)
a = 14,08 m/s , K = 1,5 m/s
2 2
h(HD)
a = 14,15 m/s 2 , K = 1,5 m/s 2
h(HD)
Uvedená hodnota vibračních emisí byla měřena pod-
le normovaného zkušebního postupu a v závislosti na
druhu a způsobu použití elektrického nástroje se může
změnit a ve výjimečných případech může i překračovat
uvedenou hodnotu.
Uvedenou hodnotu vibračních emisí lze použít k porov-
80 | CZ www.scheppach.com
nání elektrického nástroje s jiným.
Uvedenou hodnotu vibračních emisí lze také použít k
prvnímu odhadu poškození.
Omezte hlučnost a vibrace na minimum!
• Používejte pouze bezvadné přístroje.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte svůj styl práce přístroji.
• Přístroj nepřetěžujte.
• Případně nechte přístroj přezkoušet.
• Přístroj vypněte, když se nepoužívá.
• Používejte rukavice.
II
7. Rozbalení
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily. V případě reklamací je třeba
okamžitě uvědomit dodavatele. Pozdější reklamace
nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Seznamte se před použitím s přístrojem podle ná-
vodu k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby přístroje.
m VAROVÁNÍ!
Přístroj a obalový materiál nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí
hrát děti! Hrozí nebezpečí spolknutí těchto věcí a
udušení!
8. Před uvedením do provozu
Před připojením se přesvědčte, že jsou údaje na typo-
vém štítku shodné s údaji sítě.
Varování!
Než zahájíte nastavení přístroje, vždy vytáhněte
síťovou zástrčku ze zásuvky.
Prozkoumejte detektorem vedení místo určené k pou-
žití, zda se na něm nevyskytují skrytá elektrická vede-
ní, plynové a vodní trubky.
Přídavná rukojeť (obr. 1)
Z bezpečnostních důvodů používejte demoliční
kladivo jen s přídavnou rukojetí!
1. Přídavná rukojeť (9) vám během použití demoliční-
ho kladiva nabízí bezpečnější držení.
2. Přídavná rukojeť (9) může být natočena do libovol-
né polohy.
3. Uvolněte šestihranný vrtule.
4. Nyní natočte přídavnou rukojeť (9) do příjemné a
bezpečné pracovní polohy a znovu pevně utáhněte
šroub.
Vsazení nástroje (obr. 2)
• Nástroj před nasazením vyčistěte a stopku nástroje
lehce natřete tukem na vrtáky.
• Zajišťovací objímku (2) zatáhněte dozadu a podržte
ji.
• Zasuňte nástroj očištěný od prachu s otáčením do
upevnění nástroje až na doraz. Nástroj se zajistí
sám.
• Zkontrolujte blokování zatažením za nástroj.
Vyjmutí nástroje (obr. 3)
Zajišťovací objímku (2) zatáhněte dozadu, podržte ji a
vyjměte nástroj.
Zapnutí-vypnutí (obr. 1)
Zapnutí: Stiskněte provozní spínač (5)
Vypnutí: Pusťte provozní spínač (5) Trvalý provoz:
Stiskněte provozní spínač (5) a zaaretujte jej závěrným
spínačem (4). Zastavení trvalého provozu: Klepněte na
provozní spínač (5).
9. Obsluha
Nebezpečí!
Aby se zabránilo ohrožení, smí se stroj držet pouze
za obě rukojeti (6/9)!
• Používejte pouze bezchybné zařízení.
• Vyřaďte všechna nastavení stroje se strojem.
• Během provozu neponechávejte stroj bez dozoru.
• Při vypnutí zařízení nezanecháte stroj, dokud není
zcela stacionární.
• Před odpojením síťové zástrčky vždy vypněte zaří-
zení.
• Vždy odpojte napájecí kabel. Nikdy nevytahujte zá-
strčku ze zásuvky kabelem.
• Udržujte a pravidelně čistěte zařízení.
www.scheppach.com
10. Elektrické připojení
Instalovaný elektromotor je připojen v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípojka
zákazníka i použité prodlužovací kabely.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Smáčknutá místa, je-li přívodní kabel veden oknem
nebo štěrbinou ve dveřích
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu
• Zlomení kvůli přejíždění přes přívodní kabel
• Poškození izolace kvůli vytržení z elektrické zásuv-
ky ve stěně.
• Praskliny v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být použí-
vány a kvůli poškození izolace jsou životu nebezpečné.
Pravidelně kontrolujte, zda elektrické přívodní kabely
nejsou poškozeny. Dávejte pozor, aby nebyl přívodní
kabel při kontrole připojen do elektrické sítě.
Elektrické přívodní kabely musí odpovídat příslušným
předpisům VDE a DIN.
Používejte pouze přípojná vedení s označením H07R-
N-F
Uvedení typového označení na přívodním kabelu je
povinné.
Motor na střídavý proud
• Síťové napětí musí činit 220–240 V~.
• Prodlužovací vedení do délky 25 m musí mít průřez
1,5 čtverečního milimetru.
Typ připojení X
Pokud je vedení pro připojení na síť tohoto přístroje
poškozeno, musí být vyměněno za zvláštní přípojné
vedení, které lze obdržet u výrobce nebo jeho zákaz-
nického servisu.
Připojení a opravy elektrické výbavy smí provádět pou-
ze kvalifikovaný elektrikář.
Při zpětných dotazech uvádějte prosím tyto údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
