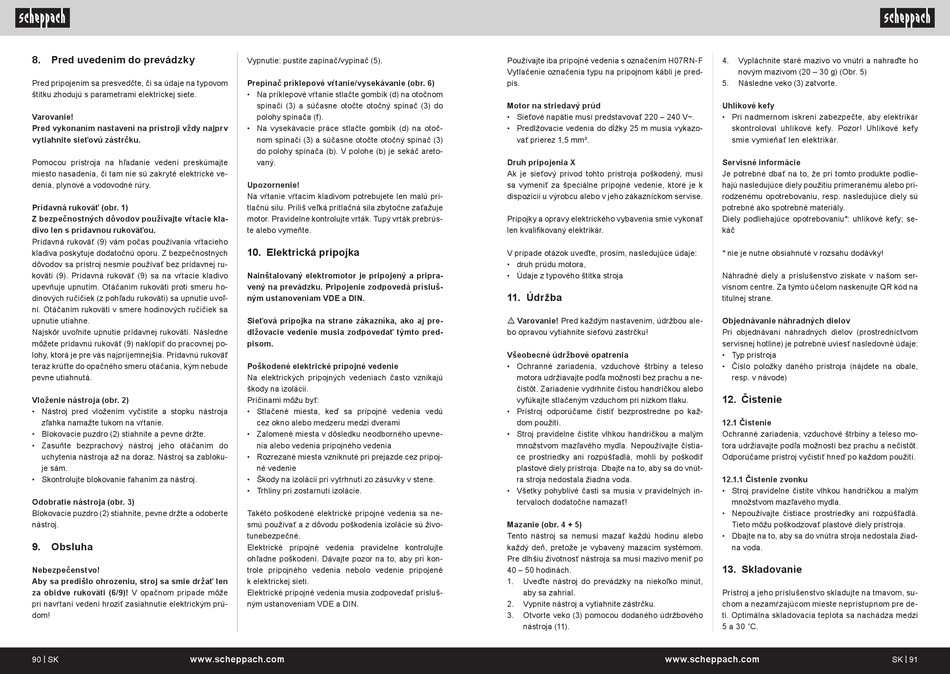

8. Pred uvedením do prevádzky
Pred pripojením sa presvedčte, či sa údaje na typovom
štítku zhodujú s parametrami elektrickej siete.
Varovanie!
Pred vykonaním nastavení na prístroji vždy najprv
vytiahnite sieťovú zástrčku.
Pomocou prístroja na hľadanie vedení preskúmajte
miesto nasadenia, či tam nie sú zakryté elektrické ve-
denia, plynové a vodovodné rúry.
Prídavná rukoväť (obr. 1)
Z bezpečnostných dôvodov používajte vŕtacie kla-
divo len s prídavnou rukoväťou.
Prídavná rukoväť (9) vám počas používania vŕtacieho
kladiva poskytuje dodatočnú oporu. Z bezpečnostných
dôvodov sa prístroj nesmie používať bez prídavnej ru-
koväti (9). Prídavná rukoväť (9) sa na vŕtacie kladivo
upevňuje upnutím. Otáčaním rukoväti proti smeru ho-
dinových ručičiek (z pohľadu rukoväti) sa upnutie uvoľ-
ní. Otáčaním rukoväti v smere hodinových ručičiek sa
upnutie utiahne.
Najskôr uvoľnite upnutie prídavnej rukoväti. Následne
môžete prídavnú rukoväť (9) naklopiť do pracovnej po-
lohy, ktorá je pre vás najpríjemnejšia. Prídavnú rukoväť
teraz krúťte do opačného smeru otáčania, kým nebude
pevne utiahnutá.
Vloženie nástroja (obr. 2)
• Nástroj pred vložením vyčistite a stopku nástroja
zľahka namažte tukom na vŕtanie.
• Blokovacie puzdro (2) stiahnite a pevne držte.
• Zasuňte bezprachový nástroj jeho otáčaním do
uchytenia nástroja až na doraz. Nástroj sa zabloku-
je sám.
• Skontrolujte blokovanie ťahaním za nástroj.
Odobratie nástroja (obr. 3)
Blokovacie puzdro (2) stiahnite, pevne držte a odoberte
nástroj.
9.
Obsluha
Nebezpečenstvo!
Aby sa predišlo ohrozeniu, stroj sa smie držať len
za obidve rukoväti (6/9)! V opačnom prípade môže
pri navŕtaní vedení hroziť zasiahnutie elektrickým prú-
dom!
90 | SK
www.scheppach.com
Vypnutie: pustite zapínač/vypínač (5).
Prepínač príklepové vŕtanie/vysekávanie (obr. 6)
• Na príklepové vŕtanie stlačte gombík (d) na otočnom
spínači (3) a súčasne otočte otočný spínač (3) do
polohy spínača (f).
• Na vysekávacie práce stlačte gombík (d) na otoč-
nom spínači (3) a súčasne otočte otočný spínač (3)
do polohy spínača (b). V polohe (b) je sekáč areto-
vaný.
Upozornenie!
Na vŕtanie vŕtacím kladivom potrebujete len malú prí-
tlačnú silu. Príliš veľká prítlačná sila zbytočne zaťažuje
motor. Pravidelne kontrolujte vrták. Tupý vrták prebrús-
te alebo vymeňte.
10. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pripra-
vený na prevádzku. Pripojenie zodpovedá prísluš-
ným ustanoveniam VDE a DIN.
Sieťová prípojka na strane zákazníka, ako aj pre-
dlžovacie vedenie musia zodpovedať týmto pred-
pisom.
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú
cez okno alebo medzeru medzi dverami
• Zalomené miesta v dôsledku neodborného upevne-
nia alebo vedenia prípojného vedenia
• Rozrezané miesta vzniknuté pri prejazde cez prípoj-
né vedenie
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa ne-
smú používať a z dôvodu poškodenia izolácie sú živo-
tunebezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte
ohľadne poškodení. Dávajte pozor na to, aby pri kon-
trole prípojného vedenia nebolo vedenie pripojené
k elektrickej sieti.
Elektrické prípojné vedenia musia zodpovedať prísluš-
ným ustanoveniam VDE a DIN.
Používajte iba prípojné vedenia s označením H07RN-F
Vytlačenie označenia typu na prípojnom kábli je pred-
pis.
Motor na striedavý prúd
• Sieťové napätie musí predstavovať 220 – 240 V~.
• Predlžovacie vedenia do dĺžky 25 m musia vykazo-
vať prierez 1,5 mm².
Druh pripojenia X
Ak je sieťový prívod tohto prístroja poškodený, musí
sa vymeniť za špeciálne prípojné vedenie, ktoré je k
dispozícii u výrobcu alebo v jeho zákazníckom servise.
Prípojky a opravy elektrického vybavenia smie vykonať
len kvalifikovaný elektrikár.
V prípade otázok uveďte, prosím, nasledujúce údaje:
• druh prúdu motora,
• Údaje z typového štítka stroja
11. Údržba
m Varovanie! Pred každým nastavením, údržbou ale-
bo opravou vytiahnite sieťovú zástrčku!
Všeobecné údržbové opatrenia
• Ochranné zariadenia, vzduchové štrbiny a teleso
motora udržiavajte podľa možností bez prachu a ne-
čistôt. Zariadenie vydrhnite čistou handričkou alebo
vyfúkajte stlačeným vzduchom pri nízkom tlaku.
• Prístroj odporúčame čistiť bezprostredne po kaž-
dom použití.
• Stroj pravidelne čistite vlhkou handričkou a malým
množstvom mazľavého mydla. Nepoužívajte čistia-
ce prostriedky ani rozpúšťadlá, mohli by poškodiť
plastové diely prístroja. Dbajte na to, aby sa do vnút-
ra stroja nedostala žiadna voda.
• Všetky pohyblivé časti sa musia v pravidelných in-
tervaloch dodatočne namazať!
Mazanie (obr. 4 + 5)
Tento nástroj sa nemusí mazať každú hodinu alebo
každý deň, pretože je vybavený mazacím systémom.
Pre dlhšiu životnosť nástroja sa musí mazivo meniť po
40 – 50 hodinách.
1.
Uveďte nástroj do prevádzky na niekoľko minút,
aby sa zahrial.
2.
Vypnite nástroj a vytiahnite zástrčku.
3.
Otvorte veko (3) pomocou dodaného údržbového
nástroja (11).
www.scheppach.com
4.
Vypláchnite staré mazivo vo vnútri a nahraďte ho
novým mazivom (20 – 30 g) (Obr. 5)
5.
Následne veko (3) zatvorte.
Uhlíkové kefy
• Pri nadmernom iskrení zabezpečte, aby elektrikár
skontroloval uhlíkové kefy. Pozor! Uhlíkové kefy
smie vymieňať len elektrikár.
Servisné informácie
Je potrebné dbať na to, že pri tomto produkte podlie-
hajú nasledujúce diely použitiu primeranému alebo pri-
rodzenému opotrebovaniu, resp. nasledujúce diely sú
potrebné ako spotrebné materiály.
Diely podliehajúce opotrebovaniu*: uhlíkové kefy; se-
káč
* nie je nutne obsiahnuté v rozsahu dodávky!
Náhradné diely a príslušenstvo získate v našom ser-
visnom centre. Za týmto účelom naskenujte QR kód na
titulnej strane.
Objednávanie náhradných dielov
Pri objednávaní náhradných dielov (prostredníctvom
servisnej hotline) je potrebné uviesť nasledovné údaje:
• Typ prístroja
• Číslo položky daného prístroja (nájdete na obale,
resp. v návode)
12. Čistenie
12.1 Čistenie
Ochranné zariadenia, vzduchové štrbiny a teleso mo-
tora udržiavajte podľa možností bez prachu a nečistôt.
Odporúčame prístroj vyčistiť hneď po každom použití.
12.1.1 Čistenie zvonku
• Stroj pravidelne čistite vlhkou handričkou a malým
množstvom mazľavého mydla.
• Nepoužívajte čistiace prostriedky ani rozpúšťadlá.
Tieto môžu poškodzovať plastové diely prístroja.
• Dbajte na to, aby sa do vnútra stroja nedostala žiad-
na voda.
13. Skladovanie
Prístroj a jeho príslušenstvo skladujte na tmavom, su-
chom a nezamŕzajúcom mieste neprístupnom pre de-
ti. Optimálna skladovacia teplota sa nachádza medzi
5 a 30 ˚C.
