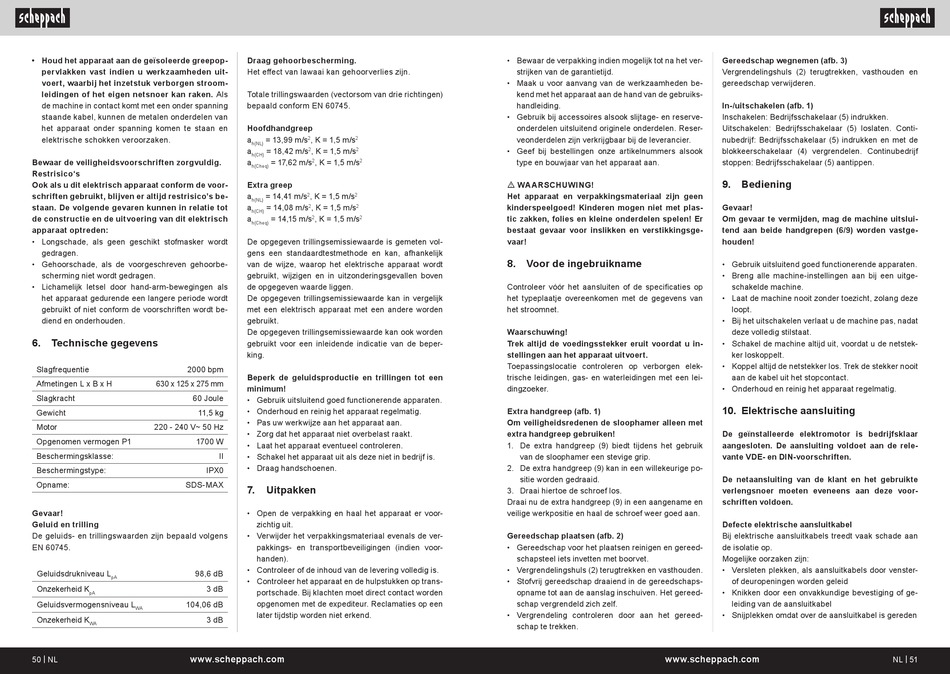

Scheppach AB2000 Originalbetriebsanleitung Seite 26

• Houd het apparaat aan de geïsoleerde greepop-
pervlakken vast indien u werkzaamheden uit-
voert, waarbij het inzetstuk verborgen stroom-
leidingen of het eigen netsnoer kan raken. Als
de machine in contact komt met een onder spanning
staande kabel, kunnen de metalen onderdelen van
het apparaat onder spanning komen te staan en
elektrische schokken veroorzaken.
Bewaar de veiligheidsvoorschriften zorgvuldig.
Restrisico's
Ook als u dit elektrisch apparaat conform de voor-
schriften gebruikt, blijven er altijd restrisico's be-
staan. De volgende gevaren kunnen in relatie tot
de constructie en de uitvoering van dit elektrisch
apparaat optreden:
• Longschade, als geen geschikt stofmasker wordt
gedragen.
• Gehoorschade, als de voorgeschreven gehoorbe-
scherming niet wordt gedragen.
• Lichamelijk letsel door hand-arm-bewegingen als
het apparaat gedurende een langere periode wordt
gebruikt of niet conform de voorschriften wordt be-
diend en onderhouden.
6. Technische gegevens
Slagfrequentie 2000 bpm
Afmetingen L x B x H 630 x 125 x 275 mm
Slagkracht 60 Joule
Gewicht 11,5 kg
Motor 220 - 240 V~ 50 Hz
Opgenomen vermogen P1 1700 W
Beschermingsklasse:
Beschermingstype: IPX0
Opname: SDS-MAX
Gevaar!
Geluid en trilling
De geluids- en trillingswaarden zijn bepaald volgens
EN 60745.
Geluidsdrukniveau L 98,6 dB
pA
Onzekerheid K 3 dB
pA
Geluidsvermogensniveau L 104,06 dB
WA
Onzekerheid K 3 dB
WA
50 | NL www.scheppach.com
Draag gehoorbescherming.
Het effect van lawaai kan gehoorverlies zijn.
Totale trillingswaarden (vectorsom van drie richtingen)
bepaald conform EN 60745.
Hoofdhandgreep
a = 13,99 m/s , K = 1,5 m/s
2 2
h(NL)
a = 18,42 m/s , K = 1,5 m/s
2 2
h(CH)
a = 17,62 m/s 2 , K = 1,5 m/s 2
h(Cheq)
Extra greep
a = 14,41 m/s 2 , K = 1,5 m/s 2
h(NL)
a = 14,08 m/s , K = 1,5 m/s
2 2
h(CH)
a = 14,15 m/s , K = 1,5 m/s
2 2
h(Cheq)
De opgegeven trillingsemissiewaarde is gemeten vol-
gens een standaardtestmethode en kan, afhankelijk
van de wijze, waarop het elektrische apparaat wordt
gebruikt, wijzigen en in uitzonderingsgevallen boven
de opgegeven waarde liggen.
De opgegeven trillingsemissiewaarde kan in vergelijk
met een elektrisch apparaat met een andere worden
gebruikt.
De opgegeven trillingsemissiewaarde kan ook worden
gebruikt voor een inleidende indicatie van de beper-
king.
Beperk de geluidsproductie en trillingen tot een
minimum!
• Gebruik uitsluitend goed functionerende apparaten.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkwijze aan het apparaat aan.
• Zorg dat het apparaat niet overbelast raakt.
• Laat het apparaat eventueel controleren.
II
• Schakel het apparaat uit als deze niet in bedrijf is.
• Draag handschoenen.
7. Uitpakken
• Open de verpakking en haal het apparaat er voor-
zichtig uit.
• Verwijder het verpakkingsmateriaal evenals de ver-
pakkings- en transportbeveiligingen (indien voor-
handen).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur. Reclamaties op een
later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met het apparaat aan de hand van de gebruiks-
handleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele onderdelen. Reser-
veonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het apparaat aan.
m WAARSCHUWING!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
8. Voor de ingebruikname
Controleer vóór het aansluiten of de specificaties op
het typeplaatje overeenkomen met de gegevens van
het stroomnet.
Waarschuwing!
Trek altijd de voedingsstekker eruit voordat u in-
stellingen aan het apparaat uitvoert.
Toepassingslocatie controleren op verborgen elek-
trische leidingen, gas- en waterleidingen met een lei-
dingzoeker.
Extra handgreep (afb. 1)
Om veiligheidsredenen de sloophamer alleen met
extra handgreep gebruiken!
1. De extra handgreep (9) biedt tijdens het gebruik
van de sloophamer een stevige grip.
2. De extra handgreep (9) kan in een willekeurige po-
sitie worden gedraaid.
3. Draai hiertoe de schroef los.
Draai nu de extra handgreep (9) in een aangename en
veilige werkpositie en haal de schroef weer goed aan.
Gereedschap plaatsen (afb. 2)
• Gereedschap voor het plaatsen reinigen en gereed-
schapsteel iets invetten met boorvet.
• Vergrendelingshuls (2) terugtrekken en vasthouden.
• Stofvrij gereedschap draaiend in de gereedschaps-
opname tot aan de aanslag inschuiven. Het gereed-
schap vergrendeld zich zelf.
• Vergrendeling controleren door aan het gereed-
schap te trekken.
www.scheppach.com
Gereedschap wegnemen (afb. 3)
Vergrendelingshuls (2) terugtrekken, vasthouden en
gereedschap verwijderen.
In-/uitschakelen (afb. 1)
Inschakelen: Bedrijfsschakelaar (5) indrukken.
Uitschakelen: Bedrijfsschakelaar (5) loslaten. Conti-
nubedrijf: Bedrijfsschakelaar (5) indrukken en met de
blokkeerschakelaar (4) vergrendelen. Continubedrijf
stoppen: Bedrijfsschakelaar (5) aantippen.
9. Bediening
Gevaar!
Om gevaar te vermijden, mag de machine uitslui-
tend aan beide handgrepen (6/9) worden vastge-
houden!
• Gebruik uitsluitend goed functionerende apparaten.
• Breng alle machine-instellingen aan bij een uitge-
schakelde machine.
• Laat de machine nooit zonder toezicht, zolang deze
loopt.
• Bij het uitschakelen verlaat u de machine pas, nadat
deze volledig stilstaat.
• Schakel de machine altijd uit, voordat u de netstek-
ker loskoppelt.
• Koppel altijd de netstekker los. Trek de stekker nooit
aan de kabel uit het stopcontact.
• Onderhoud en reinig het apparaat regelmatig.
10. Elektrische aansluiting
De geïnstalleerde elektromotor is bedrijfsklaar
aangesloten. De aansluiting voldoet aan de rele-
vante VDE- en DIN-voorschriften.
De netaansluiting van de klant en het gebruikte
verlengsnoer moeten eveneens aan deze voor-
schriften voldoen.
Defecte elektrische aansluitkabel
Bij elektrische aansluitkabels treedt vaak schade aan
de isolatie op.
Mogelijke oorzaken zijn:
• Versleten plekken, als aansluitkabels door venster-
of deuropeningen worden geleid
• Knikken door een onvakkundige bevestiging of ge-
leiding van de aansluitkabel
• Snijplekken omdat over de aansluitkabel is gereden
NL | 51
