Werkzeugkorrektur
3.4 Werkzeugparameter

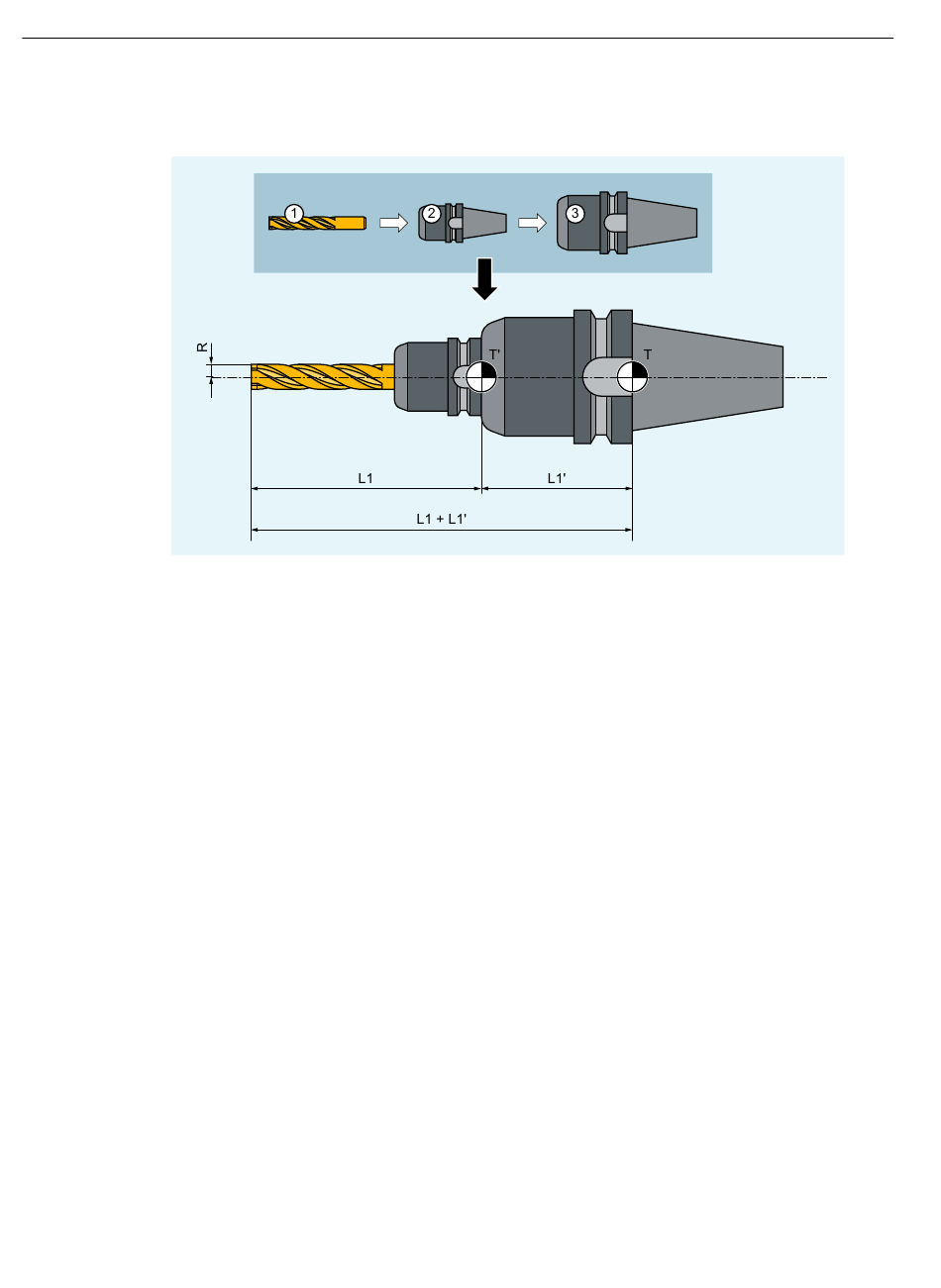

Beispiel 1: WZ und WZ-Adapter wurden getrennt vermessen, aber schon
zusammengebaut in die Maschine eingesetzt
①
②
③
T
T'
L1
L1'
L1 + L1'
R
48
Werkzeug
Werkzeugaufnahme
Werkzeugadapter
Adapterbezugspunkt (bei eingestecktem Werkzeug = Werkzeugträgerbezugspunkt)
Werkzeughalterbezugspunkt
Geometrie - Länge 1
Adaptermaß - Länge 1
Gesamtlänge L1
Radius
