Anleitung für die Übertragung des
SINUMERIK HMI auf einen externen
Bildschirm
In vielen Fällen kann es nützlich sein, den SINUMERIK HMI auf einen
externen Bildschirm zu übertragen, sei es ein Notebook, ein Monitor oder ein
anderes Display bzw. Beamer. Insbesondere für Schulungszwecke oder bei
Präsentationen ist eine große Darstellung des SINUMERIK HMI sehr
hilfreich.

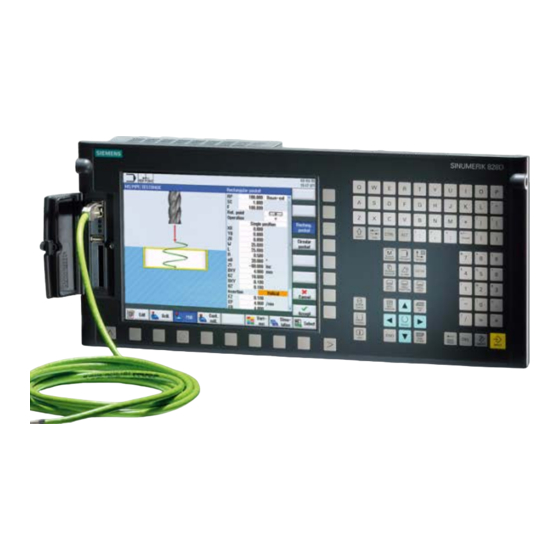

Über die RJ45 Ethernet-Schnittstelle an der Frontseite der SINUMERIK
828D wird mit Hilfe des UltraVNC-Viewers eine Verbindung zwischen
Steuerung und Notebook aufgebaut. Der SINUMERIK HMI erscheint als
extra Fenster auf dem Notebook. Dieses Signal kann dann auf einen
anderen Monitor oder ein anderes Display übertragen werden.
Eine ausführliche Beschreibung der Vorgehensweise finden Sie in diesem
Dokument.
www.siemens.de/cnc4you

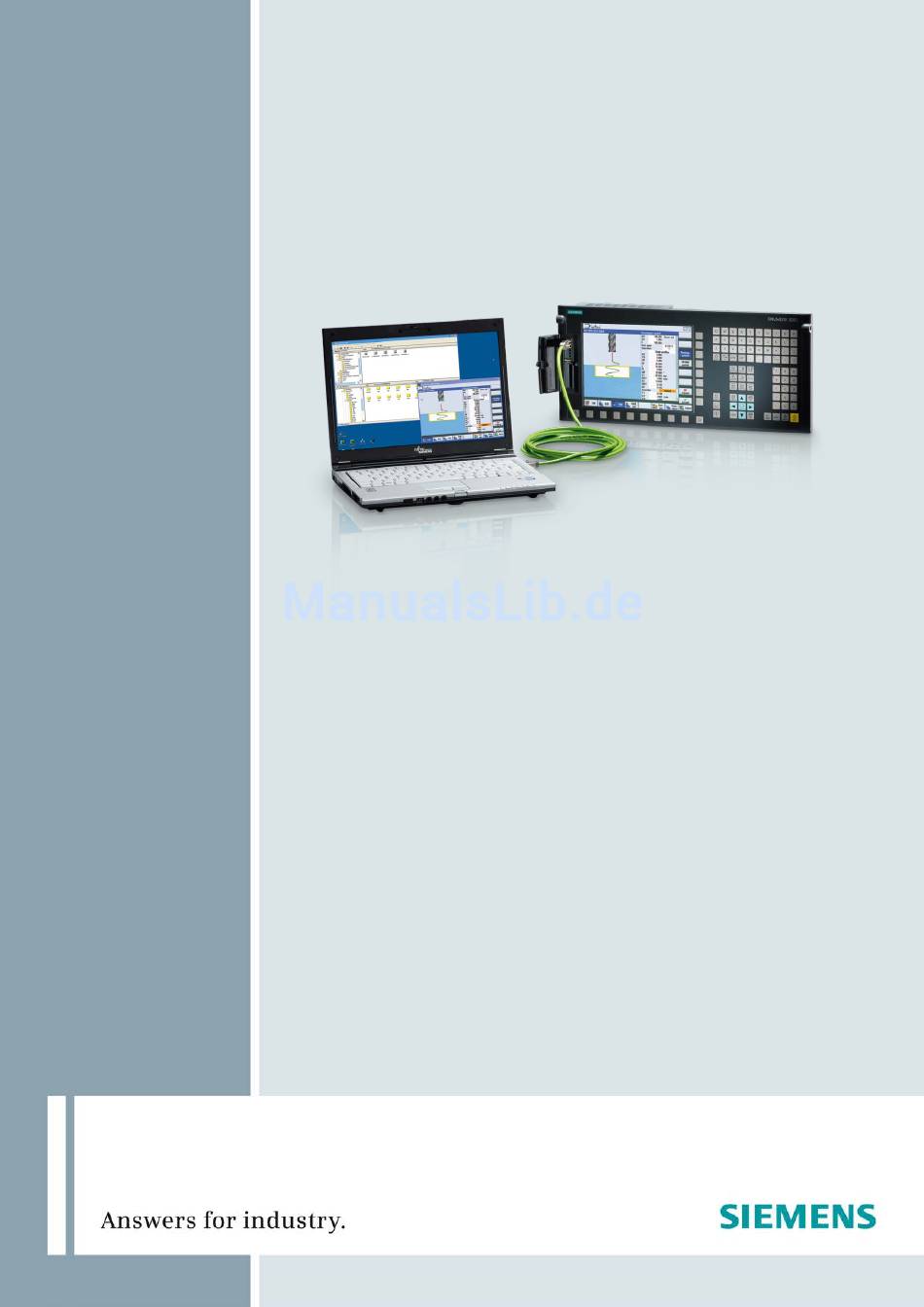

SINUMERIK 828D mit UltraVNC-Viewer auf Notebook
loading

Verwandte Anleitungen für Siemens 828D

Inhaltszusammenfassung für Siemens 828D

  • Seite 1 Präsentationen ist eine große Darstellung des SINUMERIK HMI sehr hilfreich. Über die RJ45 Ethernet-Schnittstelle an der Frontseite der SINUMERIK 828D wird mit Hilfe des UltraVNC-Viewers eine Verbindung zwischen Steuerung und Notebook aufgebaut. Der SINUMERIK HMI erscheint als extra Fenster auf dem Notebook. Dieses Signal kann dann auf einen anderen Monitor oder ein anderes Display übertragen werden.
  • Seite 2 Mouse und Tastatur fernbedient werden. Zur Übertragung des SINUMERIK HMI auf einen externen Monitor benötigen Sie folgende Komponenten: • SINUMERIK 828D • Netzwerkkabel (Verbindung SINUMERIK 828D und Notebook/Computer) • Externer Monitor/Bildschirm/Display/Fernseher • VGA/HMDI Kabel (Verbindung Notebook/Computer zum externen Display) •...
  • Seite 3 2. Inbetriebnahme und Konfiguration Arbeitsschritte an der Steuerung SINUMERIK 828D 1. Netzwerkkabel an der Frontseite der SINUMERIK 828D anschließen. 2. An der Steuerung im Maschinegrundbild den Softkey Diagnose klicken. Externer Monitor 3/14...
  • Seite 4 3. Klicken Sie den Softkey Ferndiagonse. 4. Klicken Sie den Softkey Ändern. Externer Monitor 4/14...
  • Seite 5 5. Nehmen Sie die Einstellung, wie im Screenshot abgebildet ist, vor und bestätigen Sie mit OK. Externer Monitor 5/14...
  • Seite 6 Arbeitsschritte am Notebook/Computer 6. Öffnen Sie am PC die Eigenschaften des LAN Ports (Bei Windows 7: Systemsteuerung > Netzwerk und Internet > Netzwerkverbindungen). Markieren Sie den LAN-Port und wählen Sie im Kontextmenü Eigenschaften. Markieren Sie Internet Protocol (TCP/IP) und klicken Sie Eigenschaften. Stellen Sie sicher, dass IP Adresse automatisch beziehen angewählt ist.
  • Seite 7 7. Im Kontextmenü zum LAN Port können Sie über den Eintrag Status im Register Netzwerkunterstützung die zugeordnete IP-Adresse und die IP-Adresse der Steuerung (Standardgateway) sehen. 8. Installieren Sie UltraVNC auf dem PC. Aktuelle Version Download UltraVNC (http://www.uvnc.com/downloads/ultravnc.html). Alternativer Download von älteren Versionen auf www.sinupedia.de. UltraVNC Windows 32bit http://www.sinupedia.de/images/Downloads/Computer_Files/Windows/UltraVNC_1_1_8_X86_Setup.exe UltraVNC Windows 64bit...
  • Seite 8 9. Öffnen Sie UltraVNC und tragen Sie die IP der Steuerung ein (192.168.215.1). Standard IP der Front- Schnittstelle X127. Unter Options kann der Bildschirminhalt u. a. skaliert werden. Klicken Sie auf den Button Connect, um sich mit der Steuerung zu verbinden. Externer Monitor 8/14...
  • Seite 9 10. Nach betätigen des Connect Buttons kann eine Passwortabfrage erscheinen. Das Passwort ist password. 11. An der Steuerung erscheint nun folgender Screen der innerhalb von 10 Sekunden mit OK bestätigt werden muss. Externer Monitor 9/14...
  • Seite 10 12. Nun kann das Bild des PC per Videoausgang (VGA, HDMI, ...) auf einen externen Monitor, Beamer oder ähnliches angezeigt werden. Externer Monitor 10/14...
  • Seite 11 3. Troubleshooting Falls es nach Anleitung nicht gelingen sollte eine VNC Verbindung aufzubauen könnte es an den Firewall Einstellungen der SINUMERIK liegen. 1. Im Maschinengrundbild den Softkey Inbetriebnahme betätigen. Externer Monitor 11/14...
  • Seite 12 2. Klicken Sie auf den Softkey Systemdaten. 3. Im Systemdatenmanager die INI Datei „basesys“ suchen. Verzeichnisbaum siehe Screen. Externer Monitor 12/14...
  • Seite 13 4. Datei basesys.ini öffnen und mit der Suchfunktion den Begriff „FIREWALL“ suchen. 5. Das Semikolon vor dem Eintrag entfernen. Das hat zur Folge, dass die Ports frei geschaltet werden. Datei schließen und die Maschine am Hauptschalter ausschalten und wieder einschalten. Externer Monitor 13/14...
  • Seite 14 4. Weitere Informationen im Internet Handbücher und Informationen der Siemens AG Handbücher und ausführliche Informationen über unsere Produkte finden Sie unter folgenden Websites: • DOConWEB (www.automation.siemens.com/doconweb) • Service&Support Portal (www.support.automation.siemens.com) • SINUMERIK Website (www.siemens.de/sinumerik) Externer Monitor 14/14...
