3.3.2 Verrechnung der WZ-Korrektur

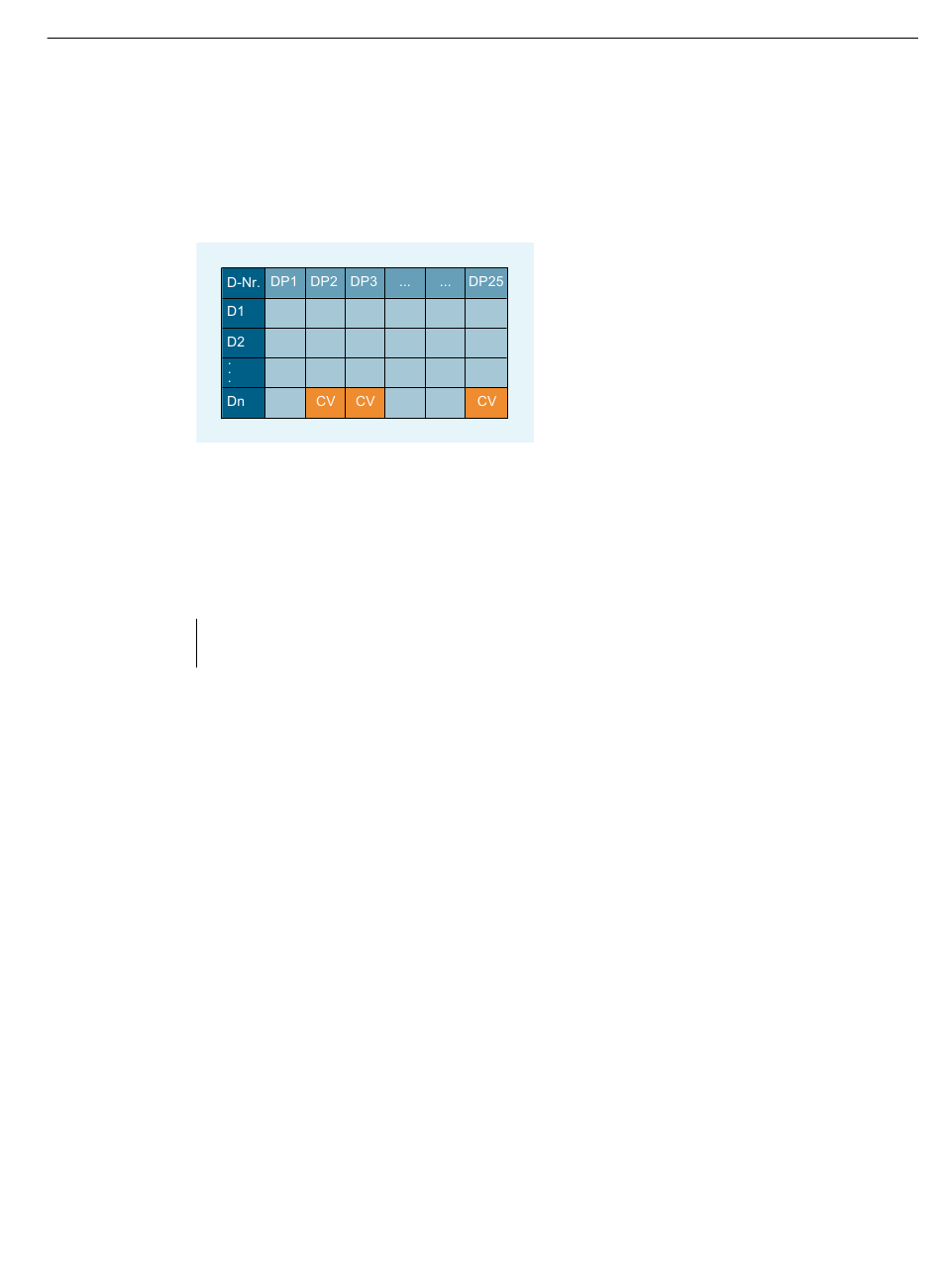

D-Nr.
Die D-Nr. reicht zur Ermittlung der WZ-Korrekturen aus (über MD einstellbar).
CV
Programmierung
Obiger Korrekturblock soll in der NC verrechnet werden.
Aufruf im Teileprogramm:
...
Dn
3.3.3 Adresserweiterung für die NC-Adressen T und M
MD20096
Ob auch bei nicht aktivierter Werkzeugverwaltung die Adresserweiterung von T und M als
Spindelnummer interpretiert werden soll, kann festgelegt werden über das Maschinendatum:
MD20096 $MC_T_M_ADDRESS_EXT_IS_SPINO (Spindelnummer als Adresserweiterung)
Für den Bezug der D-Nummer zur T-Nummer gelten dann dieselben Regeln wie bei aktiver
Funktion "Werkzeugverwaltung".
Auswirkung auf die D-Nummer
Über die D-Nummer wird ein Korrekturdatensatz bestimmt.
Die D-Adresse kann nicht mit Adresserweiterung programmiert werden.
Die Auswertung der D-Adresse bezieht sich immer auf das momentan aktive Werkzeug.
Die programmierte D-Adresse bezieht sich auf das bzgl. der Masterspindel aktive Werkzeug
(analog zur Funktion Werkzeugverwaltung) bei gesetztem Maschinendatum:
MD20096 $MC_T_M_ADDRESS_EXT_IS_SPINO = TRUE (Spindelnummer als Adresserweiterung)
