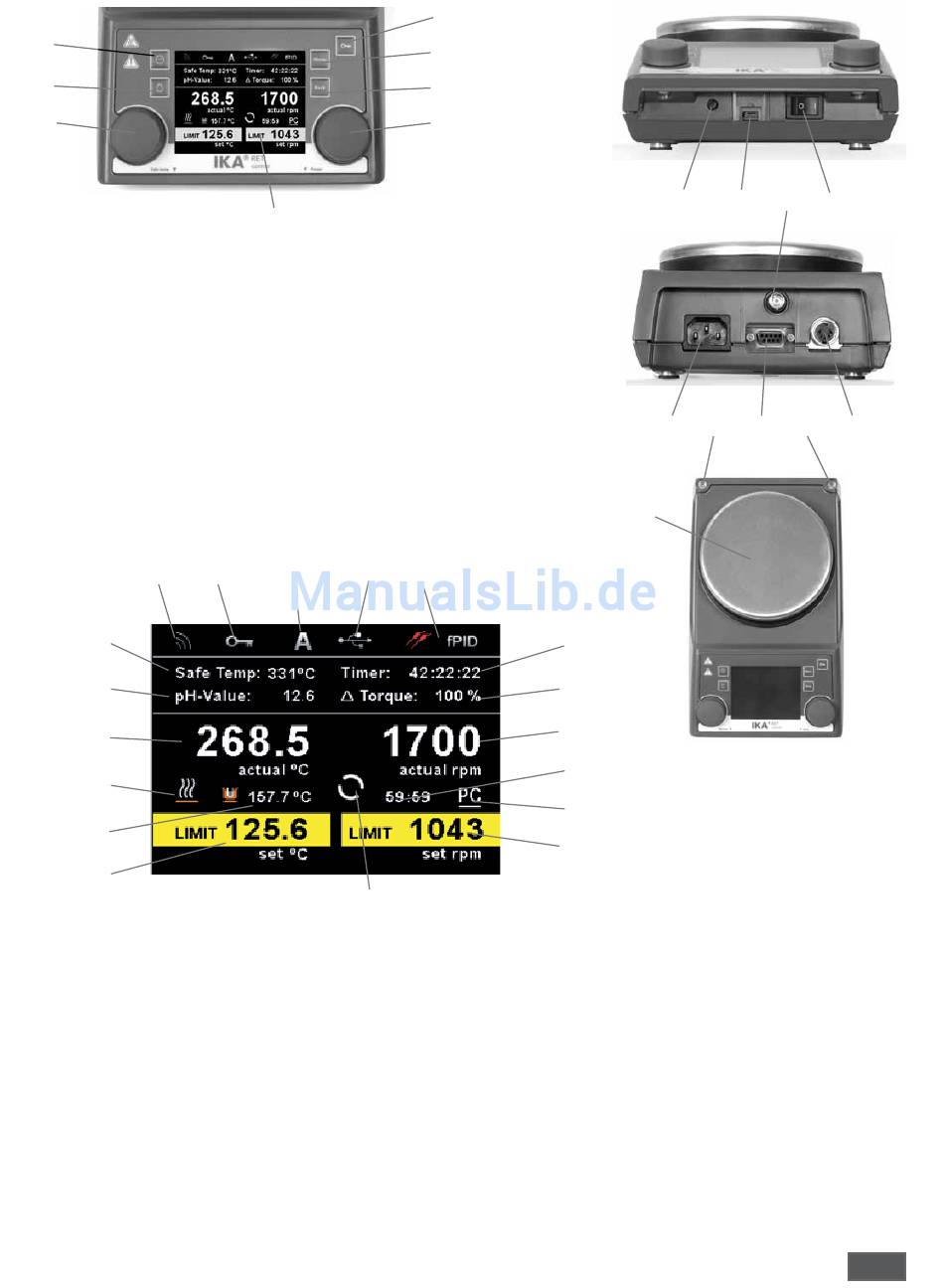

IKA RET control Betriebsanleitung Seite 2

H
G
C
A Geräteschalter
B Einstellbarer Sicherheitskreis
C Bedienknopf Heizung
D Bedienknopf Motor
E Taste „Menü"
F Taste „Back"
G Taste „Wiegen"
H Taste „Timer"
I Taste „Lock"
J Display
K Netzbuchse
L Anschlussbuchse Temp.Fühler Socket, contact thermom. Prise du themocontact
M RS 232 Schnittstelle
N BNC-Anschluss
O USB-Anschluss
P Stativgewindebohrung
Q Aufstellplatte
8 9
7
6
5
4
3
2
1 gesetzter Drehzahlwert
2 gesetzter Temperaturwert
3 Temperatur der Trägerflüssigkeit
(nur in Verbindung mit Doppeltemp.-Sensoren)
4 Heizung aktiviert
5 aktuelle Heizplattentemperatur
6 Gemessener pH-Wert
(nur in Verbindung mit pH-Sonde)
7 aktuelle Sicherheitskreis Temperatur
8 Wireless-Verbindung mit WiCo
9 alle Bedienelemente gesperrt
10 Betriebsart ( Modus A/B/C/X1)
11 externer Temperatursensor gesteckt
12 USB Verbindung mit PC
13 Timer / Counter
14 Viskositätstrend Wert
15 Verbindung mit PC eingerichtet
16 Motor aktiviert
17 Intervall Modus
18 Aktueller Drehzahlwert
J
Main switch Commutateur
Adjustable safety circuit Circuit de sécurité réglable
Rotating knob heating Bouton rotatif chauffage
Rotating knob motor Bouton rotatif moteur
Button „Menu" Bouton „Menu"
Button „Back" Bouton „Back"
Button „Scale" Bouton „Scale"
Button „Timer" Bouton „Timer"
Button „Lock" Bouton „Lock"
Display Affichage
Power socket Prise secteur
Interface RS 232 Interface RS 232
Conection-BNC Raccordement BNC
Conection-USB Raccordement USB
Treaded hole for stand Alésage fileté du statif
Placing plate Plaque de composants
10 12
16
Motorspeed -set-value-
Temperature -set-value-
Temperature limitation of carrier liquid (just
in connection with double temp-sensors)
heater activated
actual Hotplate temperature
Measured pH-Value (just in connection
with pH-probe)
actual safety circuit temperature
wireless connection to remote control
all operation elements locked
operation Mode (A/B/C/X1)
external temperature probe connected
USB connection with PC
Timer / Counter
viscosity trend value
Connection with PC established
Motor activated
Intermittend status
actual speed value
I
E
F
D
11
13
14
18
17
15
1
B O N
P M
K
Q
mis en valeur de la vitesse
régler la température
la température du liquide poteur (qu'en
liaison avec capteurs de température à double
Chauffage activé
courant de chauffage plaques température
Valeur de pH mesurée (qu'en
liaison avec sonde de pH
Température de sécurité en cour
Connexion Wireless avec une télécommande
tous les contrôles verrouillés
Mode de fonctionnement
Capteur de température extérieure inséré
Connexion USB pour PC
Timer / Counter
Valeur de la tendance Viscositéi
Connection mis en place avec le PC
Moteur activé
Statut Intermittend
Valeur de vitesse actuelle
A
P L
