Einstellungen
Abdrückschiene
Ab einer Steinlagenbreite über 1000 mm sollte die
einstellbare Abdrückschiene (max. 1200 mm)
ausgefahren werden.
Federstecker herausziehen u. gleichzeitig etwas
verdrehen. Dann Federstecker wieder los lassen.
Abdrückschiene entsprechend verschieben,
Federstecker etwas herausziehen u. gleichzeitig
etwas verdrehen bis er wieder in Bohrung einrastet.
5.5 Einstellung Feder-Stahllamellen
Die Stahllamellen sollten nicht seitlich über die Steinkontur hervorstehen, da sie sonst beim Ablegevorgang
die bereits verlegten Steine erfassen und diese ins Planum drücken können.
Je nach Länge des Paketes seitlich überstehende Lamellen abnehmen oder durch 1,5-Fache Lamellen oder
Halblamellen ersetzen.
Für bestimmte Steinsysteme kann es vorteilhaft oder gar notwendig sein (z.B. Sechsecksteine), spezielle
Lamellen einzusetzen. Hierzu ggf. Hersteller der Verlegezange kontaktieren.

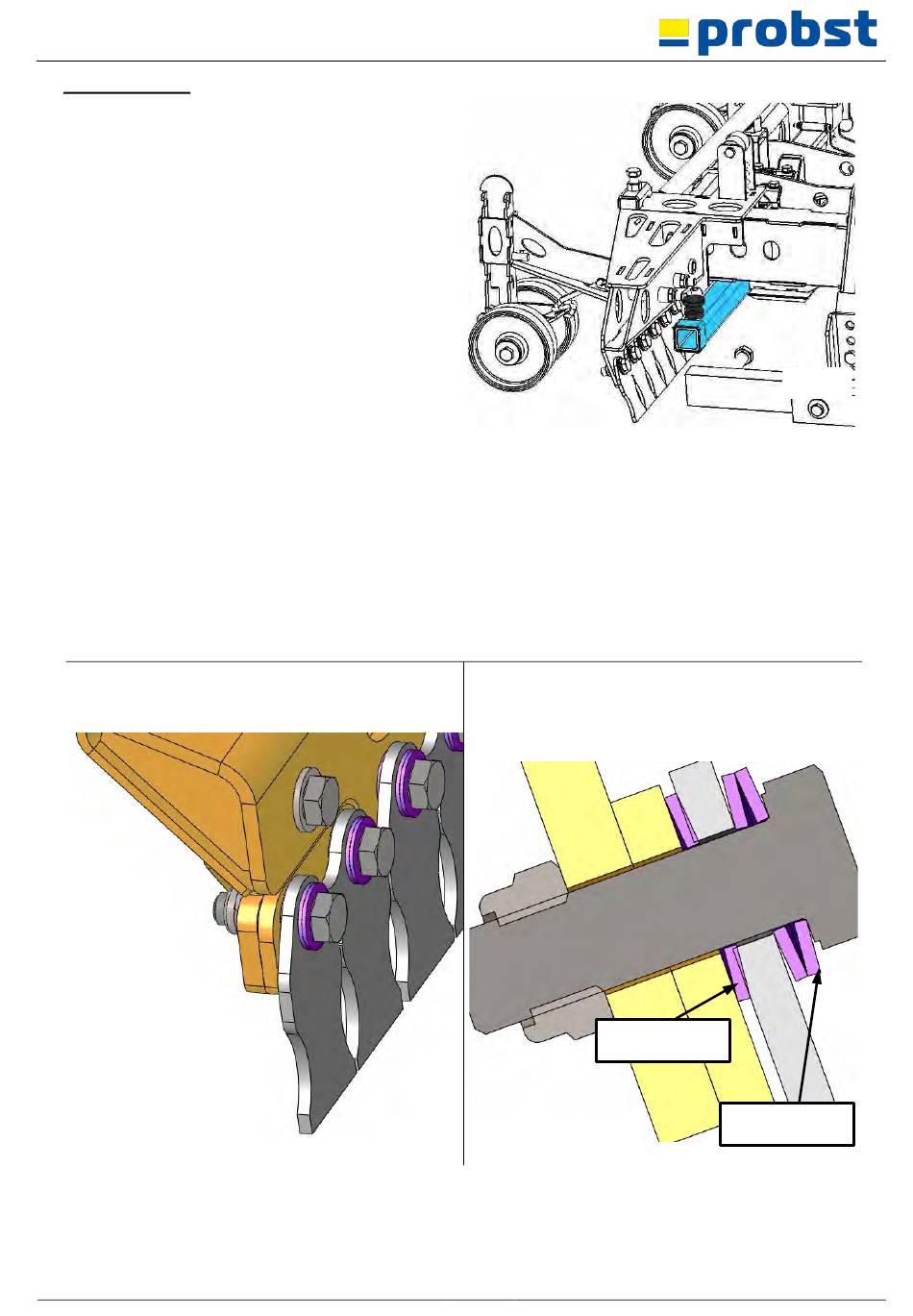

Bild A
Die selbstsichernden Muttern straff anziehen und wieder ½ Umdrehung lösen, um den Lamellen über die
Tellerfedern Anfangsflexibilität zu geben und dadurch schonendes und sicheres Greifen zu ermöglichen
51400034
Bei der Montage der Befestigungsschrauben für die
Lamellen darauf achten, dass die Anordnung der drei
Tellerfedern der Darstellung entspricht (Bild B)
Stahllamellen
Bild B
25 / 43
Bild 21
Stahllamellen
