probst HVZ-ECO Betriebsanleitung Seite 39

Bedienung
1.2 Ablauf des Verlege-Zyklus
Grundsätzlich muss der Fahrer des Trägerfahrzeuges zu jeder Zeit den gesamten Arbeitsbereich
des Trägergerätes und Anbaugerätes im Sichtfeld haben und sicherstellen, dass sich weder
Personen noch Gegenstände im Gefahrenbereich befinden.
Anheben der HVZ-ECO mittels des Trägergerätes, bis die Zange frei hängt.
•
• Reset-Vorgang der HVZ-ECO durchführen:
Hydraulischen Steuerhebel des Trägergerätes (Bagger) auf „Position 1" (siehe Bild 3) betätigen und
solange in dieser Position halten, bis die ADV-Federn komplett zu sehen sind (siehe  Bild 1).
Dabei immer darauf achten, dass niemand im Gefahrenbereich, insbesondere nicht im
•
Schwenkbereich der Nebenspannungsbacken steht und gefährdet oder gar verletzt werden könnte.
Unfallgefahr!
51400034 34 / 43

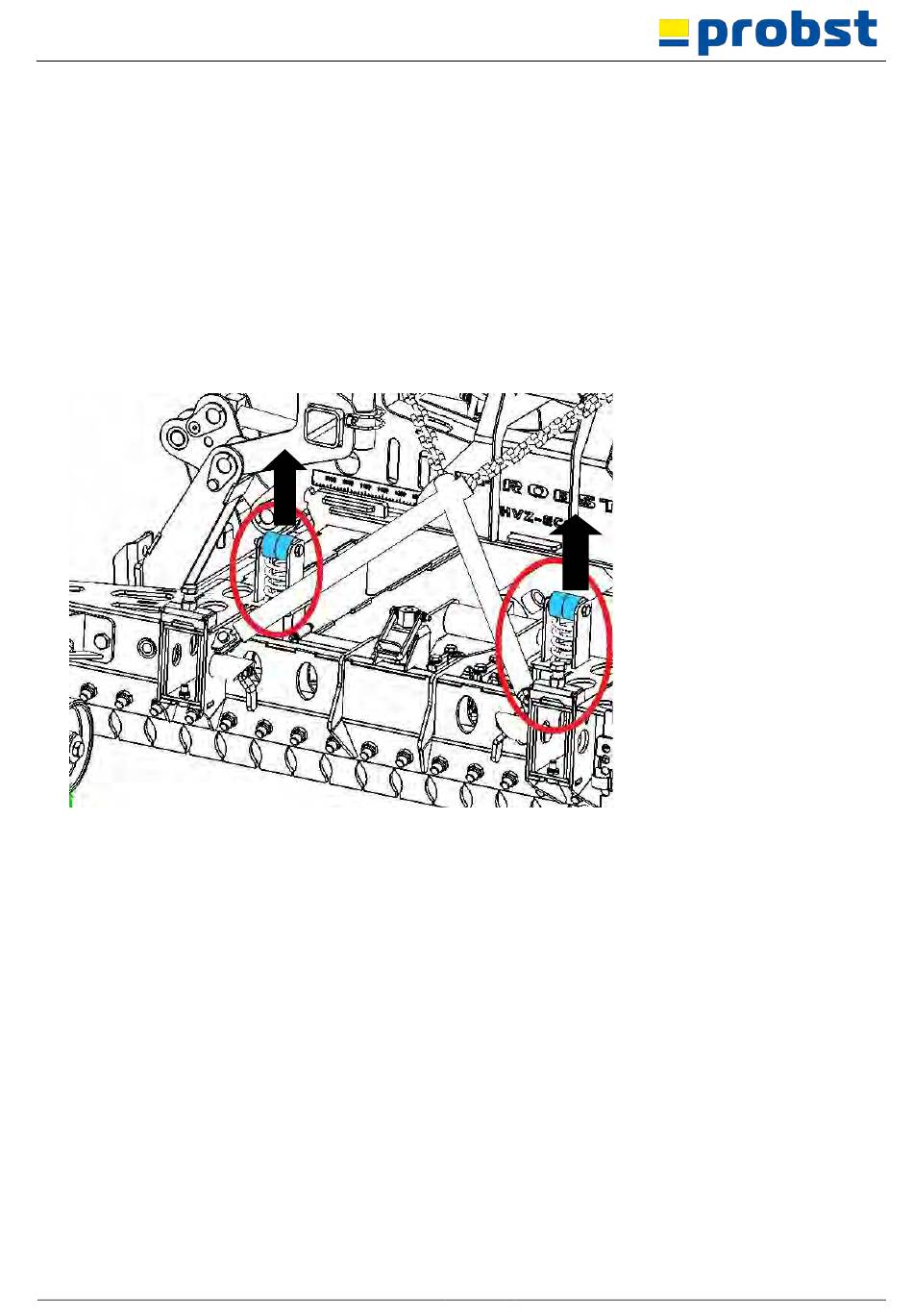

Bild 1
DE
