Beüzemelés

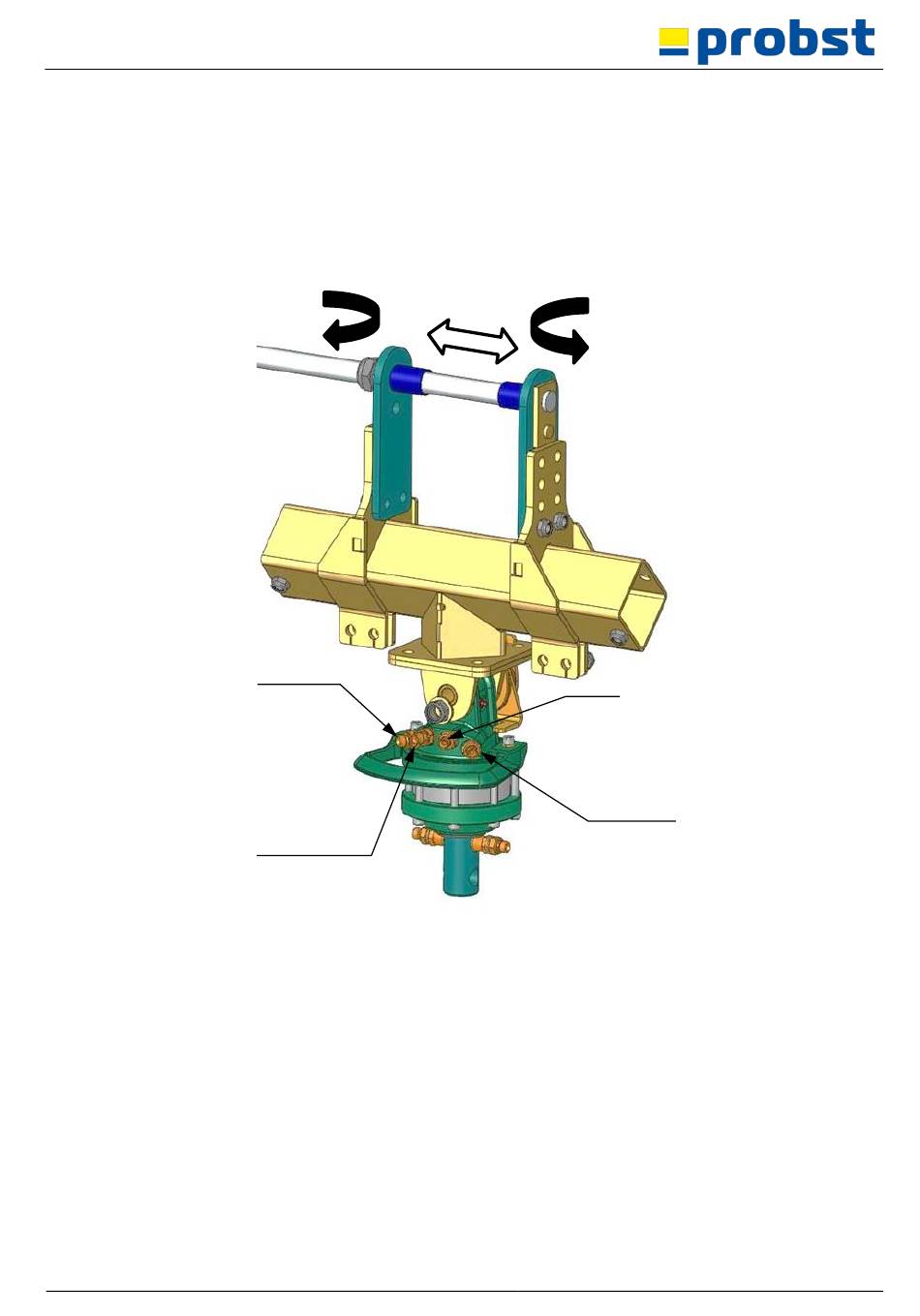

4.2 Hidraulikus felépítés
A HVZ-ECO és a teherhordozó összekapcsolásához két külön hidraulikus vezérlőkörre van szükség.
A hidraulikatömlők a hidraulikus forgófejhez csatlakoznak.
A két reteszelőcsavar meglazításával szükség esetén változtatható a csapszegtartók közötti nyílásszélesség ().
Ehhez vegye ki mindkét dugócsavar-tartót, fordítsa el őket 180°-kal (lásd a nyilakat), helyezze vissza őket, és
rögzítse őket ismét a reteszelőcsavarral.
Csatlakozás a
forgófej
mozgatásához
jobbra
Csatlakozás a
forgófej
mozgatásához
balra
51400034 17 / 44
SÁRGA csatlakozás
a "nyitott" bilincs
mozgásához
PIROS csatlakozó a
bilincs
mozgatásához
"bezár"
