probst HVZ-ECO Betriebsanleitung Seite 31

Einstellungen
5.5.1 Veränderung der Backenbreite
Zum optimalen Greifen der Steinlagen, besteht die
Möglichkeit die Backenbreite entsprechend zu
verändern.

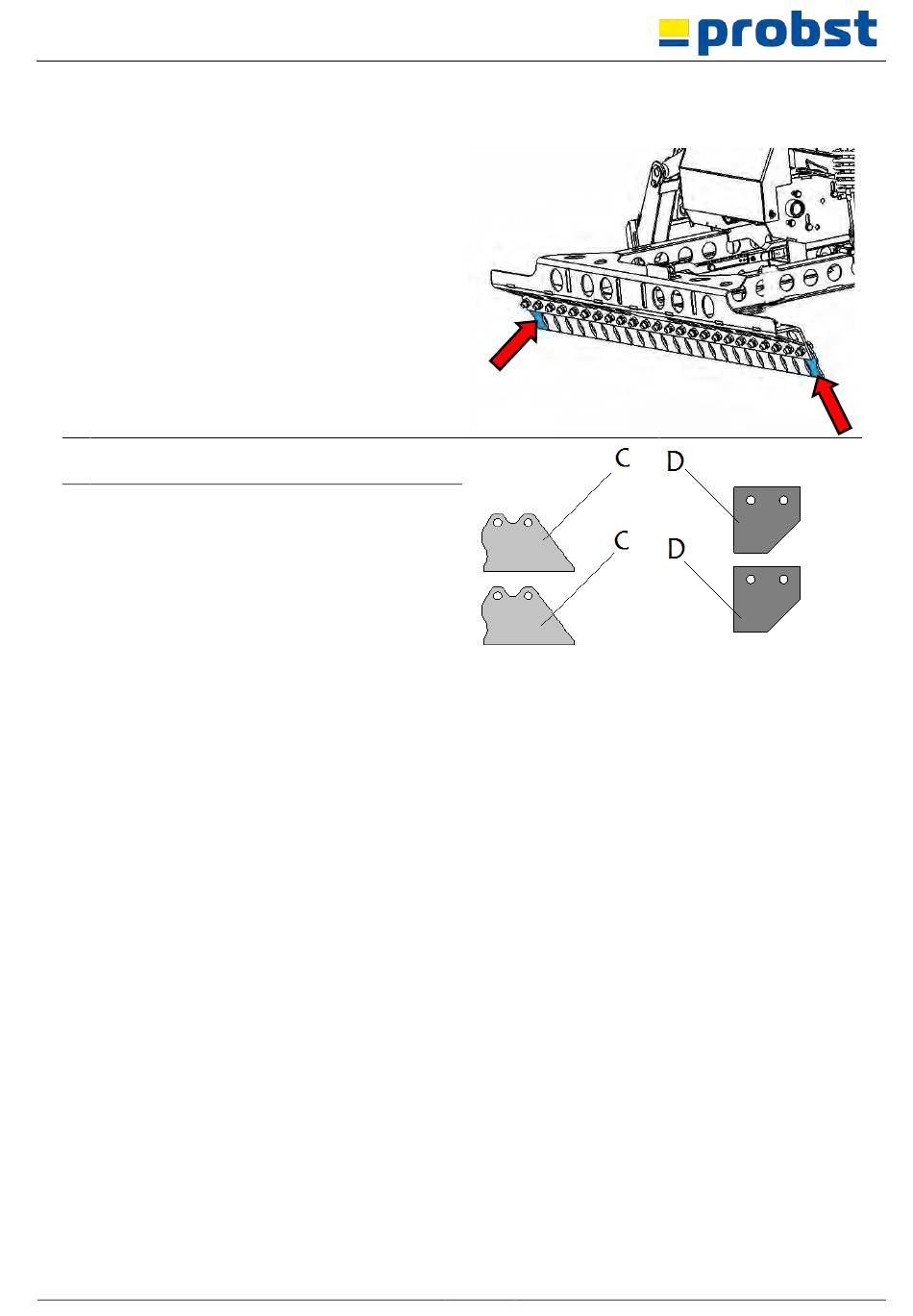

Grund: da oftmals die jeweils außen liegenden
Feder-Stahllamellen (Bild 21.1) beim Greifvorgang an
der Steinlage außen etwas überstehen und somit das
Anlegen an eine bereits verlegte Steinlage eventuell
erschweren.
Hierzu werden je nach Situation jeweils die beiden
äußeren Feder-Stahllamellen (an der Planum und
sowohl an der Maschinenseite der Hauptspannweite)
durch die entsprechenden Zubehör Feder-
Stahllamellen ersetzt (Bild 21.2).
C Federstahl-Lamellen zur Verbreiterung der
Backenbreite an der Hauptspannung (34010100)
D Federstahl-Lamellen zur Reduzierung der
Backenbreite an der Hauptspannung (34010016)
51400034
Bild 21.1
26 / 43
Bild 21.2
DE
