Installation
4.2

Hydraulischer Anbau

Zum Anschluss der HVZ-ECO an das Trägergerät werden zwei voneinander getrennte Hydrauliksteuerkreise
benötigt.

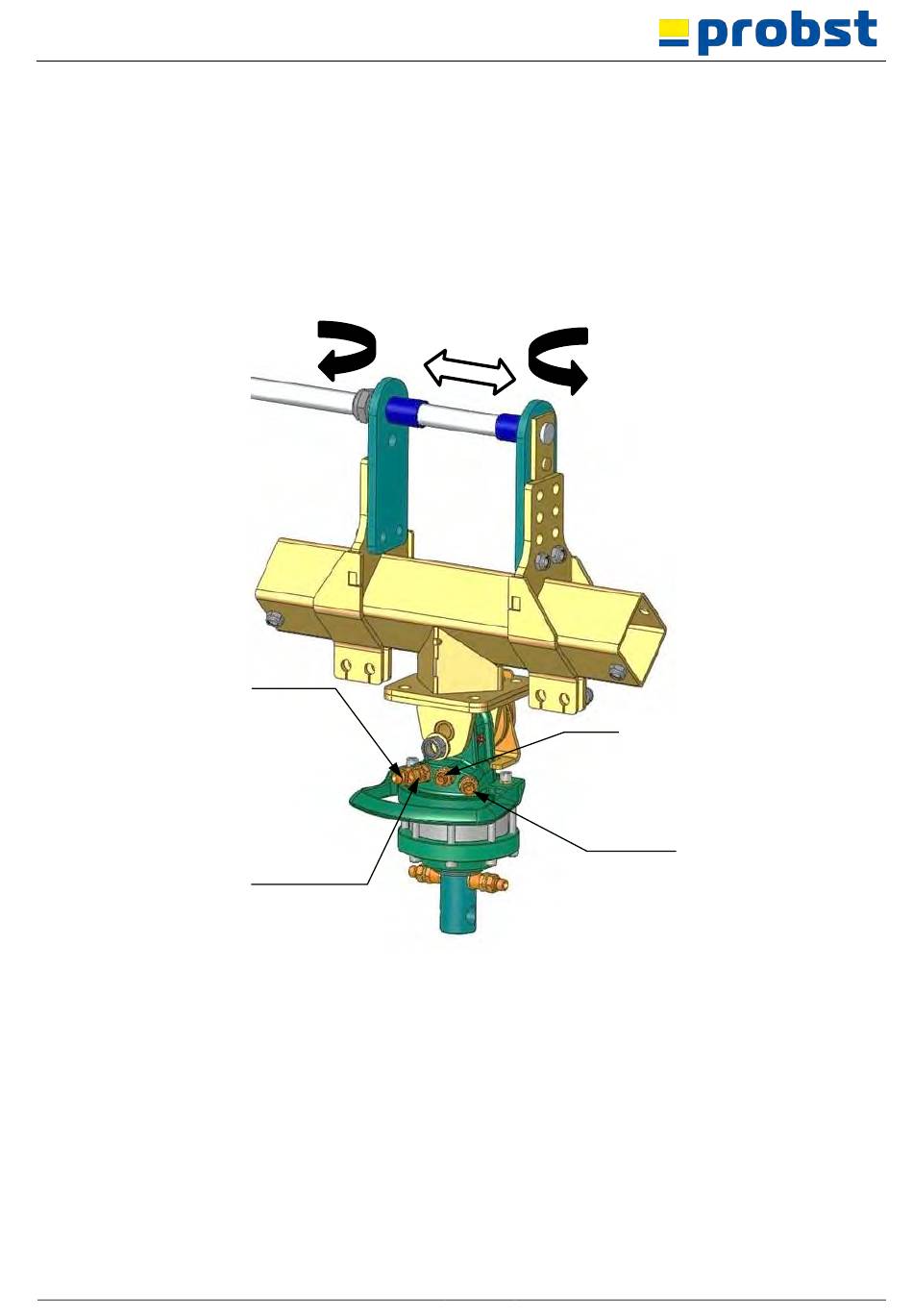

Der Anschluss der Hydraulikschläuche erfolgt am hydraulischen Drehkopf.
Durch Lösen der beiden Arretierungsschrauben kann die Öffnungsweite zwischen der Steckbolzenaufnahme, bei
Bedarf verändert werden (). Hierzu beide Steckbolzenaufnahmen herausnehmen, um 180° verdrehen (siehe
Pfeile), wieder einführen und mit Arretierungsschraube wieder sichern.
Anschluss für
Drehkopfbewegung
nach rechts
Anschluss für
Drehkopfbewegung
nach links
51400034 16 / 43
Anschluss GELB für
Klammerbewegung
„öffnen"
Anschluss ROT für
Klammerbewegung
„schließen"
