5.6 Az oldalfeszítés beállítása
Az oldalfeszültséget az állítócsavar (az
oldalfeszültség mindkét oldalán) állításával lehet
beállítani (lásd: ) "Az oldalfeszültség").
Állítsa be az oldalfeszítést a kőréteg szélességéhez
egy dugókulccsal a készülék mindkét oldalán lévő
skálamatrica szerint Állítsa be az oldalfeszítést a jobb
és bal oldalon ugyanarra az értékre (lásd 26. + 27.
ábra).
Zárja be ismét az elforgatási zárat, hogy a
beállítócsavart elfordulás ellen biztosítsa (lásd a 25.
ábrát).
Állítsa be az oldalfeszültség magasságát a
téglaréteg közepére. Nyissa ki az oldalsó
feszítőt.
Távolítsa el az oldalsó feszítő anyáját és
csavarjait.
(). Tartsa az oldalsó feszítőt úgy, hogy ne
essen le.
Kézsérülés veszélye!
51400034
Az állítócsavar beállításához először felfelé kell
hajtani az elforgásgátlót.

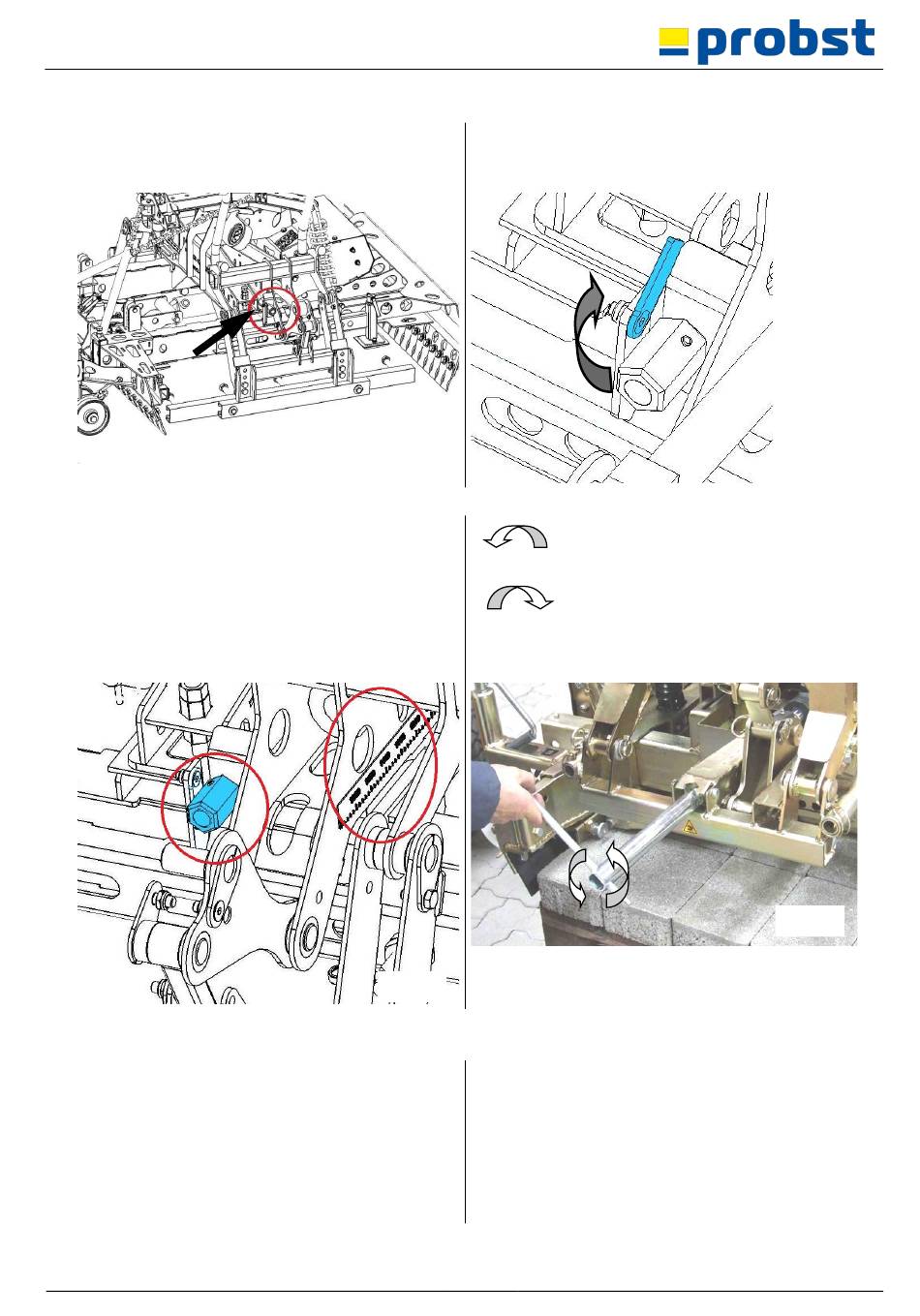

Bild 24
Bild 26
Állítsa az oldalfeszítést a megfelelő pozícióba
().
Helyezze be ismét mindkét csavart, és rögzítse
őket anyákkal.
Zárja be az oldalfeszítőt, és ellenőrizze, hogy az
oldalfeszítő körülbelül a kőréteg közepén van-e.
28 / 44
= Az oldalfeszültség növelése
= Az oldalfeszültség csökkentése
Bild 25
Bild 27
