Sensoreingänge / DAC-Stromausgänge 4 – 20 mA / Impulsausgänge

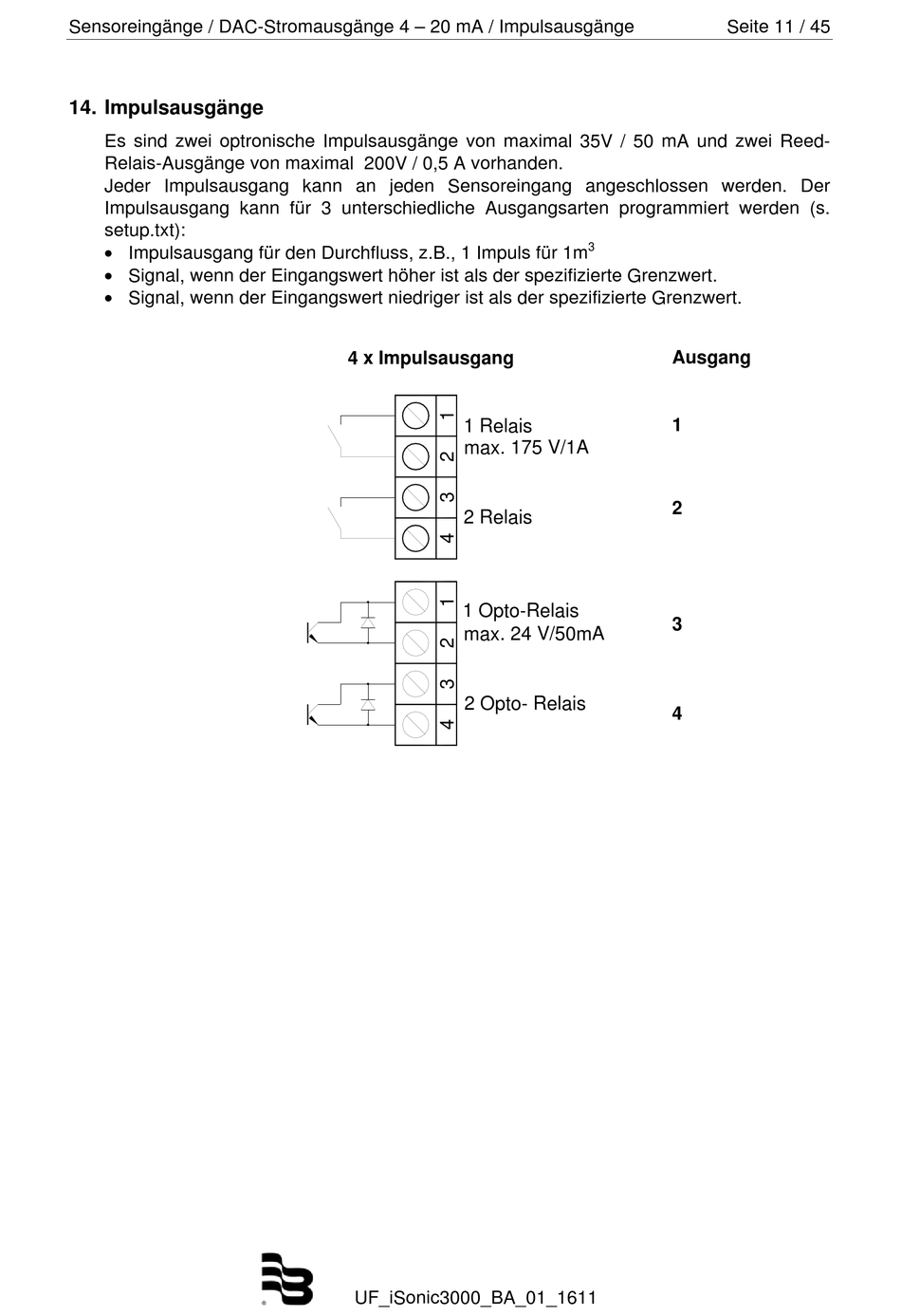

14. Impulsausgänge
Es sind zwei optronische Impulsausgänge von maximal 35V / 50 mA und zwei Reed-
Relais-Ausgänge von maximal 200V / 0,5 A vorhanden.
Jeder Impulsausgang kann an jeden Sensoreingang angeschlossen werden. Der
Impulsausgang kann für 3 unterschiedliche Ausgangsarten programmiert werden (s.
setup.txt):
Impulsausgang für den Durchfluss, z.B., 1 Impuls für 1m
Signal, wenn der Eingangswert höher ist als der spezifizierte Grenzwert.
Signal, wenn der Eingangswert niedriger ist als der spezifizierte Grenzwert.
4 x Impulsausgang
1 Relais
max. 175 V/1A
2 Relais
1 Opto-Relais
max. 24 V/50mA
2 Opto- Relais
UF_iSonic3000_BA_01_1611
Seite 11 / 45
3
Ausgang
1
2
3
4
