Schematische Darstellung / Prozessoreinheit / Interner Flashspeicher

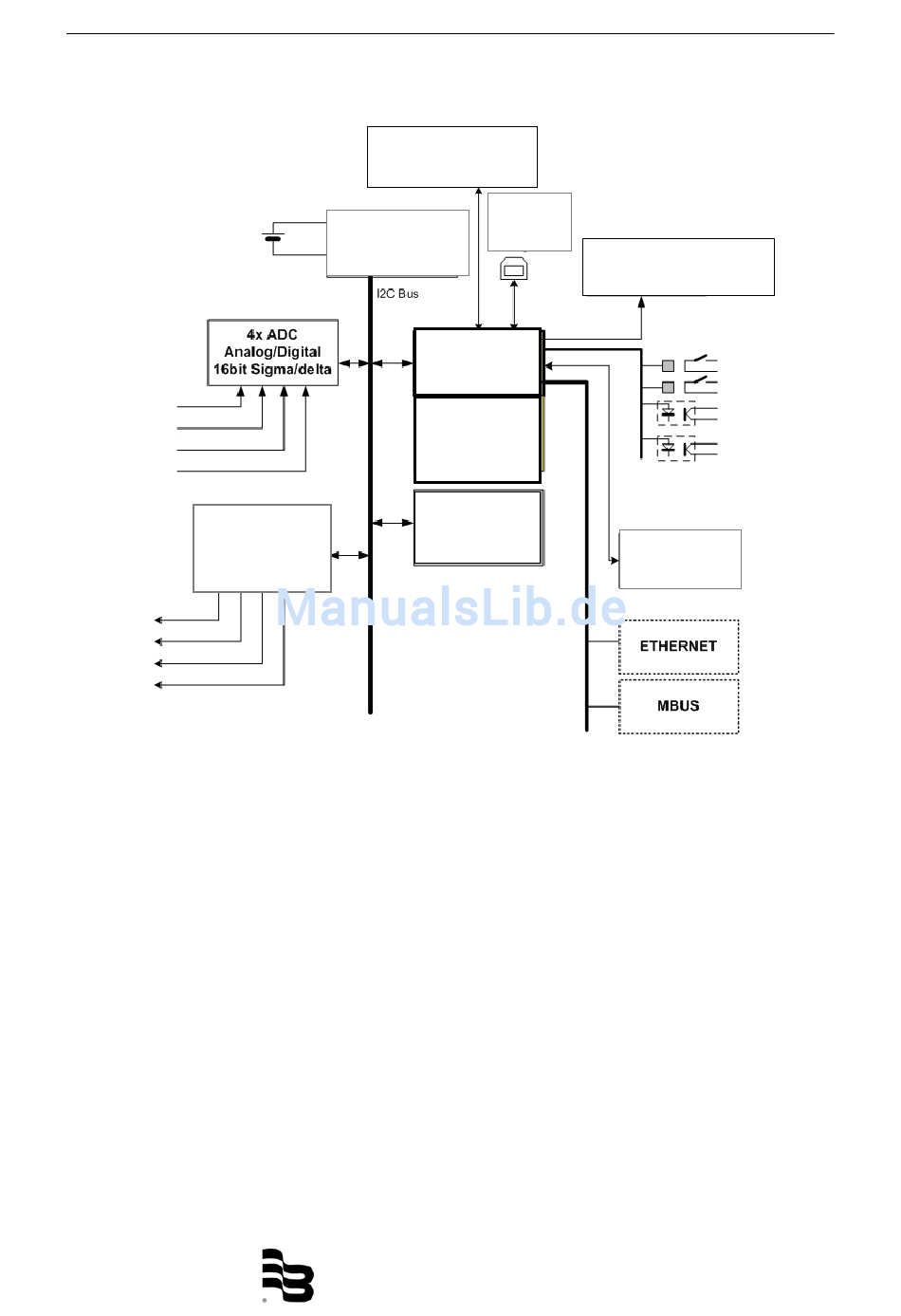

4. Schematische Darstellung
Sicherungs-batterie
CR2430
4 analoge
Sensor-
eingänge
4-20 mA
AUSGANG
Digital – Analog
12bit 4-20 mA
4 analog
Ausgänge
4-20 mA
5. Prozessoreinheit
Das Modell iSonic 3000 verfügt über eine integrierte 32-Bit-Prozessoreinheit mit einer
64-Bit-Gleitpunkt-Berechnungsfunktion, einem 32-kBit-RAM-Speicher und mit einem
256kB-Flashspeicher.
Die iSonic 3000-Firmware kann über ein USB-Kabel mithilfe der PC-Software FLIP
aktualisiert werden. Im Flashspeicher sind die Firmware, die Einstellungen, die
Durchflusstabellen sowie die QTABS-Sprachabfolgen gespeichert. Die Prozessoreinheit
befindet sich auf einer austauschbaren Leiterplatte. Somit ist eine einfache Firmware-
aktualisierung gewährleistet.
6. Interner Flashspeicher
Im internen Flashspeicher sind die folgenden Daten gespeichert:
• alle Einstellwerte und Umrechnungswerte von der Stromstärke bis zu den
Eingangskanälen;
• die QTAB-Durchflusstabellen, die zur Berechnung der Durchflussmengen benötigt
werden;
• alle vom LCD-Display anzuzeigenden Sprachabfolgen
Alle o.a. Datenarten können vom Anwender von der internen SD-Karte mithilfe des
iSonic 3000 LCD-Menüs auf den Flashspeicher geladen werden.
Falls die im Flashspeicher enthaltenen Daten zerstört oder unbrauchbar sein sollten,
erfolgt eine automatische Datenaktualisierung über die SD-Karte.
LCD 4 x 20 Zeichen
3 Tasten
RTC
Echtzeituhr
Kalender
4x DAU
UF_iSonic3000_BA_01_1611
USB
Massen-
speicher
32-Bit Prozessor
Einheit
64bit-Rechen-
funktion
Interner FLASH
Speicher für
Einstellungen,
QTABs,
Sprachabfolgen
Leistungsstarker
FRAM memory
Leistungsstarker
FRAM-Speicher für
High
FRAM-Speicher für
Gesamtmengen
endurance for
Gesamtmengen
TOTALS
Seite 7 / 45
Integrierte 4GB-SD-Karte
Ausgänge
2x REED
2x OPTO
®
ModBus
RS485 422
Schnittstelle
OPTIONALE
