1 Start-Display
2 Ladekontrolle (LED)
3 Zeigerinstrument zur Überwachung der
Stromversorgung und der Lichtschrankenein-
stellung
4 Papieraufwickler
5 Laufzeit-Display
6 Ziel-Display (in einzelnen Programmen
wird auch die Zeit angezeigt).
7 Infodisplay
8 Ziel-Tastatur:
STOP
Stopimpuls per Hand
CLEAR
Stopimpuls löschen
BLOCK
Stopimpuls ungültig (solange die
Taste gedrückt wird)
INPUT
Stopzeiten manipulieren
ENTER
Eingabe bestätigen (hinaufzählen
der Startnummer)
0 bis 9
Ziffernblock zum Eingeben der
Startnummer des Läufers im Ziel
9 Funktions-Tastatur:
YES
Ja-Taste zum Bestätigen
NO
Nein-Taste zum Weiterschalten
PRINT
Drucker ein- und ausschalten
PRINT
Pufferbetrieb ein-
oder ausschalten
0+ PRINT Drucker ein- oder ausschalten
TEST
Gerätetest wird im Infodisplay (7)
angezeigt
Taste zum Vorwärtsblättern im
Menü
Taste zum Zurückblättern im Menü
Taste für Sonderfunktionen
CLASS
Taste für Classement
MEMO
Zielspeicher, wenn mehrere Läufer
gleichzeitig ins Ziel kommen. Die
Zeiten werden abgespeichert und
die Startnummer kann nachträglich
eingegeben werden.
MENU
Diese Taste muss immer in
Kombination mit einer anderen
Taste gedrückt werden. Die Menüs
der Tastenfunktionen werden
angewählt.
Mit ALT und MENU gelangt man ins
Hauptmenü.
0
Diese Taste muss immer in
Kombination mit einer anderen
Tasten gedrückt werden
�
Funktionstaste 1
�
Funktionstaste 2
§1
Funktionstaste 3
IB
Funktionstaste 4
Version: 10-09-02

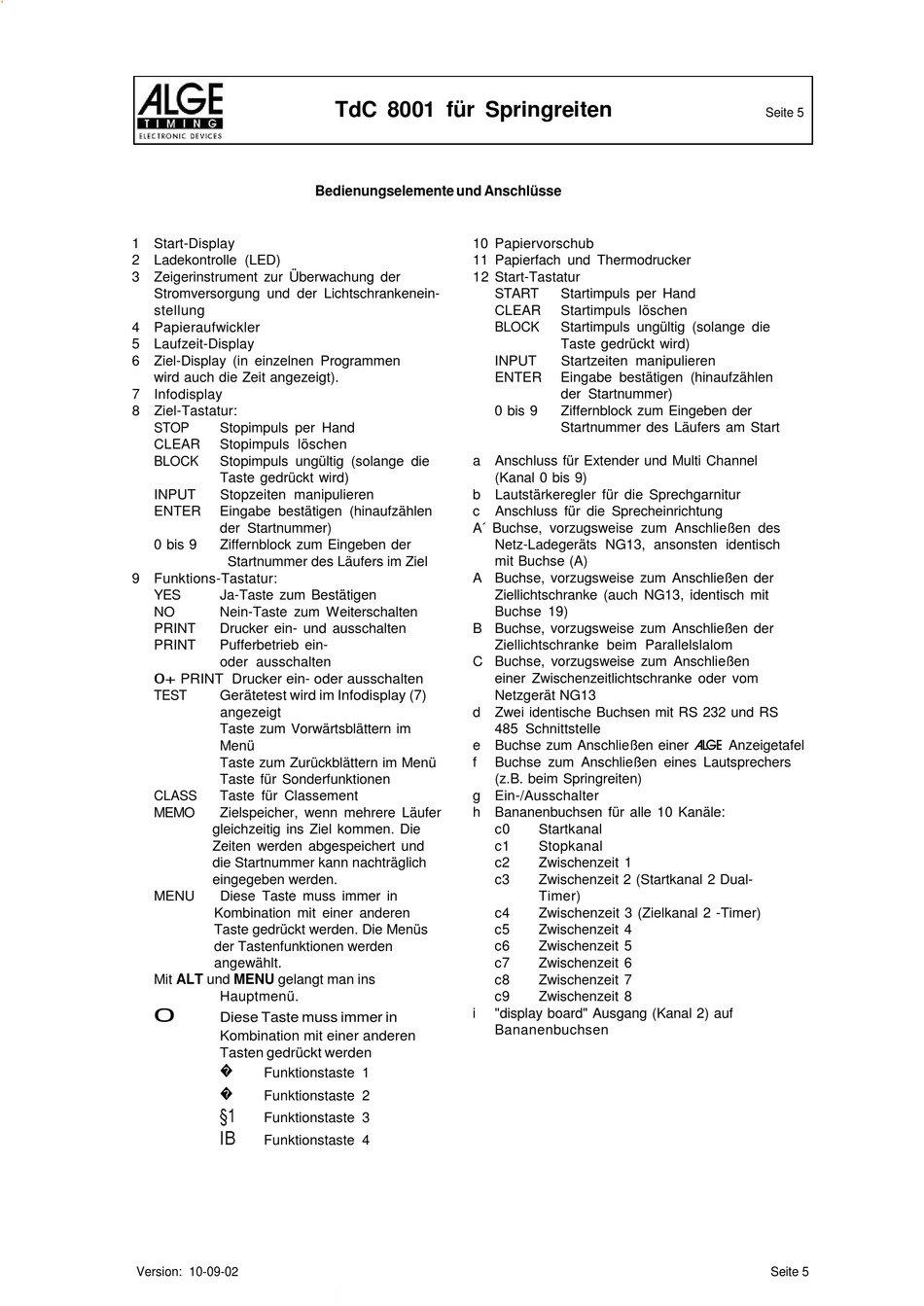

TdC 8001 für Springreiten
Bedienungselemente und Anschlüsse
10 Papiervorschub
11 Papierfach und Thermodrucker
12 Start-Tastatur
a Anschluss für Extender und Multi Channel
b Lautstärkeregler für die Sprechgarnitur
c
A´ Buchse, vorzugsweise zum Anschließen des
A Buchse, vorzugsweise zum Anschließen der
B Buchse, vorzugsweise zum Anschließen der
C Buchse, vorzugsweise zum Anschließen
d Zwei identische Buchsen mit RS 232 und RS
e Buchse zum Anschließen einer ALGE Anzeigetafel
f
g Ein-/Ausschalter
h Bananenbuchsen für alle 10 Kanäle:
i
START
Startimpuls per Hand
CLEAR
Startimpuls löschen
BLOCK
Startimpuls ungültig (solange die
Taste gedrückt wird)
INPUT
Startzeiten manipulieren
ENTER
Eingabe bestätigen (hinaufzählen
der Startnummer)
0 bis 9
Ziffernblock zum Eingeben der
Startnummer des Läufers am Start
(Kanal 0 bis 9)
Anschluss für die Sprecheinrichtung
Netz-Ladegeräts NG13, ansonsten identisch
mit Buchse (A)
Ziellichtschranke (auch NG13, identisch mit
Buchse 19)
Ziellichtschranke beim Parallelslalom
einer Zwischenzeitlichtschranke oder vom
Netzgerät NG13
485 Schnittstelle
Buchse zum Anschließen eines Lautsprechers
(z.B. beim Springreiten)
c0
Startkanal
c1
Stopkanal
c2
Zwischenzeit 1
c3
Zwischenzeit 2 (Startkanal 2 Dual-
Timer)
c4
Zwischenzeit 3 (Zielkanal 2 -Timer)
c5
Zwischenzeit 4
c6
Zwischenzeit 5
c7
Zwischenzeit 6
c8
Zwischenzeit 7
c9
Zwischenzeit 8
"display board" Ausgang (Kanal 2) auf
Bananenbuchsen
Seite 5
Seite 5
