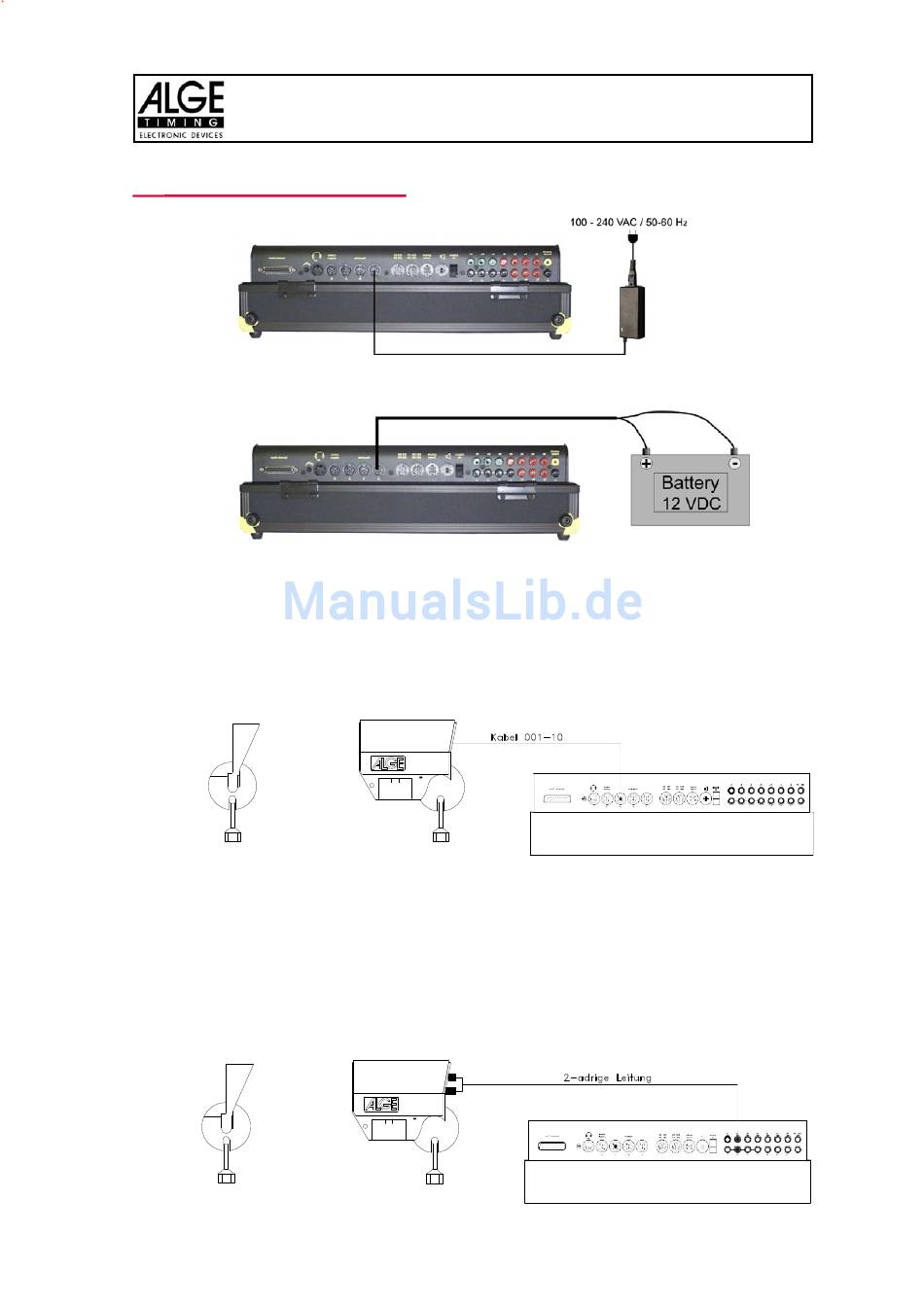

2.3.Anschluß der Zusatzgeräte:
o Netz-Ladegerät PS12:
ACHTUNG! Zum Aufladen der Akkus muss der TdC8000 eingeschaltet werden!
o Externe 12 Volt Batterie:
o
Lichtschranke RLS1n:
-
Lichtschranke mit Stromversorgung vom Zeitmessgerät:
Beim Betrieb mit einer Start oder Ziellichtschranke sollte man die Lichtschranke an der
Buchse (A´) oder (A) anschließen. Für die Startlichtschranke wird das Kabel 002-xx und für
die Ziellichtschranke 001-xx verwendet. Wird für das Stechen eine zweite Ziellichtschranke
verwendet,muss für diese ebenfalls das Kabel 001-xx verwendet werden. Für den Anschluss
des dritten Kabels wird der Adapter 018--5 benötigt.
-
Lichtschranke mit Batterie (2-adriges Kabel):
Jeder beliebige Kanal (Start = c0, Ziel = c1) kann über die Bananenbuchse angeschlossen
werden. Bei dieser Verkabelung muss die Lichtschranke intern gespeist werden (Batterie in
Lichtschranke).
An der Lichtschranke RLS1n wird das 2-adrige Kabel angesteckt. Für einen Startimpuls
muss mandieses beim TdC 8001 bei c0 (grüne Buchse) und bei einer beliebigen schwar-
zen Bananenbuchse , für einen Zielimpuls bei c2 (rote Buchse) und bei einer beliebigen
schwarzen Bananenbuchse anstecken.
Skizze siehe nächste Seite!
Version: 10-09-02
TdC 8001 für Springreiten
Seite 13
