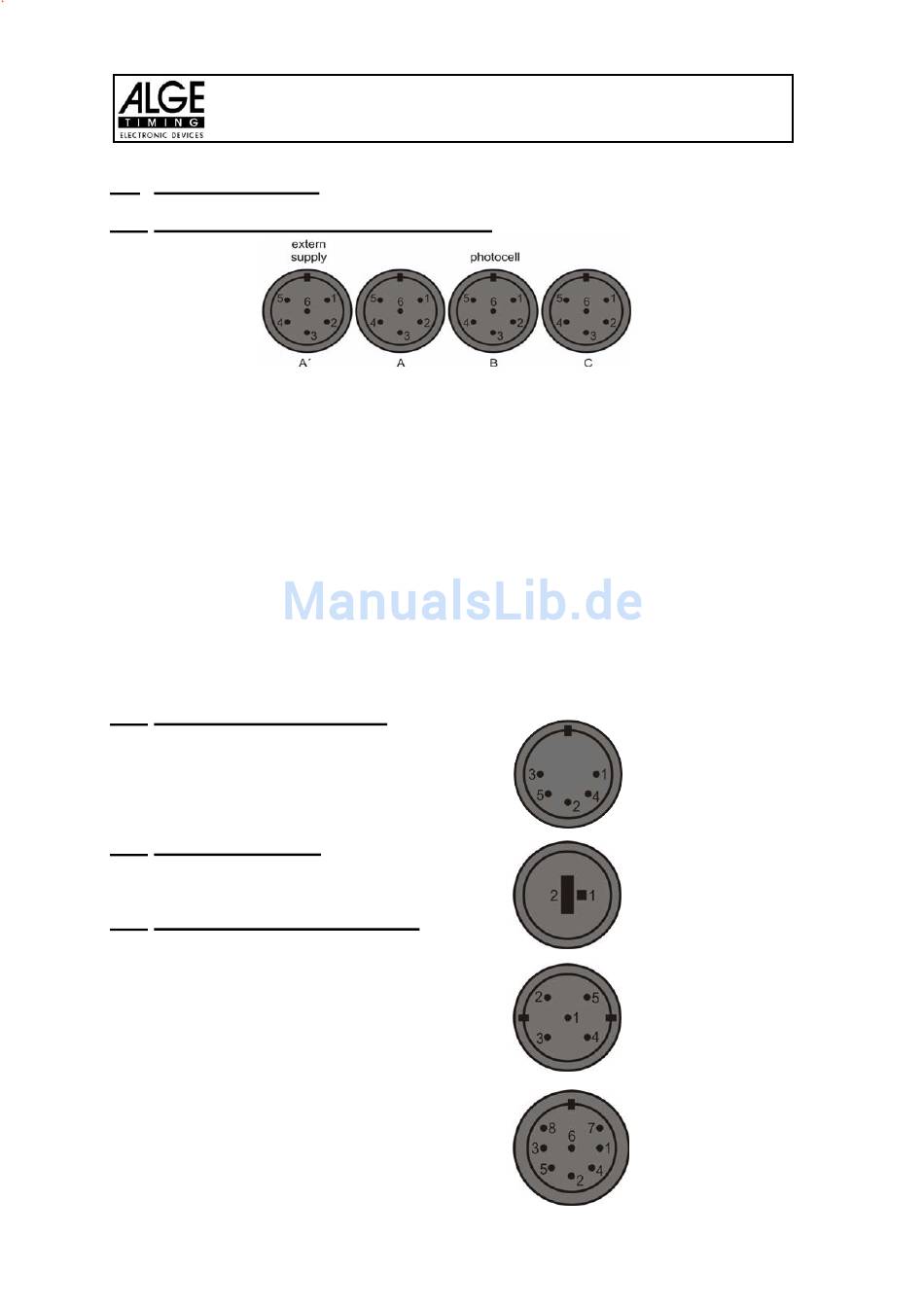

7.1. Anschluss-System

7.1.1. Lichtschrankenbuchsen und externe Speisung

Buchse A und A´ (20 und 19):
1 Eingang Kanal 0 (Start)
2 Eingang Kanal 1 (Stop)
3 Gemeinsame Masse
4 Eingang externe Speisung (6 bis 15 VDC)
5 Ausgang +5 VDC stabilisiert
6 Eingang Kanal 2 (Zwischenzeit)
Buchse C (C):
1 Eingang Kanal 6 (Start)
2 Eingang Kanal 7 (Stop)
3 Gemeinsame Masse
4 Eingang externe Speisung (6 bis 15 VDC)
5 Ausgang +5 VDC stabilisiert
6 Eingang Kanal 8 (Zwischenzeit)
7.1.2. Anschluss für Sprechgarnitur (c)
1 Sprechgarnitur Mikrofon
2 Gemeinsame Masse
3 Sprechgarnitur Kopfhörer
4 Gemeinsame Masse
5 Eingang Kanal 9

7.1.3. Lautsprecherbuchse (f)

1 Lautsprechersignal
2 Gemeinsame Masse
7.1.4. Display Board - Großanzeigetafel (e)
TdC 8001 verkauft vor 2008:
1 Gemeinsame Masse
2 Ausgang Speisung (6 bis 15 VDC)
3 Ausgang Datenkanal 1
4 Ausgang Speisung (6 bis 15 VDC)
5 Ausgang Datenkanal 1 oder 2
TdC 8001 verkauft ab 2008:
1 Ausgang Datenkanal 1oder 2
2 Gemeinsamme Masse
3 Leer
4 Leer
5 Leer
6 Leer
7 Ausgang Speisung (6 bis 15 VDC)
Version: 10-09-02
TdC 8001 für Springreiten
A A´
Buchse B (B):
1
2
3
4
5
6
B C
Eingang Kanal 3 (Start)
Eingang Kanal 4 (Stop)
Gemeinsame Masse
Eingang externe Speisung (6 bis 15 VDC)
Ausgang +5 VDC stabilisiert
Eingang Kanal 5 (Zwischenzeit)
