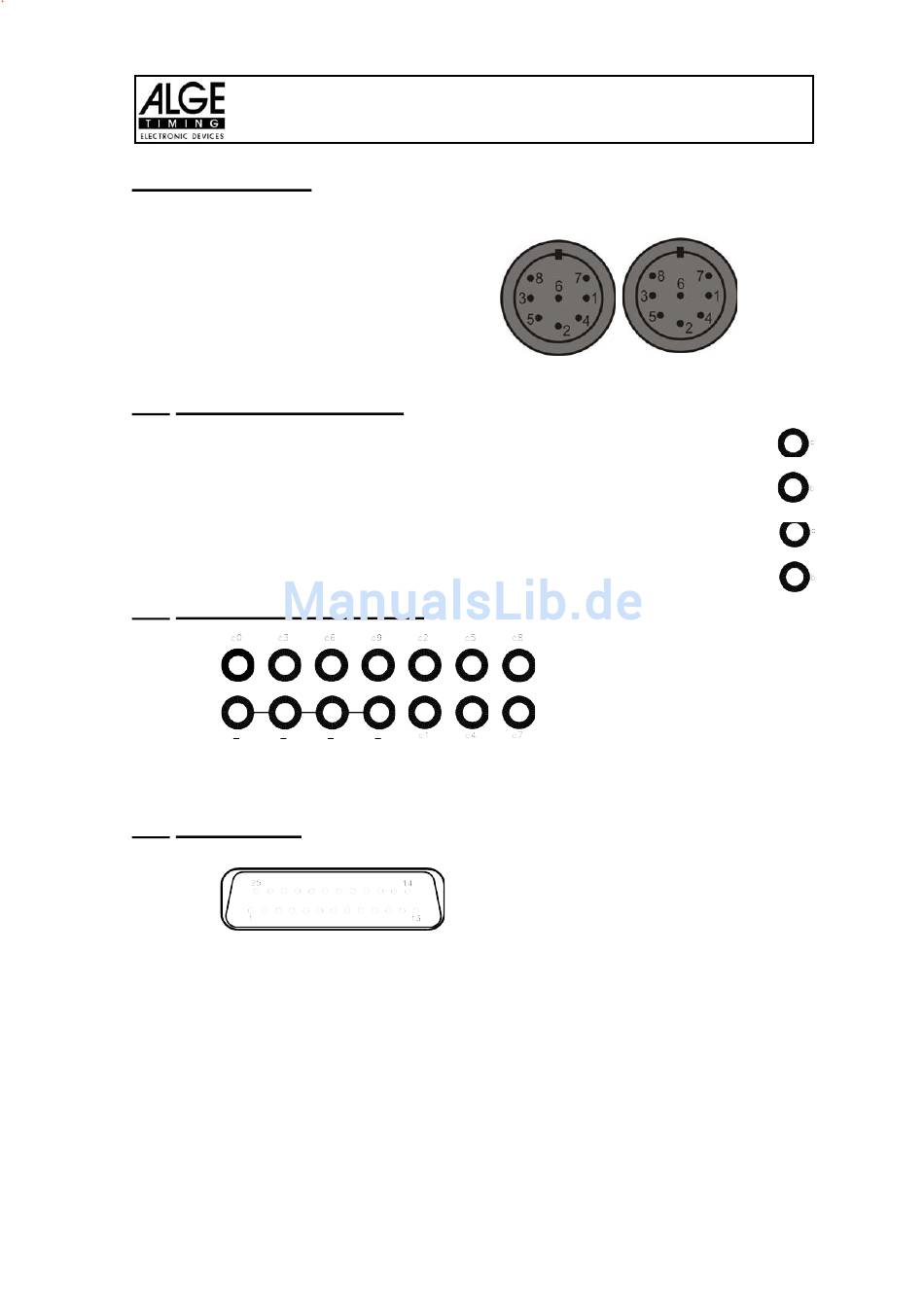

7.1.5. RS 232 / RS 485 (d)

1 RS 232, Daten TXD (Senden)
2 RS 232, Gemeinsame Masse
3 RS 232, Daten RXD (Empfangen)
4 RS 232, Steuerleitung CTS
5 RS 232, Steuerleitung RTS
6 RS 485, Leitung a
7 RS 232, Ausgang externe Speisung
8 RS 485, Leitung b

7.1.6. Display Board - Anzeigetafel (i)

TdC 8001 verkauft vor 2008:
Anzeigetafel Schnittstelle mit Datenausgang Kanal 1 oder 2 (gelbe oder weisse Buchse)
und Masse (schwarze oder blaue Buchse). Der Kanal kann im Menü eingestellt werden.
TdC 8001 verkauft ab 2008:
Anzeigetafel Schnittstelle mit Datenausgang Kanal 1 (gelbe Buchse) und
Masse (schwarze Buchse).

7.1.7. Bananenbuchsen Kanal 0 bis 9 (h)

Alle Kanäle können über die Bananenbuchsen angeschossen werden. Für die 9 Kanäle (grün und rot)
stehen vier Masseanschlüsse (schwarz) zur Verfügung.

7.1.8. Multi Channel (a)

1 Kanal 9
2 Kanal 0 (Start)
3 Kanal 2
4 Kanal 3
5 Kanal 7
6 Ausgangsdaten, wie Kanal 2 von
"display board" (e)
7 RS 485 B
8 RS 485 A
9 Clock A
10 Clock B
11 Leer
12 Gemeinsame Masse
Version: 10-09-02
TdC 8001 für Springreiten
13 Ausgang +5 VDC stabilisiert
14 Kanal 1
15 Kanal 5
16 Kanal 8
17 Kanal 6
18 Kanal 4
19 Leer
20 Leer
21 Leer
22 Leer
23 Ausgang externe Speisung (5,3 bis 14,3 VDC)
24 Gemeinsame Masse
25 Externe Speisung (6 bis 15 VDC)
