2.1.Stromversorgung:
Im TdC 8001 ist ein Akku-Pack eingebaut. Das Akku-Pack besteht aus sechs verschweißten NiCd-
Zellen.
Das Akku-Pack im TdC 8000 wird mit dem ALGE Netzgerät NG13 oder einer 12 Volt Autobatterie
geladen. Die Ladespannung muss zwischen 11 und 16 Volt betragen und der TdC 8001 muss einge-
schaltet sein.

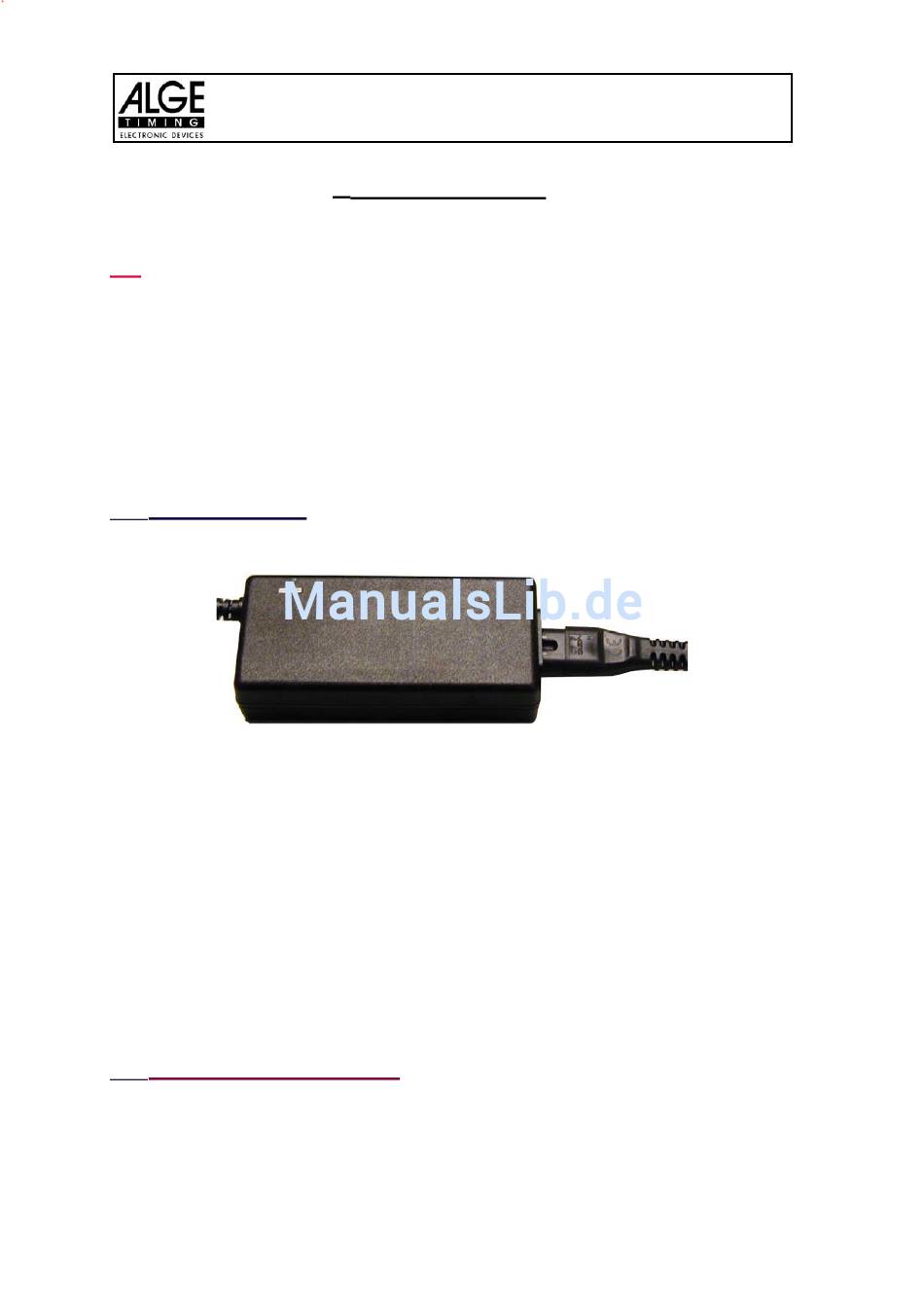

2.1.1. Netz-Ladegerät PS12:
Mit dem Netz-Ladegerät PS12 kann man den TdC 8001 direkt vom Netz (100-240VAC/50-60Hz)
laden.
-
PS12 am Netz (100-240VAC/50-60Hz) anschließen.
-
PS12 bei der Buchse „extern supply" (A´) oder „photocell" (20, 21 oder 22) anschließen.
-
TdC 8001 einschalten (Ein-/Ausschalter 26).
-
Rote LED (2) muss leuchten.
o
Der TdC 8001 muss während des Ladens eingeschaltet sein, damit die interne Ladeelektronik
aktiviert ist.
o
Während des normalen Zeitmessbetriebes kann man den TdC 8001 auch laden.
o Die Ladedauer mit dem PS12 beträgt ca. 12 Stunden.
o
Die Ladespannung vom PS12 beträgt ca. 12 Volt.
o
Das PS12 muss mit einer Spannung zwischen 100 und 240 V Wechselstrom betrieben werden.
Wichtig:
Bei ausgeschaltetem TdC 8001 wird der Akkupack nicht geladen!
2.1.2. Externbatterie (12 V Autobatterie):
Jede Batterie mit einer Spannung von 12 Volt und einer Leistung von mindestens 5 Ah kann zum
Laden und Speisen des TdC 8001 verwendet werden.
-
An Anschlusskabel 005-02 die Buchse „extern supply" (A´) des TdC 8001 anschließen.
-
Froschklemme mit der Beschriftung (+) am Pluspol der Batterie anklemmen
-
Froschklemme mit der Beschriftung (-) am Minuspol der Batterie anklemmen
-
Rote LED (2) am TdC 8001 muss leuchten
Version: 10-09-02
TdC 8001 für Springreiten
2.INBETRIEBNAHME
Seite 10
