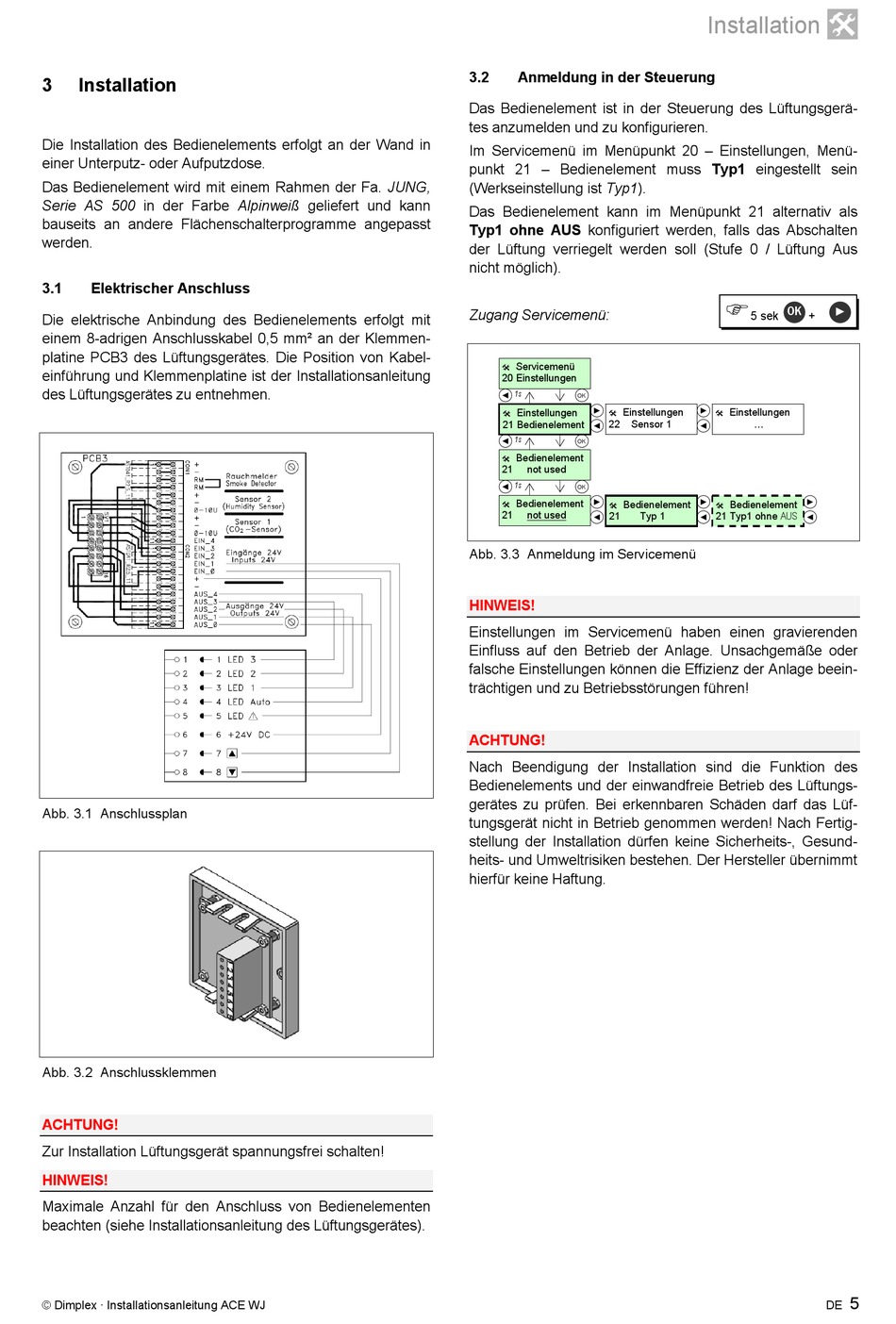

3
Installation
Die Installation des Bedienelements erfolgt an der Wand in
einer Unterputz- oder Aufputzdose.
Das Bedienelement wird mit einem Rahmen der Fa. JUNG,
Serie AS 500 in der Farbe Alpinweiß geliefert und kann
bauseits an andere Flächenschalterprogramme angepasst
werden.
3.1
Elektrischer Anschluss
Die elektrische Anbindung des Bedienelements erfolgt mit
einem 8-adrigen Anschlusskabel 0,5 mm² an der Klemmen-
platine PCB3 des Lüftungsgerätes. Die Position von Kabel-
einführung und Klemmenplatine ist der Installationsanleitung
des Lüftungsgerätes zu entnehmen.
Abb. 3.1 Anschlussplan
Abb. 3.2 Anschlussklemmen
ACHTUNG!
Zur Installation Lüftungsgerät spannungsfrei schalten!
HINWEIS!
Maximale Anzahl für den Anschluss von Bedienelementen
beachten (siehe Installationsanleitung des Lüftungsgerätes).
© Dimplex · Installationsanleitung ACE WJ
3.2
Anmeldung in der Steuerung
Das Bedienelement ist in der Steuerung des Lüftungsgerä-
tes anzumelden und zu konfigurieren.
Im Servicemenü im Menüpunkt 20 – Einstellungen, Menü-
punkt 21 – Bedienelement muss Typ1 eingestellt sein
(Werkseinstellung ist Typ1).
Das Bedienelement kann im Menüpunkt 21 alternativ als
Typ1 ohne AUS konfiguriert werden, falls das Abschalten
der Lüftung verriegelt werden soll (Stufe 0 / Lüftung Aus
nicht möglich).
Zugang Servicemenü:
Servicemenü
20 Einstellungen
1s
◄
OK
►
Einstellungen
Einstellungen
21 Bedienelement
22
Sensor 1
◄
1s
◄
OK
Bedienelement
21
not used
1s
◄
OK
►
Bedienelement
Bedienelement
21
not used
21
◄
Abb. 3.3 Anmeldung im Servicemenü
HINWEIS!
Einstellungen im Servicemenü haben einen gravierenden
Einfluss auf den Betrieb der Anlage. Unsachgemäße oder
falsche Einstellungen können die Effizienz der Anlage beein-
trächtigen und zu Betriebsstörungen führen!
ACHTUNG!
Nach Beendigung der Installation sind die Funktion des
Bedienelements und der einwandfreie Betrieb des Lüftungs-
gerätes zu prüfen. Bei erkennbaren Schäden darf das Lüf-
tungsgerät nicht in Betrieb genommen werden! Nach Fertig-
stellung der Installation dürfen keine Sicherheits-, Gesund-
heits- und Umweltrisiken bestehen. Der Hersteller übernimmt
hierfür keine Haftung.
Installation
OK
5 sek
+
►
Einstellungen
...
◄
►
►
Bedienelement
Typ 1
21 Typ1 ohne AUS
◄
◄
►
5
