LEDs
LEDs der Gehäusefront

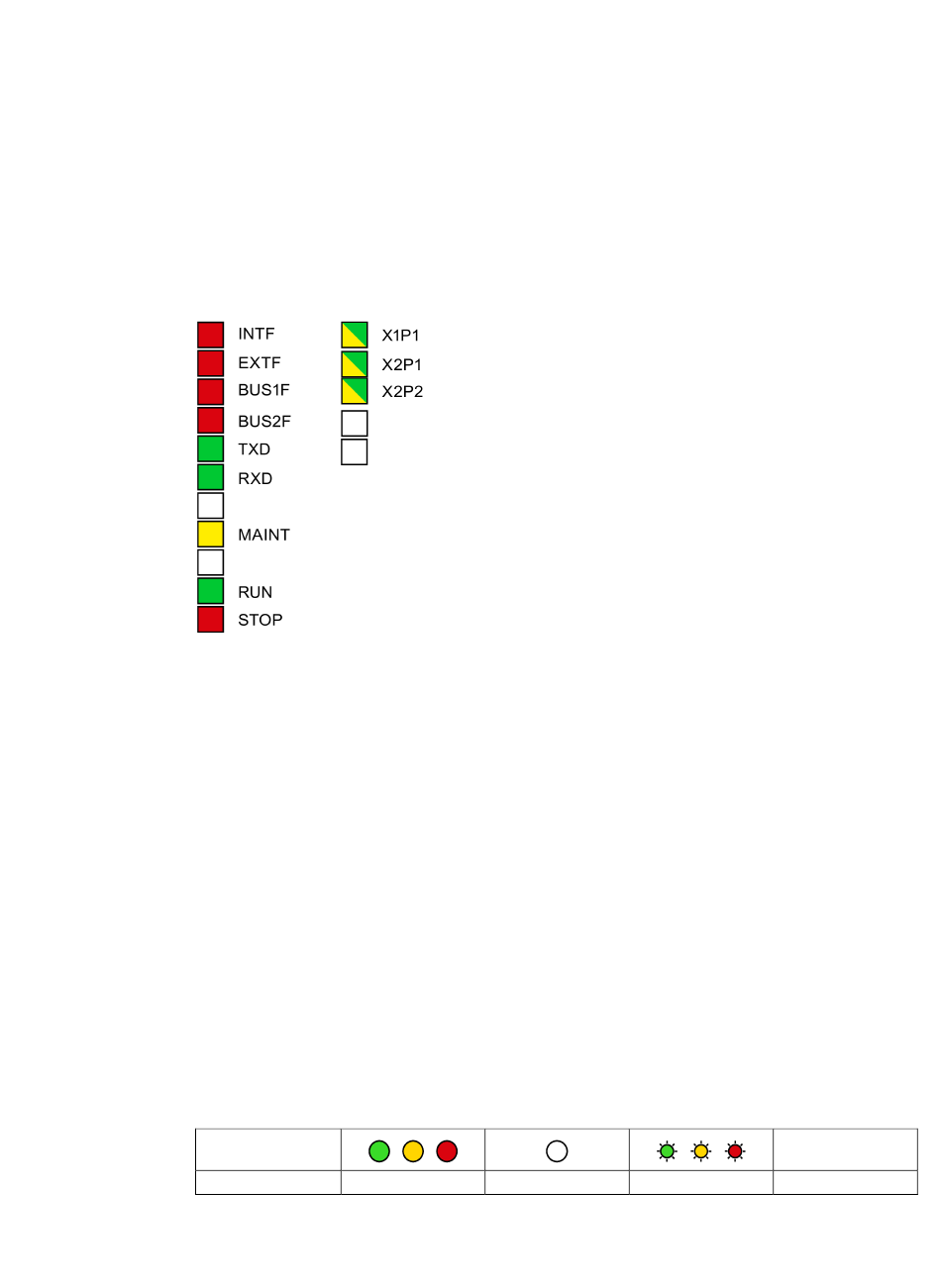

Folgende LEDs auf der Frontplatte zeigen des Betriebs- und Kommunikations-Zustand des CP
an:
Bild 4-1
Die LEDs haben folgende Bedeutung:
• INTF: Interner Fehler
• EXTF: Externer Fehler
• BUS1F: Busfehler Ethernet-Schnittstelle
• BUS2F: Busfehler RNA-Schnittstelle
• TXD: Telegrammverkehr (Senden) über Ethernet
• RXD: Telegrammverkehr (Empfangen) über Ethernet
• MAINT: Wartung erforderlich (Diagnosepuffer)
• RUN: Betriebszustand RUN
• STOP: Betriebszustand STOP
• X1 P1: Verbindungsstatus / Aktivität des Ethernet-Port der Ethernet-Schnittstelle
• X2P1, X2P2: Verbindungsstatus / Aktivität von Ethernet-Port 1, 2 der RNA-Schnittstelle
Unbeschriftete LEDs sind ohne Bedeutung (nur für Diagnosezwecke relevant).
Tabelle 4- 1
Symbol
Bedeutung
CP 442-1 RNA
Gerätehandbuch, 03/2022, C79000-G8900-C318-05
LEDs des CP 442-1 RNA
Legende: Bedeutung der LED-Symbole in den nachfolgenden Tabellen
EIN
AUS
blinkend
4
-
beliebig
33
