LEDs, Anschlüsse, Taster, CLP
2.1

LED-Anzeigen

Die LEDs auf der Frontseite zeigen die Baugruppenzustände des Moduls an.
Die LED-Symbole in der nachfolgenden Tabelle bedeuten folgende Zustände der LEDs:
LED-Symbol
LED-Zustand
* : Gelb blinkend bei grünem Ruhelicht

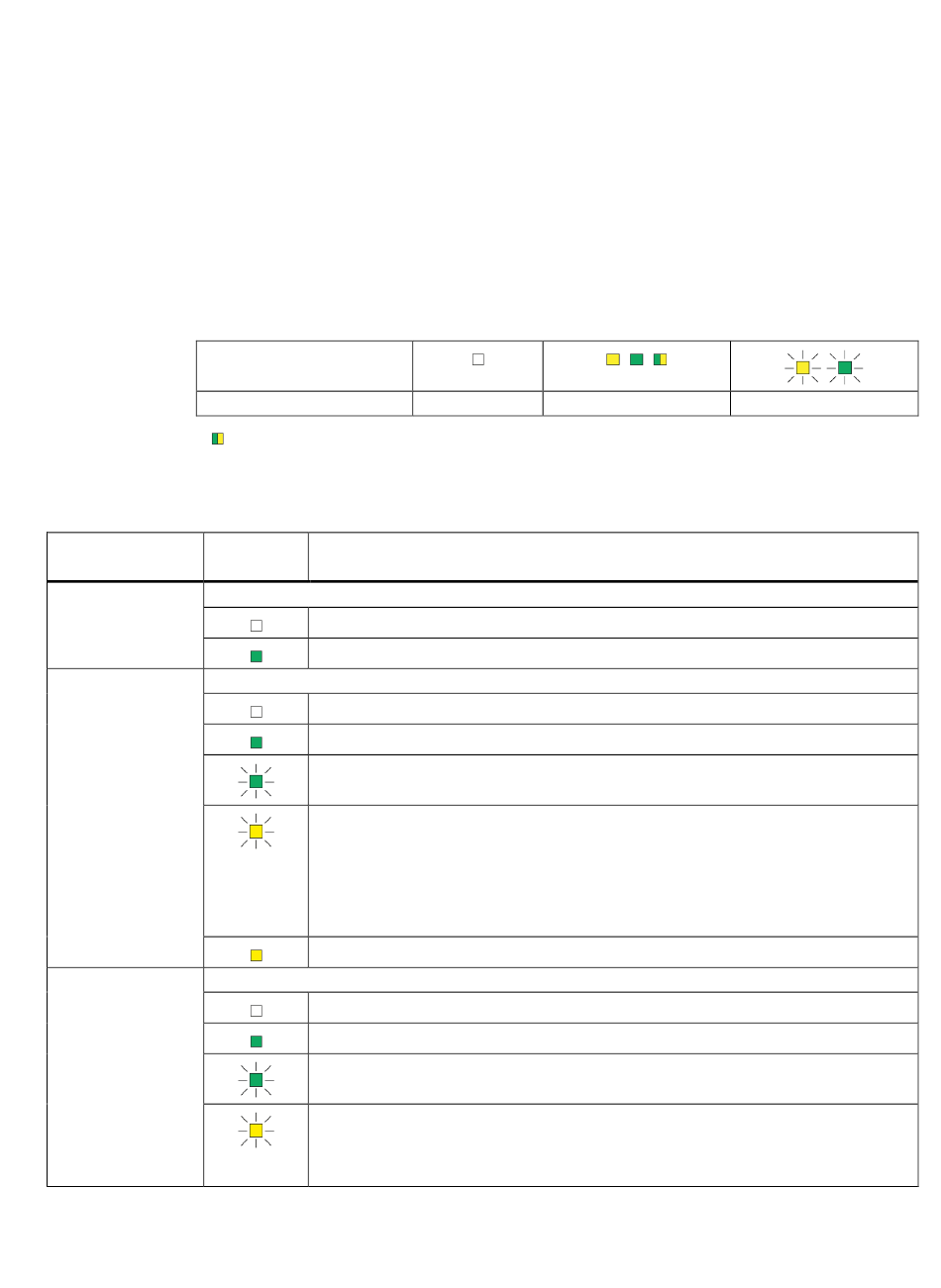

Bedeutung der LED-Anzeigen

LED-Bezeichnung LED-Bild
(Farben)
Power Spannungsversorgung
(Grün)
Device Connec- Verbindung mit Prozess-Stationen
tion
(Grün / gelb)
Cloud Connection Verbindung mit Cloud
(Grün / gelb)
SIMATIC CC7
Betriebsanleitung, 10/2020, C79000-G8900-C503-03
AUS
Bedeutung / Baugruppenzustand
Spannung AUS
Spannung EIN
Keine Verbindung mit projektierten Prozess-Stationen
Bestehende Verbindung mit allen projektierten Prozess-Stationen
Keine Verbindung mit mindestens einer projektierten Prozess-Station
Keine Kommunikation mit Prozess-Stationen. Mögliche Ursachen:
• Fehlerhafte Projektierung
• Stop der Kommunikation über:
WBM: "Instandhaltung > Kommunikation / Neustart"
–
CC716: Digitaleingang
–
Keine Prozess-Station projektiert
Keine Verbindung mit Cloud-Server
Bestehende Verbindung mit Cloud-Server
Verbindungsaufbau mit Cloud-Server
Keine Kommunikation mit Cloud-Server. Mögliche Ursachen:
• Fehlerhafte Projektierung
• Betriebsunterbrechung des Cloud-Servers
EIN (Ruhelicht) *
