Anwendung und Funktionen
1.3 Netztopologie mit Redundanz (PRP)
Ein PRP-Netz kann sowohl mit PRP-fähigen Endgeräten als auch mit Standard-Komponenten
aufgebaut werden. Folgende Geräte können eingesetzt werden:
• PRP-fähige Endgeräte (Double Attached Nodes PRP, Double Attached Node implementing
PRP, DANP), beispielsweise:
– CP 443-1 RNA
– PC mit SOFTNET-IE RNA
– PRP-fähige Schutzgeräte SIPROTEC
• Standardkomponenten (Singly Attached Nodes, SAN)
Standardkomponenten ohne PRP-Funktionalität können beispielsweise über
SCALANCE X-200RNA oder RuggedCom RS950G an ein PRP-Netz angeschlossen werden.
SANs können aber auch an ein PRP-Netz angeschlossen werden, ohne die PRP-
Funktionalität zu unterstützen.
Alle Geräte, welche in redundanten Netzen die PRP-Funktion nutzen sollen, müssen
Telegramme mit einer Länge von bis zu 1532 Byte (oversize frames) verarbeiten können.
Wenn diese Funktion nicht unterstützt wird, kann es zu Datenverlust kommen.
Konfigurationsbeispiel für ein PRP-Netz

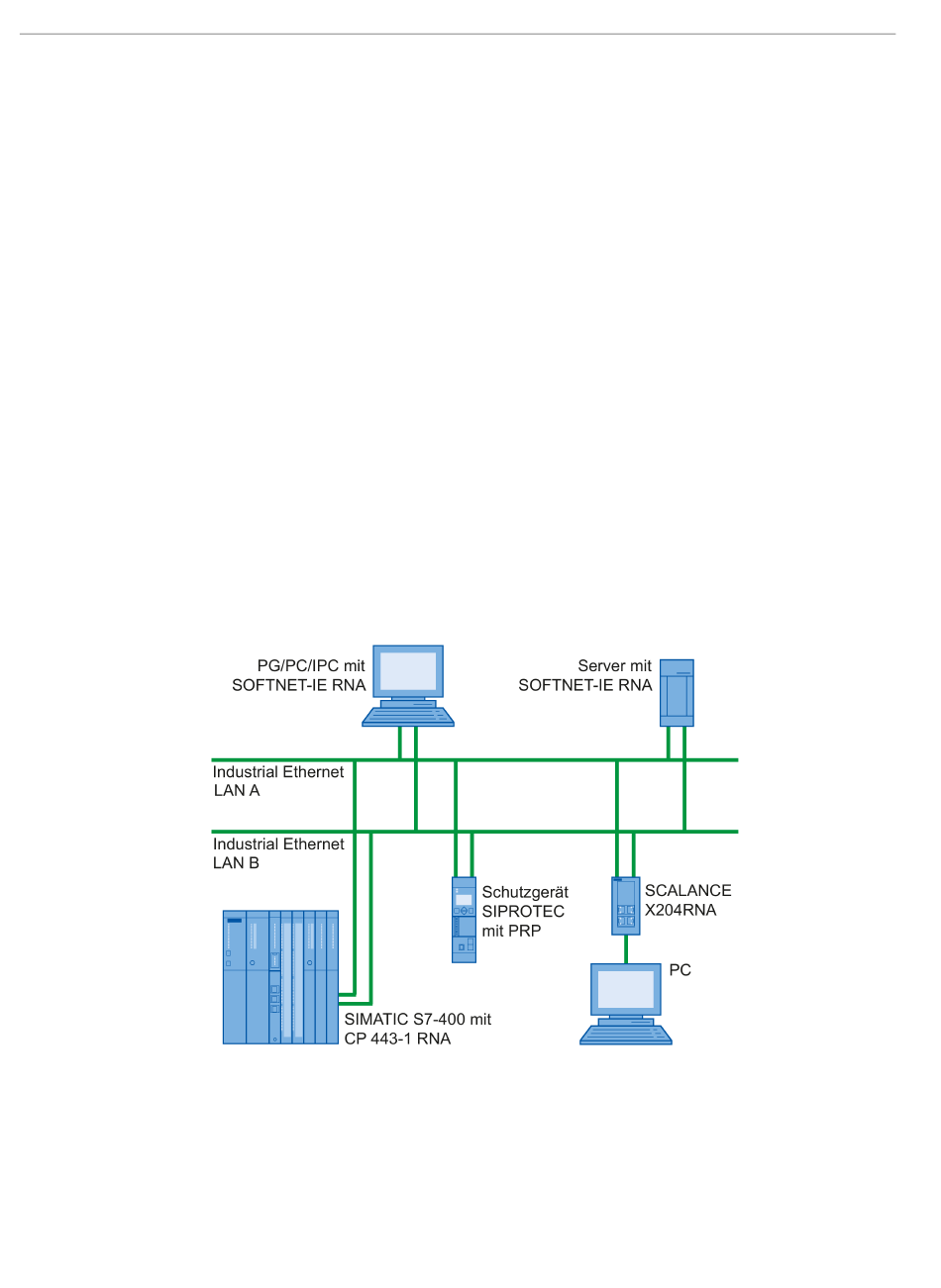

Die nachfolgende Abbildung zeigt Möglichkeiten zum Anschluss von Geräten in einer
Netztopologie, in welcher das Parallel Redundancy Protocol (PRP) genutzt wird.
Bild 1-2
18
Konfigurationsbeispiel für eine Netztopologie mit PRP
