VOR DER INBETRIEBNAHME

1. Überprüfen Sie die Netzspannung, bevor Sie
den Netzstecker anschließen. Wählen Sie die
Stromversorgung für die Audioanlage mit Sorgfalt,
vermeiden Sie vor allem die gemeinsame Nutzung
von Steckdosen mit der Lichtanlage.
2. Verlegen Sie die Audiokabel getrennt von Licht-
und Stromkabeln, benutzen Sie, wenn immer möglich,
symmetrische Verbindungen.
kreuzen Sie Ton- und Lichtkabel in einem Winkel von
90° zueinander, um Interferenzen möglichst gering
zu halten. Unsymmetrische Kabel sollten so kurz wie
möglich sein.
3. Überprüfen Sie Ihre Kabel regelmäßig und
beschriften Sie beide Enden, um sie leicht auseinander
halten zu können.
4. Machen Sie zuerst sämtliche Kabelverbindungen,
bevor Sie die Geräte der Audioanlage anschalten.
Ausnahme: Anschluss an den Rechner über FireWire
bei der ersten Installation. Lesen Sie hierzu unbedingt
das Kapitel über den FireWire Anschluss.
5. Vor dem Anschalten des Geräts sollten alle
Ausgangsregler vollkommen herunter gedreht und
die Kanäle ausgeschaltet sein, um die Zerstörung
von angeschlossenen Geräten oder übermäßige
Nebengeräusche zu vermeiden, hervorgerufen durch
schlechte Pegelanpassung, falsche Verkabelung,
defekte Kabel, schadhafte
oder weil schon unbeabsichtigt Pegel am Mischpult
anliegen.
6. Immer zuerst das Mischpult, dann erst den Verstärker
einschalten; beim Ausschalten umgekehrt: Zuerst den
Verstärker, dann das Mischpult ausschalten.
Anmerkung: Das mitgelieferte FireWire Kabel
(IEEE 1394) ist ein sechspoliges Kabel. Wenn Ihr
Rechner nur über eine 4-polige 1394 Schnittstelle
verfügt, müssen Sie sich im Fachhandel einen
entsprechenden Adapter besorgen (6 auf 4). Der
einwandfreie Betrieb ist dadurch nicht gefährdet,
da die Pole 5 und 6 für die Spannungsversorgung
vorgesehen sind. Da die FireWire Karte im
Helix Board 24 von dem Netzteil des Mischpults
gespeist wird, entstehen mit einem 4-poligen
Kabel keinerlei Probleme.
6 6
Falls notwendig,
Steckverbindungen,

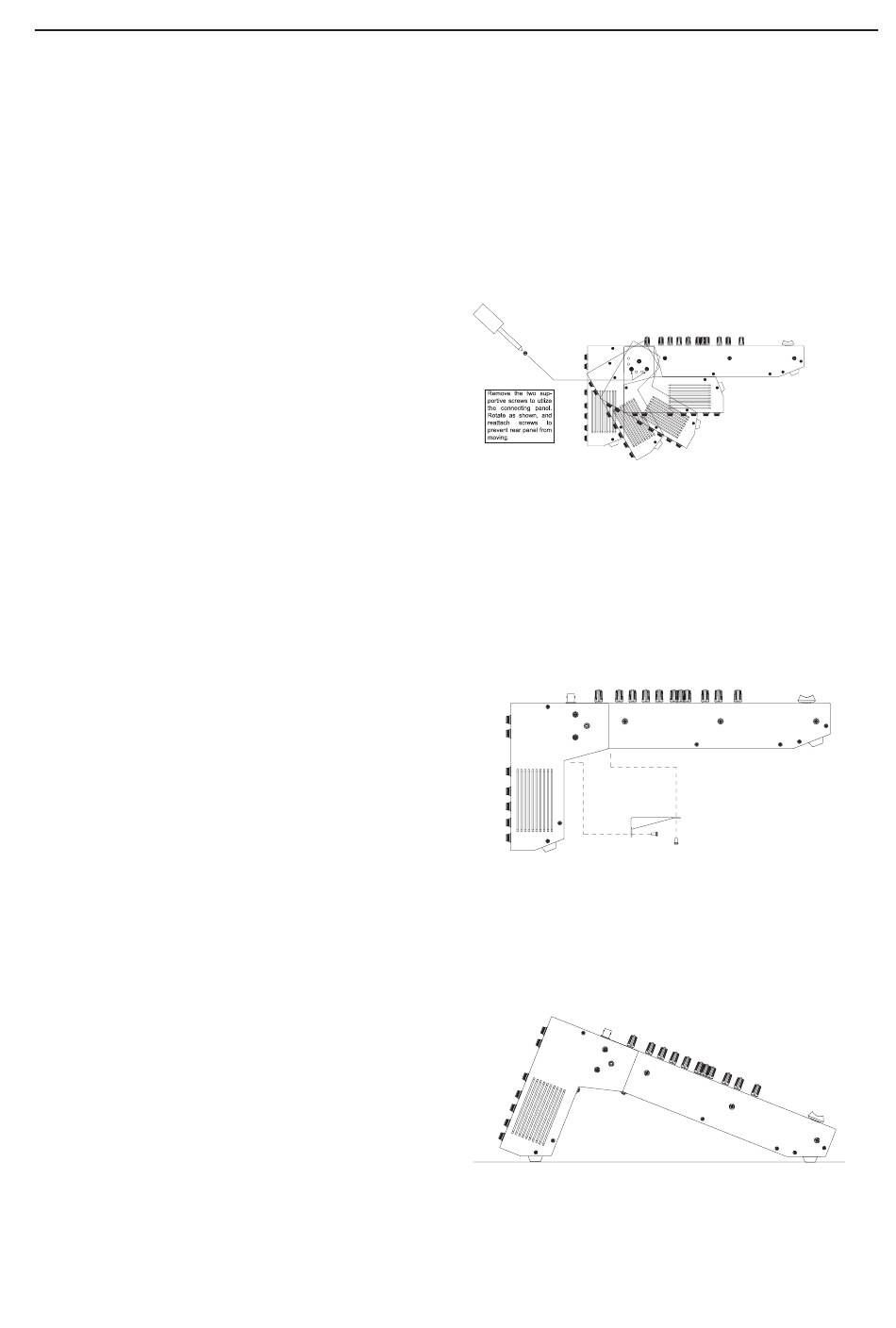

DREHEN DES ANSCHLUSSFELDS

Lösen Sie mit einem Kreuzschlitz Schraubendreher
die 2 Befestigungsschrauben an beiden Seiten.
Drehen Sie das Anschlussfeld in die 90° abgewinkelte
Position, wie auf der Abbildung zu sehen ist. Bringen
Sie die Befestigungsschrauben in den vorgesehenen
Öffnungen an, um eine Bewegung des Anschlussfeldes
zu vermeiden.
Setzen Sie die lange, L-förmige Schiene (im
Lieferumfang enthalten) auf der unteren Innenseite
des Mischpults an, wie in der Abbildung gezeigt. Zum
Befestigen verwenden Sie bitte die 8 mitgelieferten
Schrauben (in der Tüte, in der auch diese Anleitung
verpackt war). Dadurch wird das Mixerchassis
verschlossen, innen liegende Kabel und Bauteile sind
geschützt und vor äußeren Einwirkungen geschützt.
Wenn das Anschlussfeld im rechten Winkel zum
Bedienfeld angebracht ist, kann Sonic Station als
Tischmischpult verwendet werden, die Bedienfläche
ist leicht geneigt, so dass die Regler und Schalter
besser erreicht werden können.
