5. MONTAGE DER ECS-BAUGRUPPE
AUF EINEN VORHANDENEN ANTRIEBSBLOCK
5.1 SLS4 - SLS8
Lagerträger z. B. mit einer Zwinge auf einer Werkbank
befestigen, um ihn waagerecht zu halten.
Öl
aus
dem
Antriebsblock
Betriebsanleitung der Pumpe).
Falls Antriebsblock oder Pumpe vor Januar 2018
geliefert wurde, Lippendichtungen der Welle
wechseln (siehe Betriebsanleitung der Pumpe).
Dafür Austauschsatz AUX316243 nutzen.

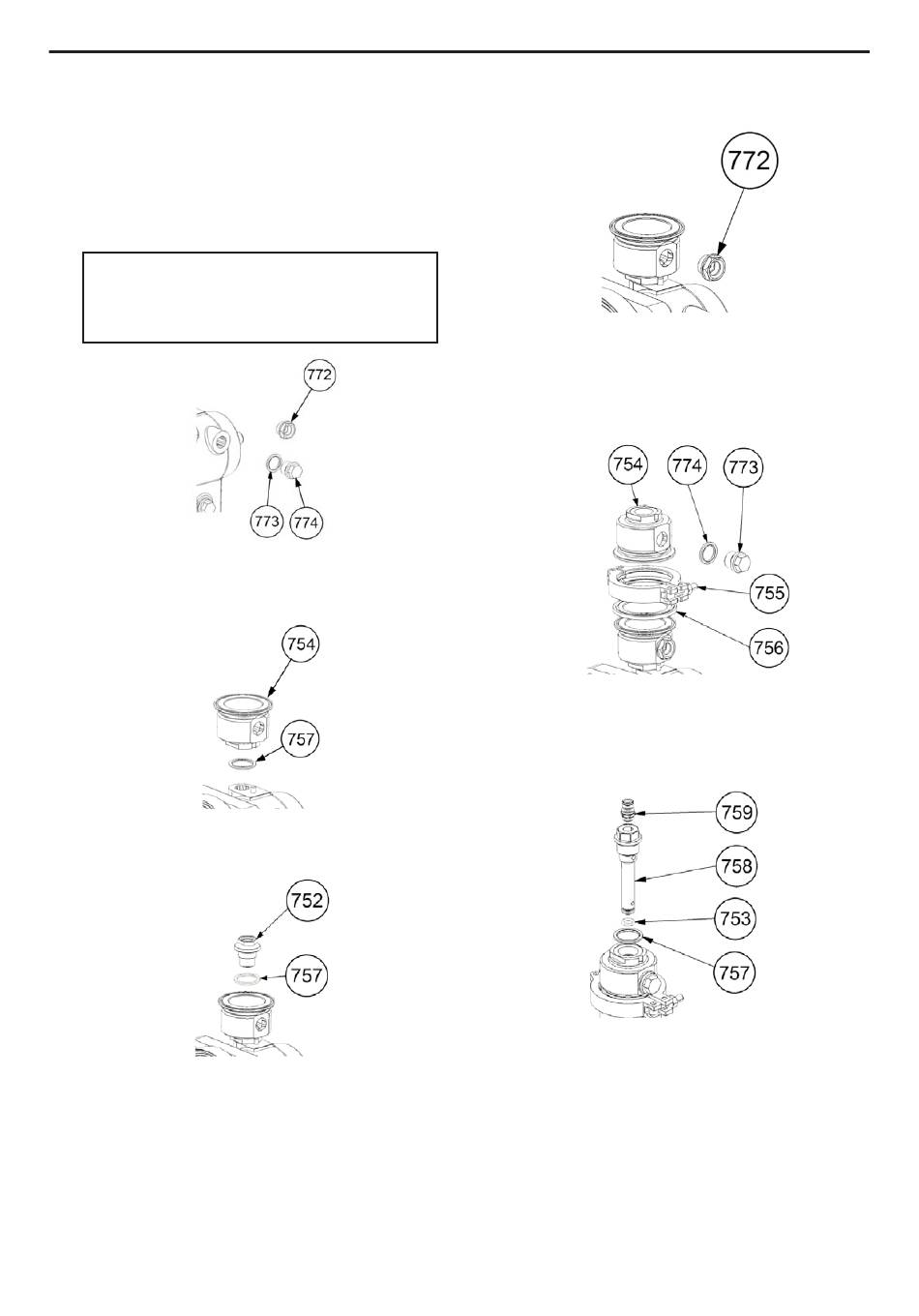

Schauglas 772 entfernen.
Anstelle des Schauglases Stopfen 773 mit Dichtung 774
einsetzen und festschrauben.
O-Ring 757 auf Öleinlassöffnung setzen.
Untere Hälfte des Öltanks 754 platzieren.
O-Ring 757 am Boden der unteren Hälfte des Öltanks
754 platzieren.
Nippel 752 platzieren und befestigen.
1011-W00 06 23 System ECS (Easy Clean System)
für Pumpen SLS 4/8 & FLO 6/8/11/15/25/40/50 g
ablassen
(siehe
Dichtung 756 und obere Hälfte des Öltanks 754 aufsetzen
und mit Spannring 755 befestigen.
Stopfen 773 mit Dichtung 774 auf der oberen Hälfte des Öltanks
754 einschrauben und festziehen.
O-Ring 753 am unteren Ende des Drosselkörpers 758 plat-
zieren.
Ring 757 auf die obere Hälfte des Öltanks 754 aufsetzen.
Drosselkörper 758 mit seinem O-Ring 753 in die Öltank-
Baugruppe einsetzen und festschrauben.
Luftanschluss-Stück 759 aufsetzen und festschrauben.
8/12
Schauglas 772 an der unteren Hälfte des Öltanks 754
platzieren und befestigen.
Mouvex-Öl CS05 in den Antriebsblock einfüllen bis das
Schauglas komplett gefüllt ist. Mögliche Luftblasen
abwarten und dann ggf. nachfüllen.
