Das Pumpenaggregat ist entsprechend den Hinweisen der
Betriebsanleitung zu installieren.
4.1 Prozessbetrieb (Produkt fördern)

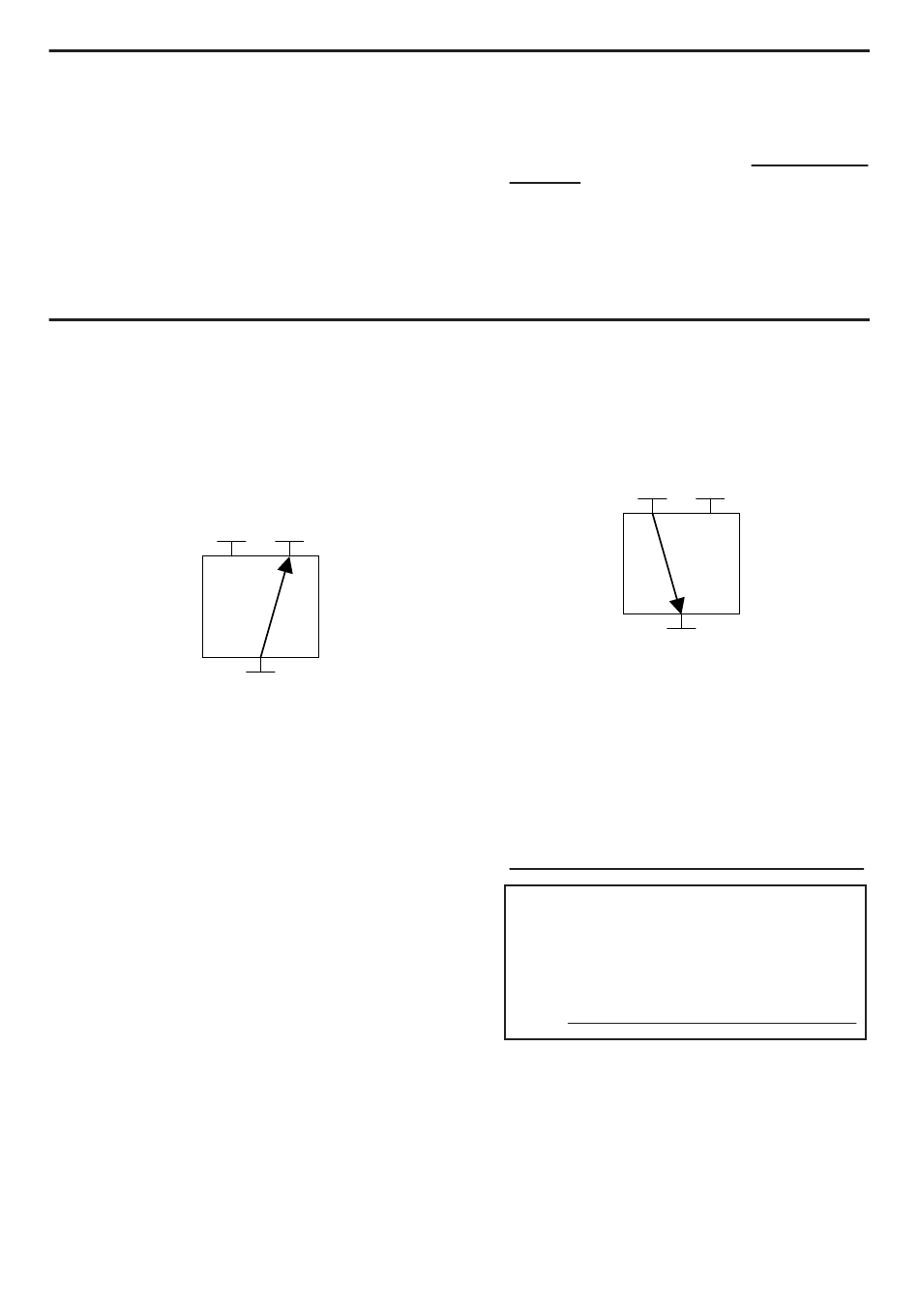

Betätigen Sie das Magnetventil, um den atmosphärischen
Druck im Antriebsblock herzustellen. Eine Druckerhöhung
im Antriebsblock während der Produktförderung führt zum
totalen Volumenstromverlust und kann den Antriebsblock
beschädigen.
3,8 - 4 bar
1011-W00 06 23 System ECS (Easy Clean System)
für Pumpen SLS 4/8 & FLO 6/8/11/15/25/40/50 g
3. INSTALLATION
4. BETRIEB
Atmosphäre
Pumpe
3.1 Druckluftanschluss
Den Druckbehälter mit dem Druckluftnetz verbinden und
sicherstellen, dass der Eingangsdruck zwischen 3,8 und
4 bar liegt. Ggf. einen Druckminderer /-begrenzer ver-
wenden. Nutzen Sie ein 3-Wege-Magnetventil, um den
Innendruck des Faltenbalges sowohl auf atmosphäri-
schem Niveau als auch auf 3,8 - 4 bar g zu halten.
Das Magnetventil kann ähnlich der Kugelventile für das
Betreiben von pneumatischen Stellgetrieben ausgelegt
sein.
4.2 CIP oder Reinigen mit Wasser
Die Pumpe muss komplett gestoppt sein, bevor der
Antriebsblock unter Druck gesetzt wird. Betätigen Sie
das Magnetventil, um das Innere des Antriebsblockes
mit 3,8 - 4 bar zu beaufschlagen.
3,8 - 4 bar
Zyklus für CIP oder Reinigen mit Wasser :
1. Pumpe stoppen.
2. Öffnen des System ECS der Pumpe durch Betätigen
des Magnetventils (max. Druckluft 4 bar).
3. CIP oder Reinigung mit Wasser beginnt.
4. CIP oder Reinigung mit Wasser beenden.
5. Schließen des System ECS der Pumpe durch
Betätigen des Magnetventils (Öffnen zur Atmosphäre).
6. Pumpe ist bereit für den Prozessbetrieb.
Max. Medien-Eingangsdruck während des CIP: 6 bar g.
ACHTUNG ! VERLETZUNGSGEFAHR !
Der Antriebsblock darf nicht alleine (ohne Installation in
eine Pumpe) unter Druck gesetzt werden. Die Dichtheit des
Faltenbalges darf nicht durch Eindrücken von Druckluft in
die Öleinfüllöffnung überprüft werden.
Für jeglichen Betrieb der Pumpe, sowie des Antriebsblockes
muss die Pumpe-Betriebsanleitung vorher gelesen werden.
