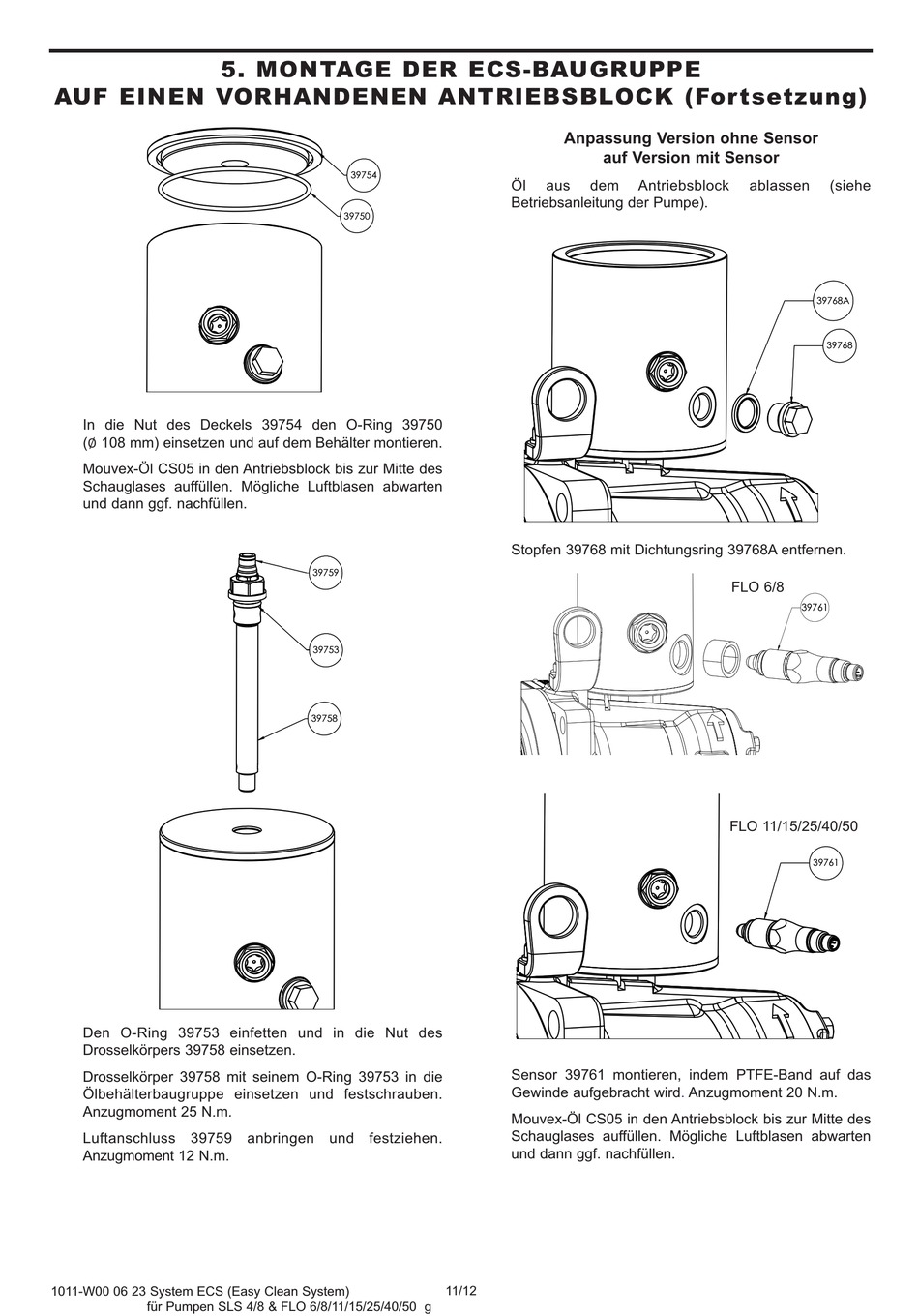

5. MONTAGE DER ECS-BAUGRUPPE
AUF EINEN VORHANDENEN ANTRIEBSBLOCK (For tsetzung)
In die Nut des Deckels 39754 den O-Ring 39750
(∅ 108 mm) einsetzen und auf dem Behälter montieren.
Mouvex-Öl CS05 in den Antriebsblock bis zur Mitte des
Schauglases auffüllen. Mögliche Luftblasen abwarten
und dann ggf. nachfüllen.
Den O-Ring 39753 einfetten und in die Nut des
Drosselkörpers 39758 einsetzen.
Drosselkörper 39758 mit seinem O-Ring 39753 in die
Ölbehälterbaugruppe einsetzen und festschrauben.
Anzugmoment 25 N.m.
Luftanschluss 39759 anbringen und festziehen.
Anzugmoment 12 N.m.
1011-W00 06 23 System ECS (Easy Clean System)
für Pumpen SLS 4/8 & FLO 6/8/11/15/25/40/50 g
Anpassung Version ohne Sensor
auf Version mit Sensor
Öl
aus
dem
Betriebsanleitung der Pumpe).
Stopfen 39768 mit Dichtungsring 39768A entfernen.
Sensor 39761 montieren, indem PTFE-Band auf das
Gewinde aufgebracht
Mouvex-Öl CS05 in den Antriebsblock bis zur Mitte des
Schauglases auffüllen. Mögliche Luftblasen abwarten
und dann ggf. nachfüllen.
11/12
Antriebsblock
ablassen
FLO 6/8
FLO 11/15/25/40/50
wird.
Anzugmoment 20 N.m.
(siehe
