5. MONTAGE DER ECS-BAUGRUPPE
AUF EINEN VORHANDENEN ANTRIEBSBLOCK (For tsetzung)
5.2 FLO 6/8/11/15/25/40/50
Das Anbringen des ECS an der Pumpe ist ohne
Demontage des Antriebsblockes möglich.
Lagerträger z. B. mit einer Zwinge auf einer Werkbank
befestigen, um ihn waagerecht zu halten.
Öl
aus
dem
Antriebsblock
Betriebsanleitung der Pumpe).

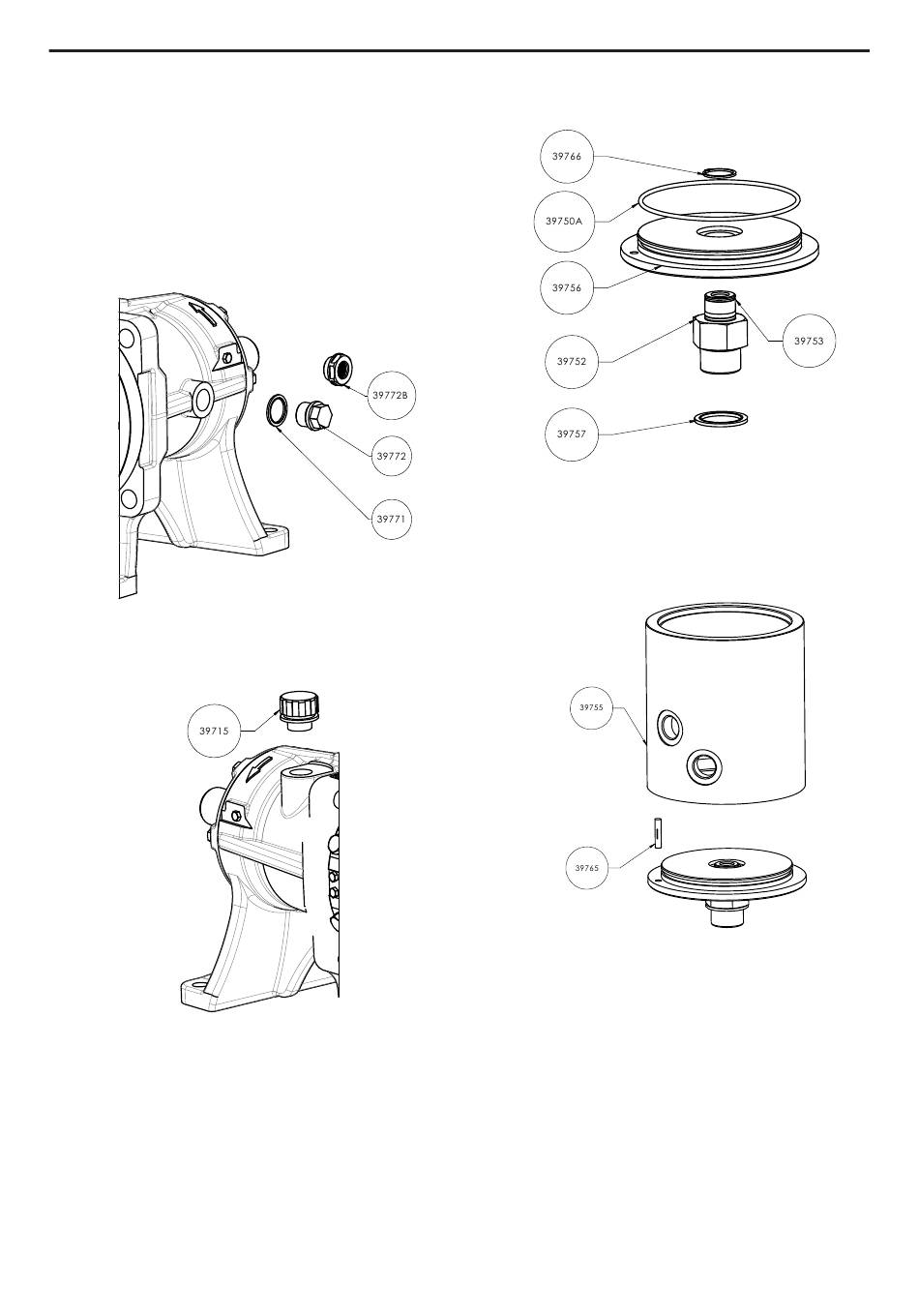

Schauglas 39772B entfernen.
Stopfen 39772 mit Dichtungsring 39771 anstelle des
Schauglases montieren. Anzugmoment 40 N.m.
Druckausgleichsventil 39715 herausschrauben.
1011-W00 06 23 System ECS (Easy Clean System)
für Pumpen SLS 4/8 & FLO 6/8/11/15/25/40/50 g
ablassen
(siehe
9/12
Montieren Sie den Nippel 39752 und setzen Sie den
Dichtungsring 39757 ein. Anzugmoment 40 N.m.
Dichtung 39753 einfetten und montieren.
Den O-Ring 39750A (Ø 101,3 mm) auf dem Deckel
39756 anbringen. Den Sicherungsring 39766 einsetzen.
Den Behälter 39755 auf dem Deckel 39756 montieren.
Dabei Stift 39765 verwenden. Deckel und Behälter ggf.
mit einem Hammer oder einer Presse zusammenfügen.
