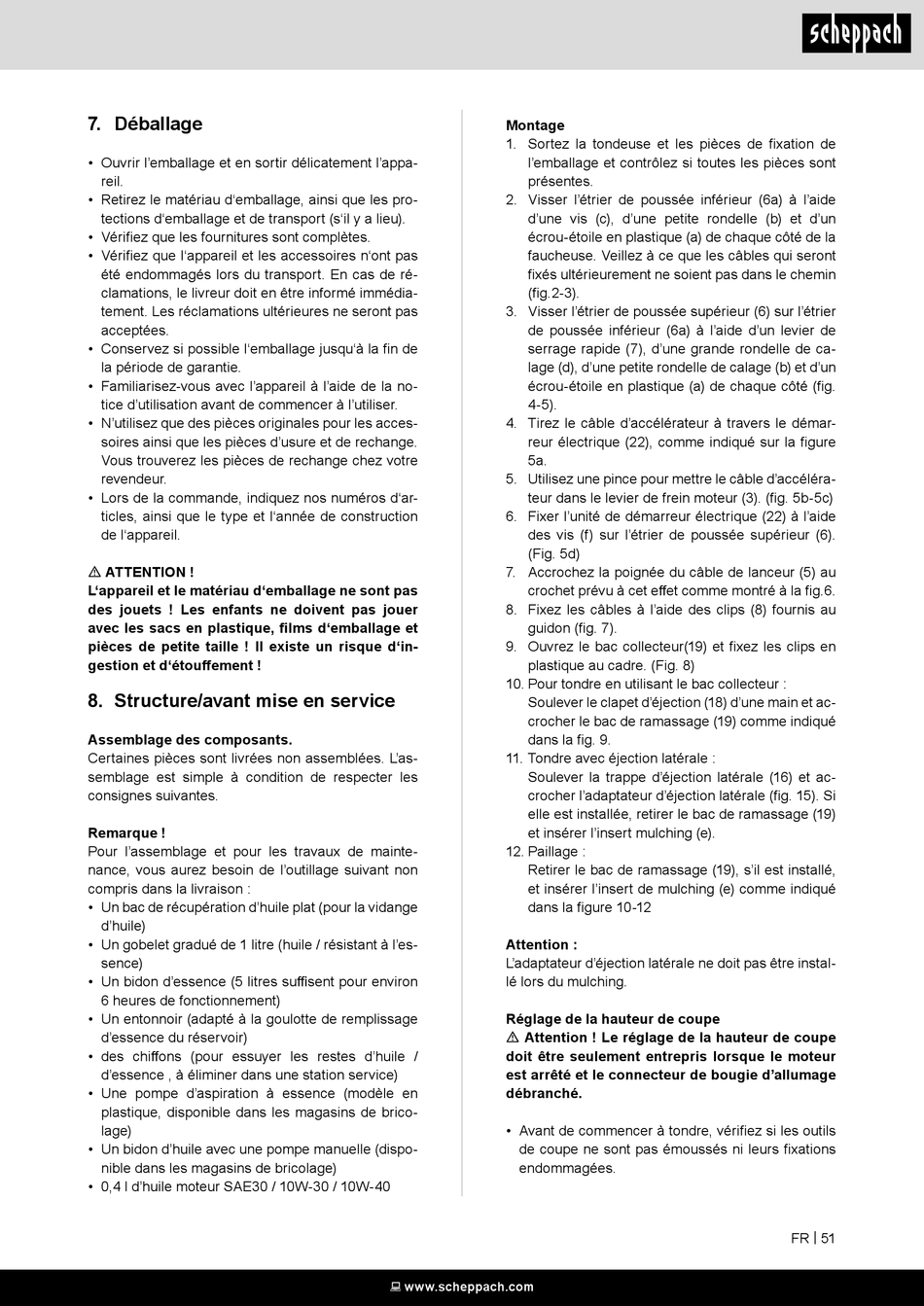

7. Déballage
• Ouvrir l'emballage et en sortir délicatement l'appa-
reil.
• Retirez le matériau d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas
été endommagés lors du transport. En cas de ré-
clamations, le livreur doit en être informé immédia-
tement. Les réclamations ultérieures ne seront pas
acceptées.
• Conservez si possible l'emballage jusqu'à la fin de
la période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la no-
tice d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
revendeur.
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction
de l'appareil.
m ATTENTION !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer
avec les sacs en plastique, films d'emballage et
pièces de petite taille ! Il existe un risque d'in-
gestion et d'étouffement !
8. Structure/avant mise en service
Assemblage des composants.
Certaines pièces sont livrées non assemblées. Lʼas-
semblage est simple à condition de respecter les
consignes suivantes.
Remarque !
Pour lʼassemblage et pour les travaux de mainte-
nance, vous aurez besoin de lʼoutillage suivant non
compris dans la livraison :
• Un bac de récupération d'huile plat (pour la vidange
d'huile)
• Un gobelet gradué de 1 litre (huile / résistant à l'es-
sence)
• Un bidon d'essence (5 litres suffisent pour environ
6 heures de fonctionnement)
• Un entonnoir (adapté à la goulotte de remplissage
d'essence du réservoir)
• des chiffons (pour essuyer les restes dʼhuile /
dʼessence , à éliminer dans une station service)
• Une pompe d'aspiration à essence (modèle en
plastique, disponible dans les magasins de brico-
lage)
• Un bidon d'huile avec une pompe manuelle (dispo-
nible dans les magasins de bricolage)
• 0,4 l d'huile moteur SAE30 / 10W-30 / 10W-40
Montage
1. Sortez la tondeuse et les pièces de fixation de
l'emballage et contrôlez si toutes les pièces sont
présentes.
2. Visser l'étrier de poussée inférieur (6a) à l'aide
d'une vis (c), d'une petite rondelle (b) et d'un
écrou-étoile en plastique (a) de chaque côté de la
faucheuse. Veillez à ce que les câbles qui seront
fixés ultérieurement ne soient pas dans le chemin
(fig.2-3).
3. Visser l'étrier de poussée supérieur (6) sur l'étrier
de poussée inférieur (6a) à l'aide d'un levier de
serrage rapide (7), d'une grande rondelle de ca-
lage (d), d'une petite rondelle de calage (b) et d'un
écrou-étoile en plastique (a) de chaque côté (fig.
4-5).
4. Tirez le câble d'accélérateur à travers le démar-
reur électrique (22), comme indiqué sur la figure
5a.
5. Utilisez une pince pour mettre le câble d'accéléra-
teur dans le levier de frein moteur (3). (fig. 5b-5c)
6. Fixer l'unité de démarreur électrique (22) à l'aide
des vis (f) sur l'étrier de poussée supérieur (6).
(Fig. 5d)
7. Accrochez la poignée du câble de lanceur (5) au
crochet prévu à cet effet comme montré à la fig.6.
8. Fixez les câbles à l'aide des clips (8) fournis au
guidon (fig. 7).
9. Ouvrez le bac collecteur(19) et fixez les clips en
plastique au cadre. (Fig. 8)
10. Pour tondre en utilisant le bac collecteur :
Soulever le clapet d'éjection (18) d'une main et ac-
crocher le bac de ramassage (19) comme indiqué
dans la fig. 9.
11. Tondre avec éjection latérale :
Soulever la trappe d'éjection latérale (16) et ac-
crocher l'adaptateur d'éjection latérale (fig. 15). Si
elle est installée, retirer le bac de ramassage (19)
et insérer l'insert mulching (e).
12. Paillage :
Retirer le bac de ramassage (19), s'il est installé,
et insérer l'insert de mulching (e) comme indiqué
dans la figure 10-12
Attention :
L'adaptateur d'éjection latérale ne doit pas être instal-
lé lors du mulching.
Réglage de la hauteur de coupe
m Attention ! Le réglage de la hauteur de coupe
doit être seulement entrepris lorsque le moteur
est arrêté et le connecteur de bougie d'allumage
débranché.
• Avant de commencer à tondre, vérifiez si les outils
de coupe ne sont pas émoussés ni leurs fixations
endommagées.
www.scheppach.com
FR | 51
