SU11/DU11
(mit Ablauf)
10
7
2
4
1
3a
5
11
6
1
Druckwasseranschluss
2
Wasserbecken
3a
Zulaufventil
3b
Zulaufventile (2 Stk.)
4
Ablaufventil
5
Überlaufschlauch
6
Ablaufrohr mit Anschlussmuffe (ø40 mm)

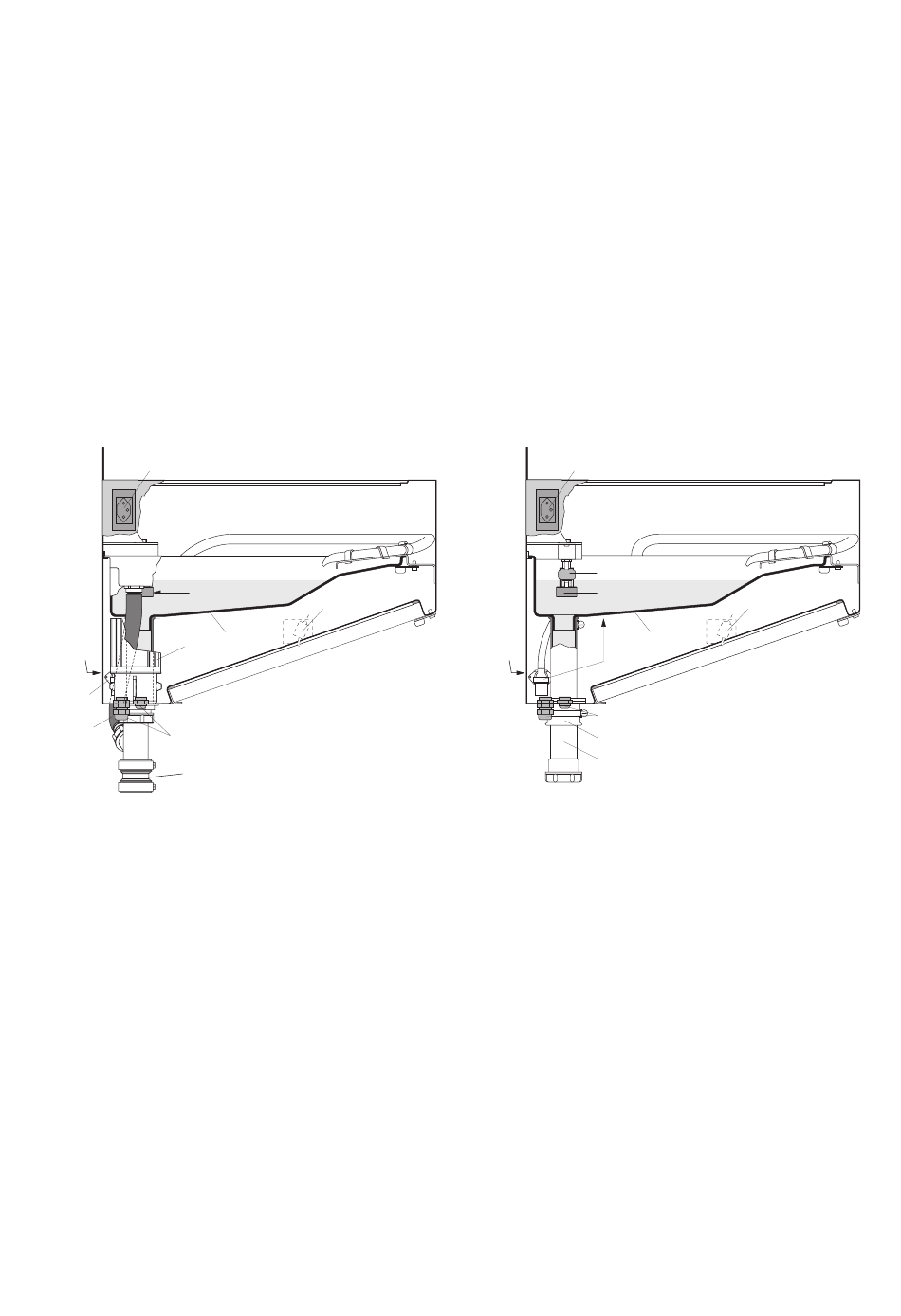

Grundeinheiten SU11, SU21, DU11 und DU21
Die Grundeinheiten sind in verschiedenen Versionen erhältlich, basierend
auf zwei Basisausführungen:
– SU11 und DU11: Grundeinheit mit Wasserablauf-Anschluss und Spül-
automatik mit Ablaufventil.
– SU21 und DU21: Grundeinheit mit automatischer Niveausicherung ohne
Wasserablauf-Anschluss.
Beide Basisausführungen sind als Einfach- (SU11/SU21) und als Doppel-
einheit (DU11/DU21) erhältlich.
Die beiden Basisausführungen sind wie folgt aufgebaut:
9
10
11
12
13
SU21/DU21
(ohne Ablauf)
10
8
7
2
1
3b
11
12
13
7
Niveauschalter
8
Maximalniveauschalter
9
Mikroschalter Filtereinheit
Elektrischer Anschluss Zerstäubereinheit
Kabeldurchtritte
Ablaufstutzen
Ablaufrohr mit Gewindekappe
9
7
