4.3
Wasser-Anschlüsse
•
Löcher (Ø12 mm) bohren und die mitgelieferten Dübel in die Löcher
einsetzen.
•
Schrauben bis auf einen Abstand von 8 mm zwischen Wand und Schrau-
benkopf eindrehen.
•
Grundeinheit in die Schrauben einhängen und Schrauben bis zum
Anschlag festziehen. Horizontale Ausrichtung nochmals mit der Was-
serwaage überprüfen.
•
Filtereinheit(en) (FU1 oder FU2) von unten in die Halterungen der Grund-
einheit einsetzen, hochklappen und mit den Halteriegeln befestigen.
Hinweis: Die Filtereinheiten sind quadratisch und können in jeder Stel-
lung eingebaut werden.
•
Einsatz von oben in die Grundeinheit einsetzen (Stellung beachten).
•
Zerstäuberaggregat von oben vorsichtig in die Grundeinheit einführen
und in die gewünschte Position drehen.
Achtung! Achten Sie darauf, dass das elektrische Kabel der Zerstäu-
bereinheit nicht eingeklemmt wird.
•
AU90: Umlenkhaube und anschliessend Nebelhaube auf Zerstäuber-
aggregat aufsetzen. Ringfilter (falls vorhanden) ebenfalls aufsetzen.
•
Elektrisches Kabel der Zerstäubereinheit auf der linken Seite der Grund-
einheit einstecken.
Wasserspeisung

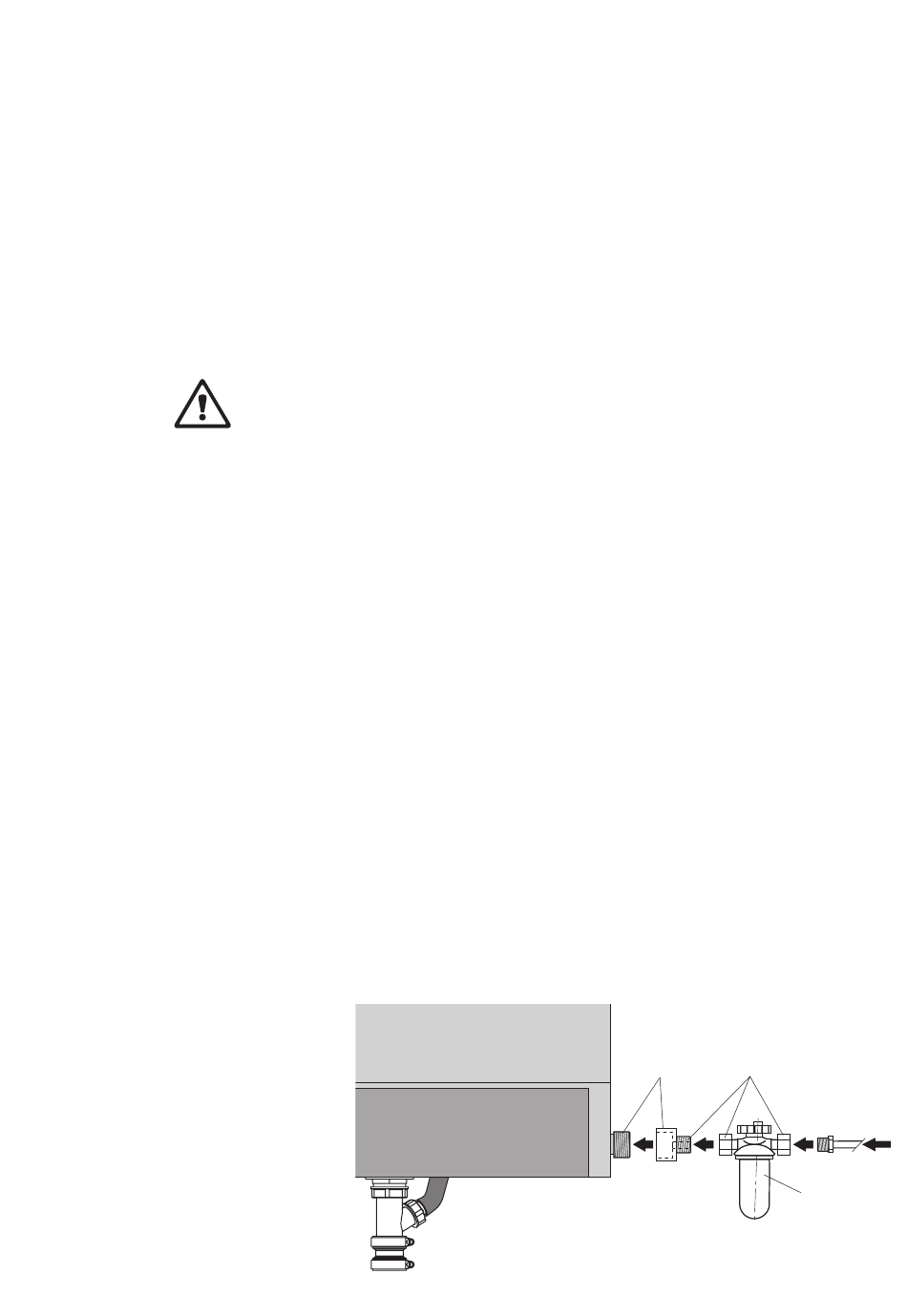

Die Druckwasserleitung wird mit einem Rohr Ø8/6 mm ausgeführt und mit
dem Druckwasseranschluss der Grundeinheit (Aussengewinde G 3/4" bzw.
G 1/2") verbunden. Zum Schutz der/des Zulaufventile(s) vor Verschmut-
zung, ist der Einbau eines Siebfilterventils (z.B. Option Z261) in der
Wasserzuleitung zwingend vorgeschrieben. Bauen Sie das Siebfilter-
ventil in unmittelbarer Nähe des Gerätes in die Druckwasserleitung ein.
Damit kann die Wasserzufuhr zum Gerät unterbrochen werden, ohne den
Hauptwasserhahn abzustellen.
Hinweis: Der Reduziernippel (3/4" auf 1/2") für den direkten Anschluss
des optionalen Siebfilterventils (Z261) am Gerät, ist im Lieferumfang
enthalten.
Zulässiger Wasserdruck:
Zulässige Wassertemperatur:
Hinweis: Die örtlichen Vorschriften betreffend den Anschluss von Geräten
an das Druckwassernetz sind einzuhalten.p= 1...6 bar
1...6 bar (ohne Druckstösse)
3...35 °C
G 3/4"
G 1/2"
p= 1...6 bar
T= 3...35 °C
Z261
