12
4a
4
(60 Hz)
11a
22

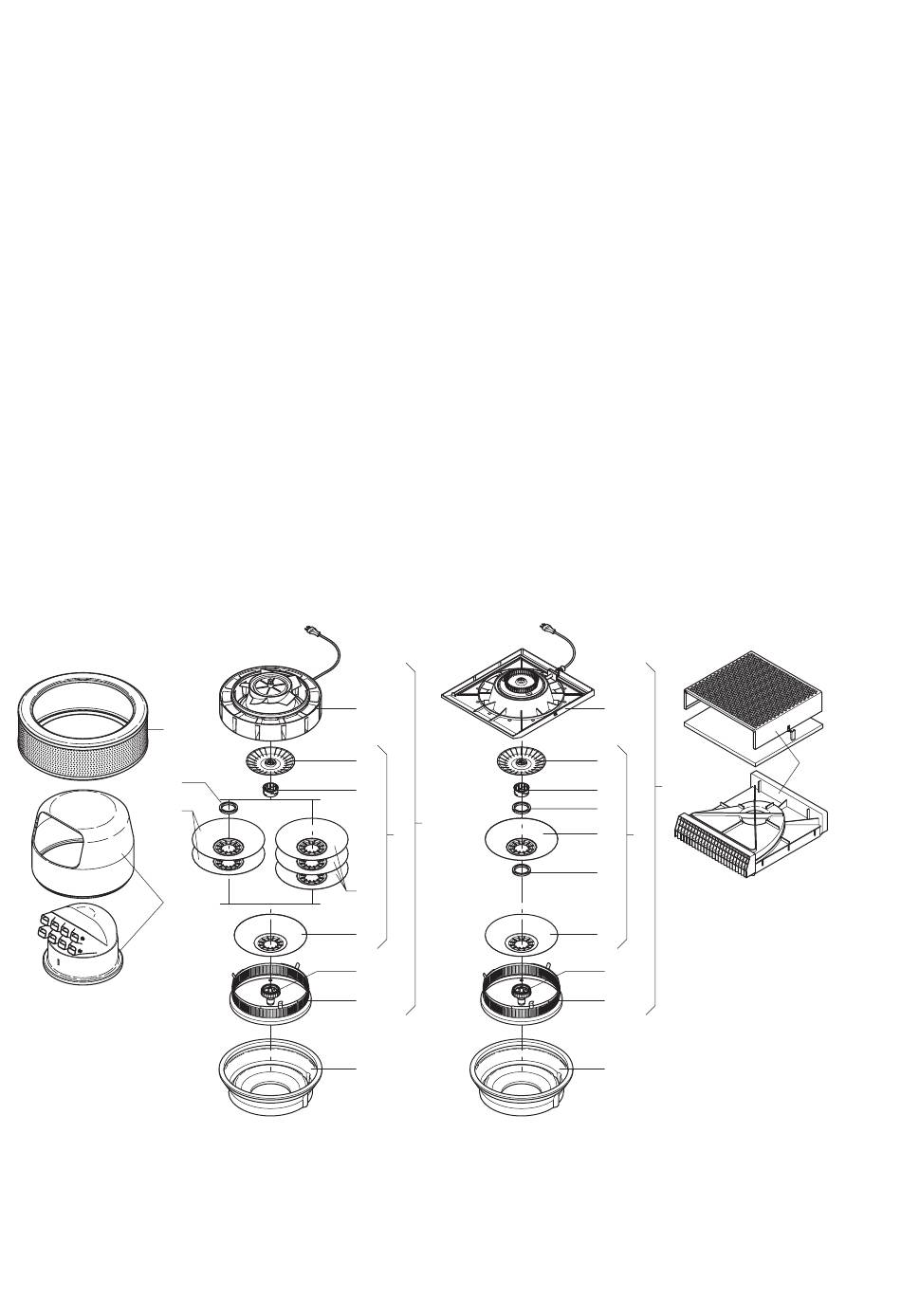

Ausbau der Zerstäubereinheit
•
Elektrische(s) Kabel zwischen Zerstäubereinheit(en) und Grundeinheit
ausstecken.
•
AU90: Nebelhaube und anschliessend Umlenkhaube (11a) nach oben
abheben. Ringfilter (12, falls vorhanden) entfernen.
AU35: Die beiden Schnappverschlüsse lösen und Ausblasgehäuse (11b)
mit Flachfilter abheben.
•
Zerstäuberaggregat (10) am Gussrahmen (1a/1b) vorsichtig nach oben
aus der Grundeinheit heben.
•
Zerstäuberaggregat (10) mit dem Gebläserad nach unten auf den Guss-
rahmen abstellen. Darauf achten, dass das Aggregat nicht auf dem Ge-
bläserad aufsteht (Holzklötze unterlegen).
•
Schleudereinheit (9) bestehend aus: Leitteller (2), Verteilerkonus (3),
Schleuderteller (4, 4a) und Gebläseteller (5) festhalten und Ansaug-
stutzen (6) im Gegenuhrzeigersinn lösen.
•
Schleudereinheit (9) von der Antriebswelle abziehen. Gebläse- (5) und
Schleuderteller (4, 4a) von Hand vom Verteilerkonus (3) abziehen.
Anschliessend Verteilerkonus (3) vom Leitteller (2) abdrücken.
•
Schnappfedern nach aussen ziehen und Zerstäuberkranz (7) vorsichtig
von Zentrierung abziehen.
•
Einsatz (8) aus Grundeinheit entfernen.
1a
2
3
10
9
4
(50 Hz)
5
6
7
8
1b
2
10
3
4a
4
9
4a
5
6
7
8
11b
