Systemübersicht
13
12
1a
Kanalkranz
1b
Tragrahmen
2a
Ringfilter (Z92)
2b
Flachfilter (Z93)
3a
Nebelhaube und Umlenkhaube
3b
Ausblasgehäuse
4
Gebläse (Sekundärluftsystem)
5
Elektromotor
6
Das adiabatische Befeuchtungs-System ABS2 ist modular aufgebaut. Ein
ABS2-Gerät besteht grundsätzlich aus folgenden Hauptkomponenten:
– Zerstäubereinheit
– Grundeinheit mit integrierter Steuerung
– Filtereinheit
Zerstäubereinheiten AU35 und AU90
Die Zerstäubereinheiten sind in zwei verschiedenen Versionen erhält-
lich: AU35 und AU90 .
Sie können in allen Grundeinheiten des ABS2 eingesetzt werden. Beide
Zerstäubereinheiten arbeiten nach dem gleichen Funktionsprinzip, sie
haben aber unterschiedliche Befeuchtungsleistungen (AU35: 3.5 l/h, AU90:
9.0 l/h).

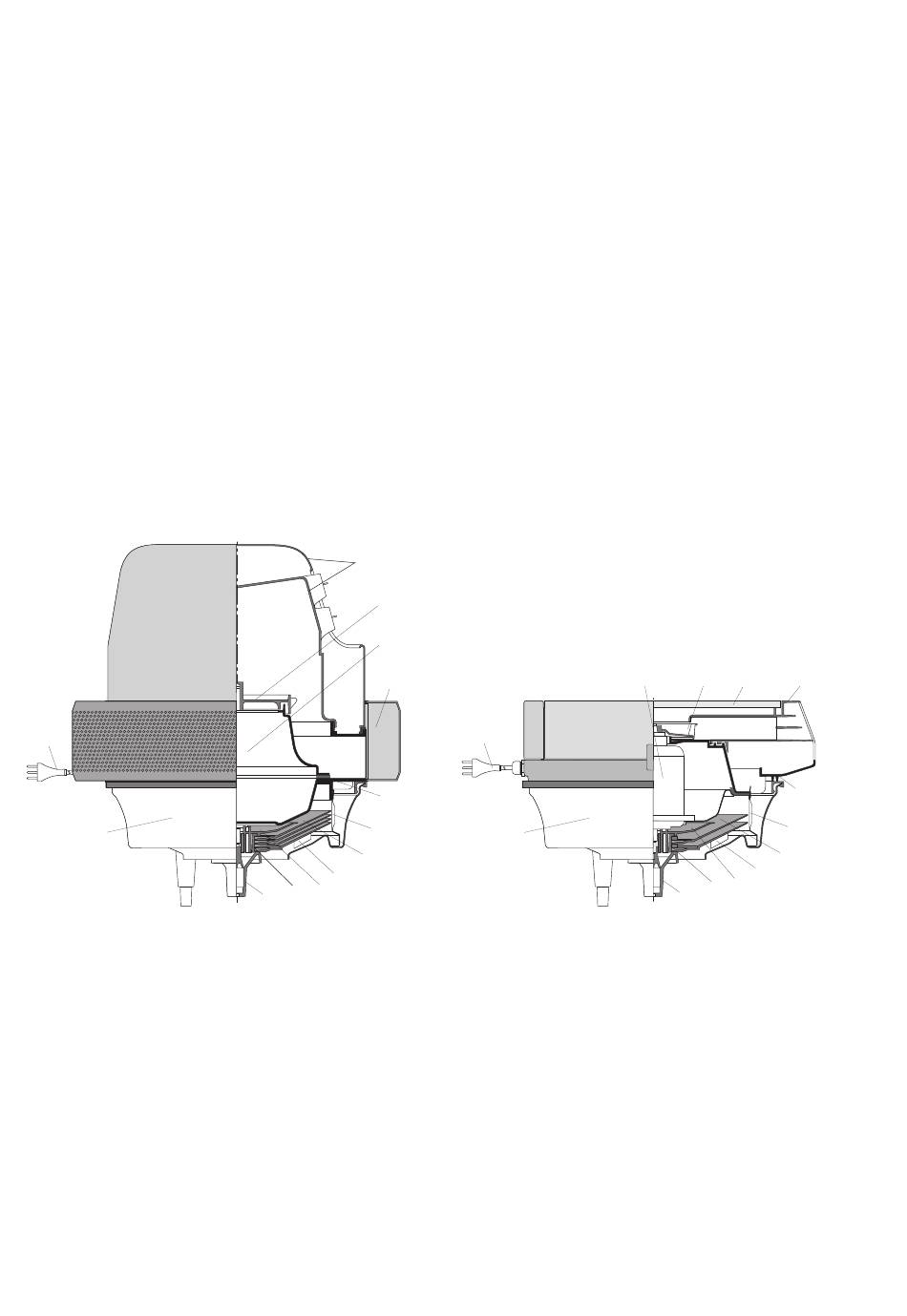

Die Zerstäubereinheiten sind wie folgt aufgebaut:
AU90
3a
11
7
6
8
9
10
4
5
2a
13
1a
12
6
Gebläseteller (Primärluftsystem)
7
Schleuderteller
8
Leitteller
9
Verteilerkonus
10
Ansaugstutzen
11
Zerstäuberkranz
12
Einsatz
13
Elektrischer Anschluss
AU35
5
4
2b
3b
11
7
6
8
9
10
1b
