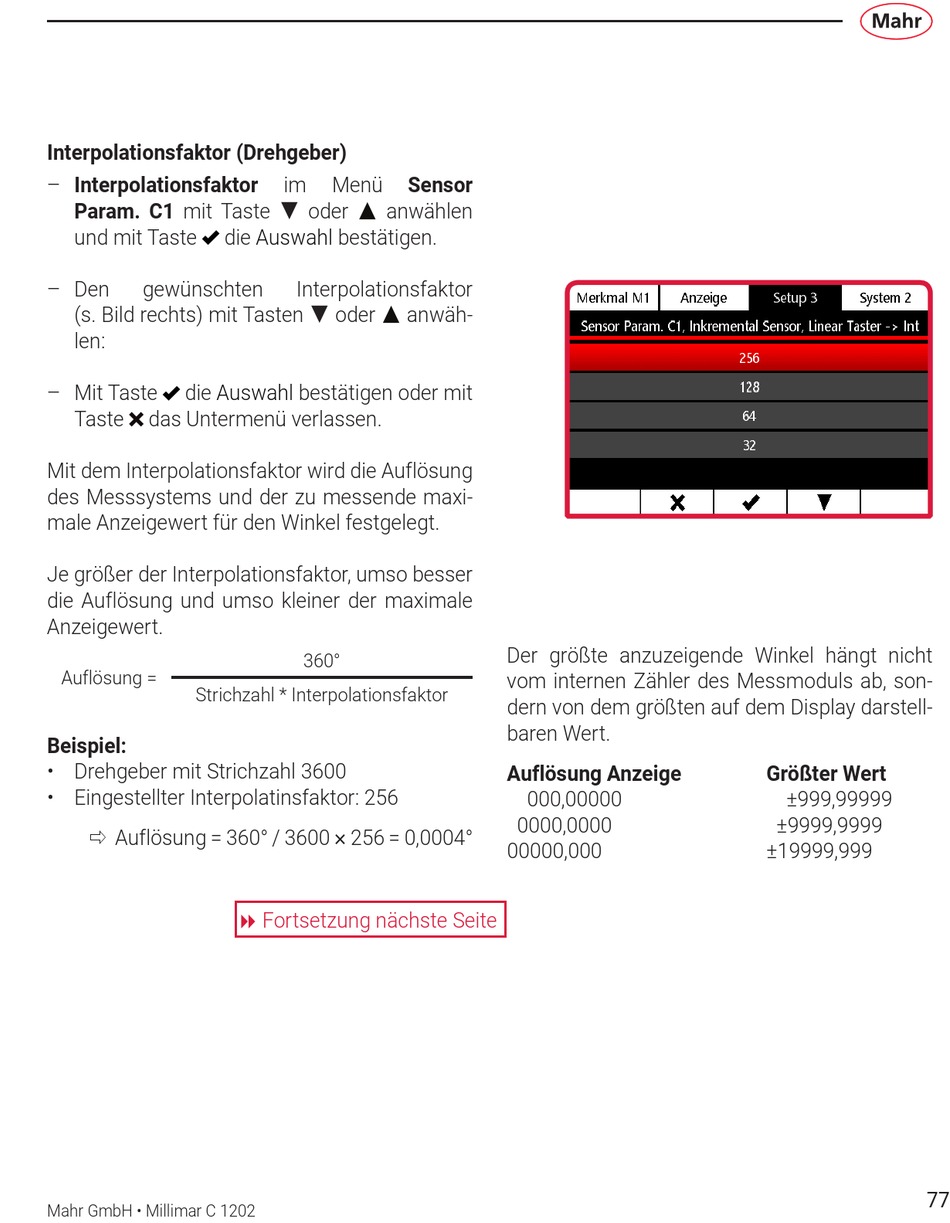

Interpolationsfaktor (Drehgeber)
– Interpolationsfaktor
Param. C1 mit Taste ▼ oder
und mit Taste die
– Den gewünschten
(s. Bild rechts) mit Tasten ▼ oder
len:
– Mit Taste die Auswahl
Taste das Untermenü verlassen.
Mit dem Interpolationsfaktor wird die Auflösung
des Messsystems und der zu messende maxi-
male Anzeigewert für den Winkel festgelegt.
Je größer der Interpolationsfaktor, umso besser
die Auflösung und umso kleiner der maximale
Anzeigewert.
Auflösung =
Strichzahl * Interpolationsfaktor
Beispiel:
• Drehgeber mit Strichzahl 3600
• Eingestellter Interpolatinsfaktor: 256
Ö Auflösung = 360° / 3600 × 256 = 0,0004°
Mahr GmbH • Millimar C 1202
im Menü Sensor
anwählen
▲
Auswahl bestätigen.
Interpolationsfaktor
anwäh-
▲
bestätigen oder mit
360°
 Fortsetzung nächste Seite
Der größte anzuzeigende Winkel hängt nicht
vom internen Zähler des Messmoduls ab, son-
dern von dem größten auf dem Display darstell-
baren Wert.
Auflösung Anzeige
000,00000
0000,0000
00000,000
Größter Wert
±999,99999
±9999,9999
±19999,999
