Mahr Millimar C 1202 Betriebsanleitung Seite 68

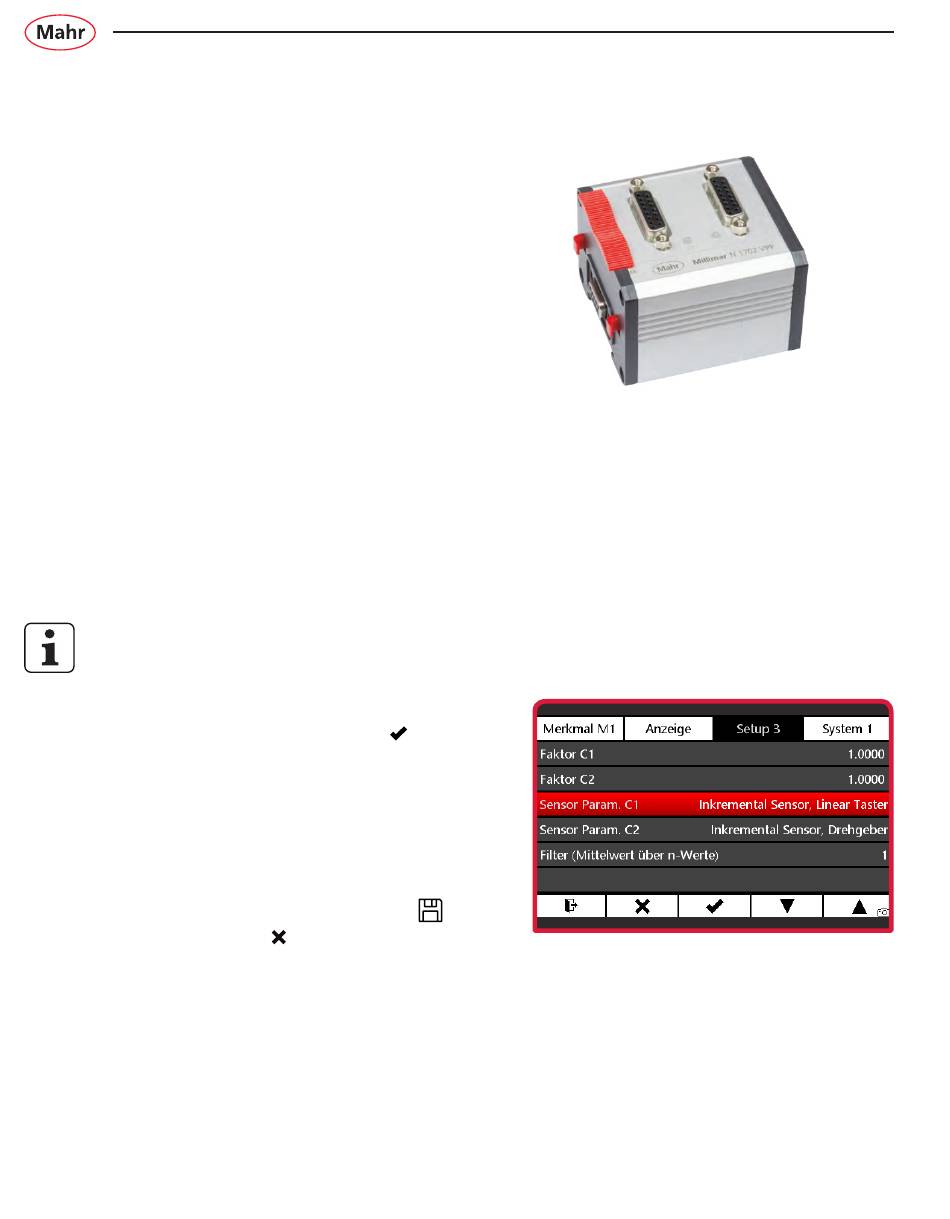

5.3.4 Erweiterung N 1702 VPP
Das Modul N 1702 VPP dient zum Betreiben
von inkrementalen Wegmesssystemen mit ei-
nem Ausgangssignal von 1 Vss am Milli mar
C 1202. Hierzu gehören Inkremental-Taster,
Linearmaßstäbe und Drehgeber. Es unterstützt
ebenfalls die Auswertung des Referenzsignals
des Messsystems.
Ist eine Erweiterung N 1702 VPP vorhanden,
dann werden die im folgenden beschriebenen
Untermenüs 'Sensor Param. C1' und 'Sensor
Param. C2' angezeigt, die sich je nach ange-
schlossenem Wegmesssystem (linearer Taster
oder Drehgeber) unterscheiden.
5.3.4.1 Sensor Param. C1
Inkremental Sensor, xxxx
für den Sensortyp "Linear Taster"
xxx = eingestellter Typ
= Linear Taster oder Drehgeber
– Das Untermenü Sensor Param. C1 mit Taste
▼ oder anwählen und mit Taste
▲
Auswahl bestätigen.
– Das Menü zum Auswählen der Einstellungen
wird angezeigt (s. nächste Seite).
– Zum Übernehmen der Einstellungen und
Verlassen des Einstellmenüs die Taste
betätigen oder mit Taste
ohne Übernahme der Änderungen verlassen.
68
die
das Einstellmenü
Mahr GmbH • Millimar C 1202
