1.3 Messmodul einsetzen
Das Messmodul N 170x gehört nicht zum Lieferumfang des C 1202.
Ein Messmodul wird jedoch zum Betrieb des C 1202 benötigt.
– Das Messmodul N 170x mit dem Busab-
schluss modul bis zum Anschlag auf die
Hutschiene aufschieben.
– Die beiden roten Arretierungsschieber nach
unten schieben, damit das Messmodul und
das Busabschlussmodul gegen unbeabsich-
tigtes Lösen gesichert sind.
Demontage des Messmodules N 170x
erfolgt in umgekehrter Reihenfolge.

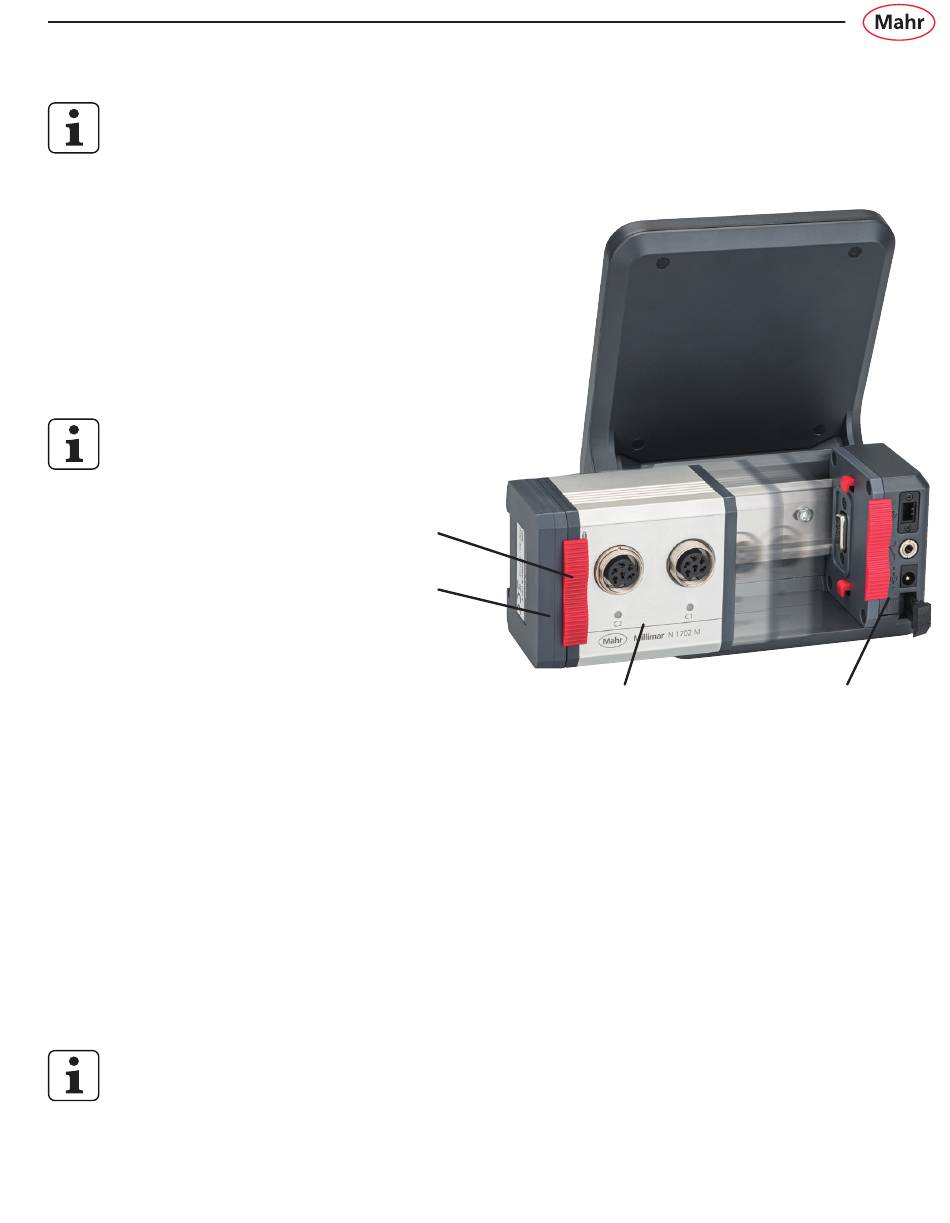

Arretierungsschieber
Busabschlussmodul
Nutzbare Messmodule N 170x:
5331120 Millimar N 1702 M
5331121 Millimar N 1702 T
5331122 Millimar N 1702 U
5331125 Millimar N 1702 M-HR
5331161 Millimar N 1702 Vpp
5331150 Millimar N 1701 PM-2500
5331151 Millimar N 1701 PM-5000
5331152 Millimar N 1701 PM-10000
5331155 Millimar N 1701 PF-2500/5000
5331156 Millimar N 1701 PF-PF25./50. 4-J
5331157 Millimar N 1701 PF-10000
Von den Messmodulen N 1701 PM und N 1701 PF können bis zu 2 Module gleichzeitig ein-
gesetzt werden.
Mahr GmbH • Millimar C 1202
N 170x Modul
Modul für 2 induktive Taster
Modul für 2 induktive Taster
Modul für 2 induktive Taster
Modul für 2 induktive Taster
Modul für 2 inkrementale Taster
Modul für 1 pneum. Messmittel
Modul für 1 pneum. Messmittel
Modul für 1 pneum. Messmittel
Modul für 1 pneum. Messmittel
Modul für 1 pneum. Messmittel
Modul für 1 pneum. Messmittel
