Mahr Millimar C 1202 Betriebsanleitung Seite 28

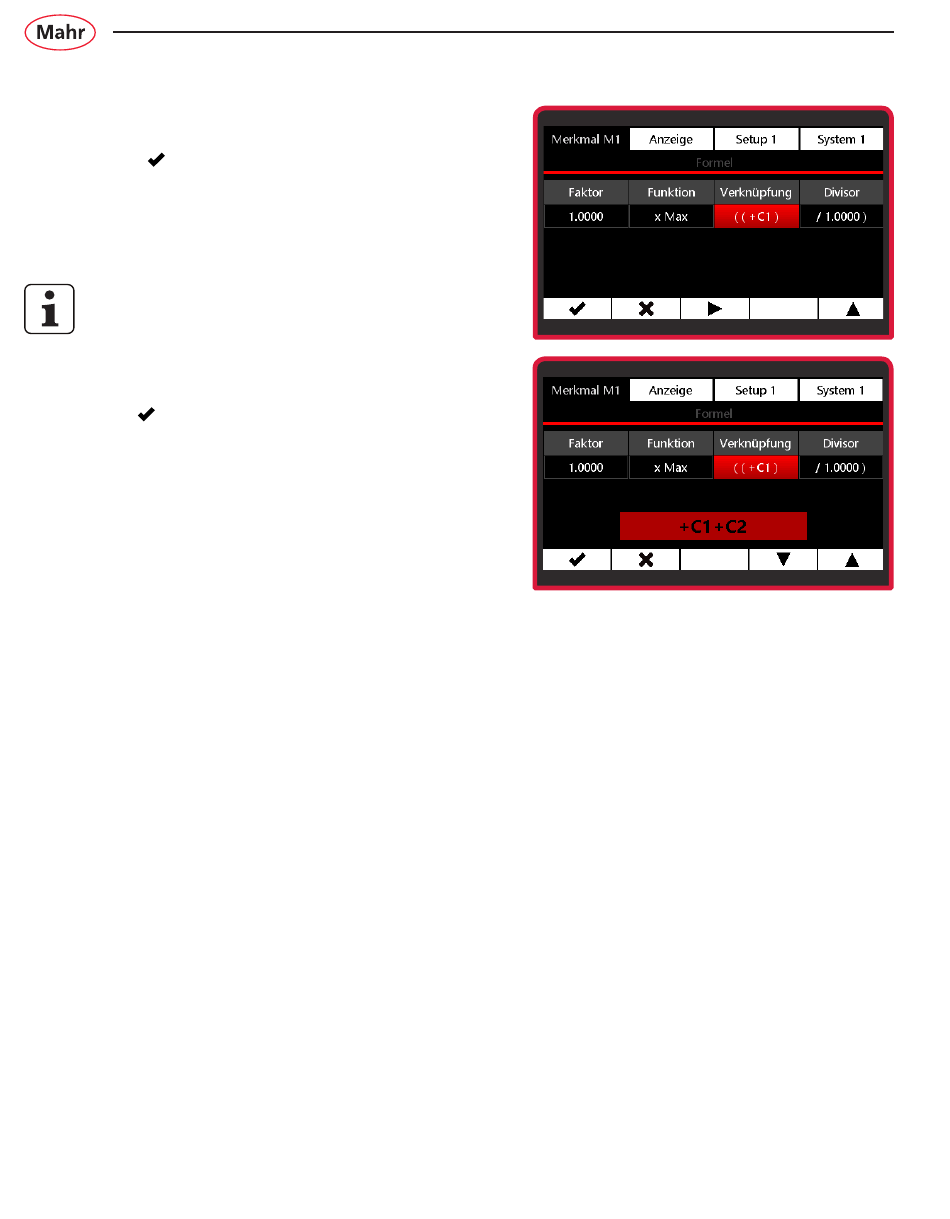

3.2.1.3 Verknüpfung
– Mit Taste das Untermenü Verknüpfung
auswählen.
– Mit Taste
▲
Verknüpfungsfunktion einstellen.
Eine Verknüpfung der Messkanäle ist
nur bei gleichen Wegmess systemen
möglich!
– Mit Taste die Auswahl bestätigen.
Zur Auswahl stehen:
• +C1
Rohwert des Messwertaufnehmers an
Messkanal C1
• - C1
Invertierter Rohwert des Messwertauf-
nehmers an Messkanal C1
• +C2
Rohwert des Messwertaufnehmers an
Messkanal C2
• - C2
Invertierter Rohwert des Messwertauf-
nehmers an Messkanal C2
• +C1 + C2
Summe der Rohwerte der Messwertauf-
nehmer an den Messkanälen C1 und C2
28
oder ▼ die gewünschte
• +C1 - C2
Differenz der Rohwerte.
Ist C2 < C1, ist die Differenz positiv,
bei C2 > C1, ist sie negativ.
• +C2 – C1
Differenz der Rohwerte.
Ist C2 > C1, ist die Differenz positiv,
bei C2 < C1, ist sie negativ.
• -C1-C2
Differenz der beiden invertierten Rohwerte
der Messwertaufnehmer an den
Messkanälen C1 und C2
Mahr GmbH • Millimar C 1202
